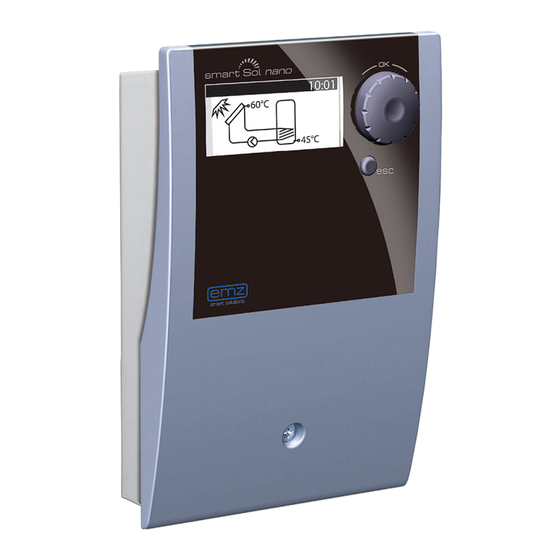

- Seite 1 SPECIAL BEDIENUNGSANLEITUNG TEMPERATURDIFFERENZREGLER FÜR EINFACHE SOLARTHER- MISCHE ANLAGEN ZUR TRINKWASSERERWÄRMUNG UND HEIZUNGSUNTERSTÜTZUNG...
- Seite 2 Jede unbefugte Weitergabe, Vervielfältigung, Verbreitung oder Bearbeitung dieser Dokumentation, sowie deren Verwertung, Nutzung oder Offenlegung ist untersagt. Die Rechte an den Wort- und Bildmarken ›emz - smart solutions‹ und ›smart Sol nano‹ sind ausschließliches Eigentum der Firma emz-Hanauer GmbH & Co.KGaA.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Seite 3 Inhalt Seite Verwendete Symbole Wichtige grundlegende Informationen Beschreibung Maßübersicht Technische Daten Benennung der Bauteile Bedienung des Reglers Display Öffnen des Klemmendeckels Wandmontage Elektrischer Anschluss Hydraulische Schemata Inbetriebnahmemodus Automatikmodus Betriebsmodus Störung Austauschen der Gerätesicherung Profimodus Demontage/Entsorgung Gewährleistung und Haftung Fehlerbericht Inbetriebnahmeprotokoll EG Konformitätserklärung... -
Seite 4: Verwendete Symbole
Seite 4 VERWENDETE SYMBOLE Beachten Sie beim Umgang mit dem Temperaturdifferenzregler smart Sol nano und der gesamten Anlage unbedingt folgende Sicherheitshinweise in der Montage- und Bedienungsanleitung! Gefahr! Unmittelbare Gefahr für Sachwerte, Leib und Leben! Wichtig! Wichtige Informationen, die unbedingt beachtet werden müssen! Hinweis! Nützliche Hinweise im Umgang mit dem Gerät und der Anlage! -
Seite 5: Wichtige Grundlegende Informationen
WICHTIGE GRUNDLEGENDE INFORMATIONEN Seite 5 Diese Anleitung beschreibt Installation, Inbetriebnahme, Bedienung, Instandsetzung und Demontage des Temperaturdifferenzreglers smart Sol nano für thermische Solaranlagen. Zum Betrieb der Gesamtanlage sind die technischen Unterlagen aller eingesetzten Komponenten wie Sonnenkollektoren, Heizkessel, Speicher, Pumpen, Mischer, Ventile, etc. zu beachten. Gefahr! Montage, Anschluss, Inbetriebnahme, Instandsetzung und Demontage des Reglers dürfen nur durch eine ausgebildete Fachkraft erfolgen! -
Seite 6: Beschreibung
Seite 6 BESCHREIBUNG Der Temperaturdifferenzregler smart Sol nano ist ein unabhängiger elektronischer Regler für Aufbau-Montage, der zur Steuerung solarthermischer Anlagen eingesetzt wird. Der Regler besitzt ein dreiteiliges widerstandsfähiges Kunststoffgehäuse, das nur unter Zuhilfenahme von Werkzeug (Schraubendreher PH2) geöffnet werden kann. Die Bedienung erfolgt mit nur zwei Bedienelementen, Anzeigen werden auf einem hinterleuchteten Monochrom-Display dargestellt. -
Seite 7: Maßübersicht
MASSÜBERSICHT Seite 7 102mm 45mm 25mm 5/9mm 150mm 100mm 61mm 41mm 25mm... -
Seite 8: Technische Daten
Seite 8 TECHNISCHE DATEN Bestimmungsgemäße Verwendung Der Temperaturdifferenzregler darf ausschließlich als Regler zur Steuerung solarthermischer Anlagen verwendet werden. Der Einsatz muss im Rahmen aller beschriebenen Spezifikationen geschehen. Installation und Einrichtung des Reglers darf nur durch eine Fachkraft erfolgen. Der Installateur muss die Betriebsanleitung gelesen und verstanden haben. Dem Betreiber werden alle relevanten Funktionen vom Installateur erklärt. - Seite 9 TECHNISCHE DATEN Seite 9 Schnittstellen TS1 / TS2 / TS3 / TS4 Ausführung je 2 Federzugklemmen Eingänge TS1 / TS2 / TS3 Zulässiger Wärmefühler Temperatursensor Pt 1000 Ausgang TS4 PWM-Ausgang Hinweis! Beschreibung der Belegung/Konfiguration an TS4 auf Seite 23. Triac Ausgang RO1 Ausführung 3 Federzugklemmen PE, N und L Ausgangsspannung [VAC] 230 ±10% Ausgangsleistung maximal [VA]...
-
Seite 10: Benennung Der Bauteile
Seite 10 BENENNUNG DER BAUTEILE Drehencoder mit OK-Taster Display esc-Taster Gehäuseblende Gehäuseunterteil Reservesicherung Gerätesicherung Anschlussklemmen Ausbrechsegmente Verschraubung der Zugentlastung Zugentlastung Bohrung für Befestigungsschraube Verschraubung des Klemmendeckels Klemmendeckel... -
Seite 11: Bedienung Des Reglers
BEDIENUNG DES REGLERS Seite 11 Die gesamte Einrichtung und Bedienung des Temperaturdifferenzreglers smart Sol nano erfolgt mit nur zwei Bedienelementen an der Vorderseite des Geräts. Alle Einstellungen und Abfragen erfolgen über den Drehencoder. Zum Suchen eines gewünschten Menüpunktes wird durch Drehen des Drehencoders durch das Menü... -
Seite 12: Display
Seite 12 DISPLAY Der Temperaturdifferenzregler smart Sol nano besitzt zur Anzeige des Betriebszustands und zur Kommunikation bei Einrichtung, Meldung, Änderung und Auswertung ein Vollgrafikdisplay, das permanent hinterleuchtet wird. Solange die Versorgungsspannung am Regler anliegt ist das Display aktiv. Nach voreingestellter Zeit (30-255 s) wird die Hinterleuchtung auf 10% gedimmt. Nr. -
Seite 13: Öffnen Des Klemmendeckels
ÖFFNEN DES KLEMMENDECKELS Seite 13 Gefahr! Lebensgefahr durch Stromschlag! Zu allen Arbeiten bei geöffnetem Klemmendeckel muss die Stromversorgung zuverlässig allpolig getrennt und gegen Wiedereinschalten gesichert werden! Die Verschlussschraube lösen. Den Klemmendeckel nach vorne schwenken ..nach oben schieben .. -
Seite 14: Wandmontage
Seite 14 WANDMONTAGE Wichtig! Das Gerät entspricht der Schutzart IP 20 - sorgen Sie dafür, dass am vorgesehenen Montageort die entsprechenden Voraussetzungen dafür erfüllt werden! Das Gehäuse-Unterteil nicht als Bohrschablone verwenden! Ein Gerät mit beschädigtem Gehäuse darf nicht betrieben werden! Die obere Befestigungsschraube so einschrauben, dass zwischen Wand und Schraubenkopf eine Distanz... -
Seite 15: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS Seite 15 Gefahr! Lebensgefahr durch Stromschlag! Zu allen Arbeiten bei geöffnetem Klemmendeckel muss die Stromversorgung zuverlässig allpolig getrennt und gegen Wiedereinschalten gesichert werden! Der elektrische Anschluss des Temperaturdifferenzreglers smart Sol nano erfolgt über zwei Gruppen Federzugklemmen, die nach Öffnen des Klemmendeckels sichtbar werden. Zum Einführen der Leitungen müssen die zwei Schrauben der Zugentlastung gelockert, nötigenfalls die Zugentlastung entfernt werden. - Seite 16 Seite 16 ELEKTRISCHER ANSCHLUSS Die Zugentlastung kann eine stabile Klemmung nur gewährleisten, wenn die Leitungen nicht länger als 35 mm abgemantelt werden. 9-10 Die Isolierung der Einzeladern muss für 9-10 mm entfernt werden, um sicheren elektrischen Kontakt in der Federzugklemme zu erhalten. max.
-
Seite 17: Hydraulische Schemata
HYDRAULISCHE SCHEMATA Seite 17 Hinweis! Legen Sie bereits mit Planung des gesamten solarthermischen Systems die Struktur und den Aufbau der Anlage fest und gleichen Sie die Konstruktion mit einem hydraulischen Schema des Reglers ab! Zur Ergänzung eines bestehenden Systems oder als Austausch gegen einen anderen Regler klären Sie bitte, ob smart Sol nano die existierende Konfiguration bedienen kann! Die Sensoren werden an TS1 bis TS3, PWM an TS4 angeschlossen,... -
Seite 18: Hydraulisches Schema
Seite 18 HYDRAULISCHES SCHEMA 1 Kollektor- fühler 1 Speicher 1 Speicher- fühler 1 unten Solarkreis- pumpe 1 Kollektorfühler 1 Netzanschluss Speicherfühler 1 unten Solarkreispumpe 1... - Seite 19 Seite 19 HYDRAULISCHES SCHEMA 2 Speicherfühler 1 oben Kollektor- fühler 1 Speicher 1 Speicher- fühler 1 unten Solarkreis- pumpe 1 Kollektorfühler 1 Netzanschluss Speicherfühler 1 unten Solarkreispumpe 1 Speicherfühler 1 oben Nachheizschaltung...
- Seite 20 Seite 20 HYDRAULISCHES SCHEMA 3 Speicherfühler 1 oben Kollektor- fühler 1 Speicher 1 Speicher- fühler 1 unten Solarkreis- pumpe 1 Kollektorfühler 1 Netzanschluss Speicherfühler 1 unten Solarkreispumpe 1 Speicherfühler 1 oben Versorgung Elektroheizstab Elektroheizstab...
-
Seite 21: Inbetriebnahmemodus
INBETRIEBNAHMEMODUS Seite 21 Wichtig! Zur Inbetriebnahme muss der Regler ordnungsgemäß montiert, alle Ein- und Ausgänge müssen angeschlossen und betriebsbereit sein, die Zugentlastung muss verschraubt und der Klemmendeckel geschlossen sein! Die Inbetriebnahme des Temperaturdifferenzreglers smart Sol nano wird hier exemplarisch erläutert, Details variieren mit der hydraulischen Konfiguration und der Softwareversion. Die Inbetriebnahme wird in Klartext kommuniziert, der Bediener muss jeweils eine Auswahl treffen, bestätigen und gegebenenfalls zum nächsten Menüpunkt springen. -
Seite 22: Checkliste Test Ausgänge
Seite 22 INBETRIEBNAHMEMODUS ›0.7 Checkliste‹ erscheint. 0.7 Checkliste Test Ausgänge Hier werden die Untermenüs ›Test Ausgänge‹ und ›HE Ausgang‹ angeboten. SP 1 oben HE Typ ›SP 1 oben‹ erscheint, wenn Schema 1 gewählt wurde. Solarpumpe PWM ›Test Ausgänge‹ anwählen und durch Drücken des Tasters ›OK‹... -
Seite 23: Einstellungen Temp-Begrenzung
INBETRIEBNAHMEMODUS Seite 23 Steuersignal Pum- Einstellung HE Ausgang Verwendung für pendrehzahl an TS4 ausschließlich für den ›WILO ST25/7 PWM‹ PWM- Signal Pumpentyp ›WILO ST25/7 PWM‹ Hocheffizienzpumpe mit ›Solarpumpe analog‹ Analogsignal 0-10V Analogsignalart ›Solarpumpe‹ Hocheffizienzpumpe mit ›Heizungspumpe analog‹ Analogsignal 0-10V Analogsignalart ›Heizungspumpe‹ Hocheffizienzpumpe mit PWM- ›Solarpumpe PWM‹... -
Seite 24: Automatikmodus
Seite 24 AUTOMATIKMODUS Im Automatikbetrieb zeigt das Display das Schema 1 09:15 aktive hydraulische Schema an. 60°C Zu jedem Temperaturfühler wird die aktuell anstehende Temperatur angezeigt. Pumpentätigkeit wird am Display animiert dargestellt. 45°C Eingreifen von Seiten des Installateurs oder des Betreibers ist nicht notwendig. Hinweis! Kontrollieren Sie regelmäßig die Displayanzeige des smart Sol nano, um eventuell auftretende Störungen zeitnah beheben zu können! -
Seite 25: Hauptmenü
BETRIEBSMODUS Seite 25 Schema 1 10:15 Der Benutzer kann am Regler verschiedene Einstellungen treffen und Informationen 60°C über Zustände und Vorgänge erhalten. Dazu im Automatikbetrieb 45°C den Taster ›OK‹ drücken. 1 Hauptmenü 10:16 ›1 Hauptmenü‹ erscheint. Auswertung Einstellungen Eine Liste von Unterpunkten wird angezeigt. Grundfunktionen Durch Scrollen... -
Seite 26: Einstellungen 10:23 Datum/Uhrzeit
Seite 26 BETRIEBSMODUS ...erscheint ›1.1.2 Betriebsst...‹. 1.1.2 Betriebsst... 10:20 Solarkreisp 1 Die Laufleistung der angesteuerten Anlagenkompo- nenten wird in Stunden angezeigt. Mit Betätigen des zurücksetzen Menüpunktes ›zurücksetzen‹ werden alle Zähler auf Null rückgesetzt. Durch interne Speicherung bleiben auch bei Unterbre- chung der Stromversorgung alle Zählerstände erhalten. Zurück zu ›1.1 Auswertung‹. -
Seite 27: Werkseinstellungen
BETRIEBSMODUS Seite 27 1.2.1 Datumsein... 10:24 ...erscheint ›1.2.1 Datumseinste...‹. Datum 17.08.2012 Hier kann bei Abweichung oder längerer Stromlosigkeit Uhrzeit 10:24 Datum und Uhrzeit eingestellt werden. Den Unterpunkt ›Datum‹ oder ›Uhrzeit‹ mit ›OK‹ anwählen. 1.2.1 Datumsein... 10:24 Jeweils eine Zifferngruppe wird aktiviert und kann Datum 17.08.2012 mit dem Drehencoder verändert werden, mit jedem... - Seite 28 Seite 28 BETRIEBSMODUS 1.3 Grundfunkti... 10:29 ›1.3 Grundfunktionen‹ erscheint. Röhrenkollektor Eine weitere Auswahlebene wird gezeigt. Delta-T-Regelung Nachheizanford. Mit Anwählen des ersten Unterpunkts ›Röhrenkollektor‹... 1.3.2 Röhrenkoll... 10:32 ... erscheint ›1.3.2 Röhrenkollektor‹. Aktivierung Diese Option sollte bei Verwendung von Vakuumröhrenkollektoren aktiviert sein. Zurück zu ›1.3 Grundfunktionen‹.
- Seite 29 BETRIEBSMODUS Seite 29 ›1.5.5 Kühlfunktion‹ erscheint. 1.5.5 Kühlfunktion 10:36 Aktivierung Diese Option muss aktiviert werden, wenn in Hitzeperioden der Wärmeeintrag größer als die Energieentnahme ist. Der Regler kühlt dann, z.B. nachts, den Speicher über die Kollektoren ab. Zurück zu ›1 Hauptmenü‹. Weiter mit ›Überwachung‹. ›1.6 Überwachung‹...
-
Seite 30: Störung
Seite 30 STÖRUNG Schema 1 Rechts oben zeigt das Display das ›Achtung‹-Symbol, - - - das auf eine Meldung oder Betriebsstörung hinweist. Anwahl mit ›OK‹. 45°C Erscheint ›Sicherheitsfunktion‹ im Display liegt eine Meldung, keine Störung vor. 1.10 Service A... In diesem Fall handelt es sich nicht um einen Defekt sondern um eine Überschreitung von Grenzwerten. - Seite 31 STÖRUNG Seite 31 ›1.10 Service Assistent‹ erscheint. 1.10 Service A... M02: Die Störung wird in Klartext angezeigt - hier: Sensorbruch ›M02: Sensorbruch an TS1‹. an TS1! Ist eine Analyse/Reparatur soeben nicht gewünscht, Menü Weiter kommen Sie mit ›Menü‹ zurück zum Hauptmenü. 1.10 Service A...
- Seite 32 Seite 32 STÖRUNG 1.10 Service A... Konnten Sie einen Das Ergebnis der Fehlersuche wird abgefragt. Kurzschluss/Unter- Mit ›Ja‹ fortfahren, für den Fall, dass brechung feststellen? die Störung schon ermittelt wurde. Nein 1.10 Service A... Ein Reparaturhinweis wird angezeigt. Bitte wechseln Sie das Kabel.
- Seite 33 STÖRUNG Seite 33 1.10 Service A... Klemmen Sie ihn Hinweise und Anweisungen können zum Teil dazu ab und messen sehr ausführlich hinterlegt sein, so dass ... seinen Widerstand. Weiter 1.10 Service A... Bei PT 1000 Fühlern entsprechen 0°C ...die Texte durchaus ... bis 100°C einem Widerstand von 1.10 Service A...
-
Seite 34: Austauschen Der Gerätesicherung
Seite 34 AUSTAUSCHEN DER GERÄTESICHERUNG Gefahr! Lebensgefahr durch Stromschlag! Vor Öffnen des Klemmendeckels die Stromversorgung zuverlässig trennen! Zum Ausbau der Gerätesicherung den Klemmendeckel öffnen. Oberhalb der rechten Klemmengruppe befindet sich der Sicherungssockel und eine Reservesicherung. Das Oberteil der Halterung und das Ersatzteil herausziehen. Der Schmelzeinsatz klemmt im Formteil und wird mit dem Kunststoffträger entnommen. Die Feinsicherung nun seitlich aus dem Halter schieben. -
Seite 35: Hauptmenü Auswertung
PROFIMODUS Seite 35 Wichtig! Im Profimodus werden Einstellungen vorgenommen, die genaue Kenntnisse der Heizungs- und Solaranlage voraussetzen. Darüber hinaus ist fundiertes Fachwissen zu Steuerungstechnik, Hydraulik und solarthermischer Wassererwärmung notwendig! Das Ändern eines einzigen Parameters kann Auswirkungen auf die Sicherheit, Funktion und Effizienz der gesamten Anlage haben! Überlassen Sie die Einstellungen im Profimodus einem Fachbetrieb, dem Installateur oder Heizungsanlagenbauer! Veränderungen durch Laien führen hier eher zur Beschädigung der Anlage, als zu einer Verbesserung der Wirkung! 1.7 Login 9:48... -
Seite 36: Max-Temp-Abschalt Minimaltemperatur Werkseinstellung
Seite 36 PROFIMODUS 1.1 Auswertung Im Menüpunkt ›1.1 Auswertung‹ gibt es nur Messwerte im Unterpunkt ›Wärmemenge‹ erweiterte Betriebsstunden Einstellmöglichkeiten zum Betriebsmodus. Wärmemengen Weiter mit ›Wärmemenge‹. Meldungsliste 1.1.4 Wärmeme... Damit der Regler die Wärmemengenbilanz Aktivierung möglichst präzise aufstellen kann, ist es Wärmemenge sinnvoll hier genaue Einstellungen zu treffen. -
Seite 37: Kollektorkühlung Inbetriebnahme Delta-T-Regelung
PROFIMODUS Seite 37 Steigt im Speicher 1 die Temperatur über den Wert T- 1.2.3 Temp-Beg... Grenz 1 wird die Solarkreispumpe unbedingt Hyst 5.0K abgeschaltet. Die Pumpe wird erst dann wieder T-grenz 1 60.0°C eingeschaltet, wenn der T-Grenz - Wert um die Wenn T-grenz>60°C Hysterese ›Hyst‹... - Seite 38 Seite 38 PROFIMODUS Hier werden allgemeine Einstellungen 1.3.7 Ausgangs... für die belegten Ausgänge festgelegt. Solarkreisp 1 Mit ›t-Losreiß‹ und ›n-Losreiß‹ wird festgelegt, wie t-Losreiß lange und mit welcher Drehzahl die Pumpen beim n-Losreiß 100% Start laufen sollen. Drehzahldelta Einen Ausgang anwählen..um den jeweils gewünschten Regelungsalgorithmus 1.3.7 Ausgangs...
-
Seite 39: Kühlfunktion Aktivierung
PROFIMODUS Seite 39 Hier wird die Kollektorkühlung aktiviert: 1.3.4 Kühlfunktion bei Erreichen der Kollektortemperatur Aktivierung ›T-max Kol1‹ läuft die Solarkreispumpe bis T-max Kol1 121.0°C die Speichergrenztemperatur erreicht ist. Zurück zu ›1.3 Grundfunktionen‹. Weiter mit ›Inbetriebnahme‹. 0 Willkommen Mit ›Inbetriebnahme‹ kann eine neue Inbetriebnahme begonnen werden - z. -
Seite 40: Frostschutz Aktivierung
Seite 40 PROFIMODUS Hier kann die Nachheizung aktiviert werden. 1.3.10 Nachhei... Aktivierung Der Kessel wird als ›Elektroheizstab‹ oder ›Gas/Öl‹ definiert. Kesseltyp Elektroheizstab Wird am oberen Speicherfühler ›T-Lade‹ um ›Hysterese‹ unterschritten, aktiviert die Steuerung T-Lade 45.0°C die Nachheizung durch den Heizkessel solange bis ›T-Lade‹... - Seite 41 PROFIMODUS Seite 41 1.5.4 Anti-Legio... Diese Parameter müssen entsprechend nationalen Interval 1 Tag Regelungen vom Installateur festgelegt werden. T-Legionellen 60.0°C Mit ›Funktion‹ den Zeitraum in Tagen (1d - 7d) t-ein 01:00 festlegen, in dem mindestens einmal eine t-überwach 60min Legionellendesinfektion stattgefunden haben muss. Mit ›t-ein‹...
- Seite 42 Seite 42 PROFIMODUS Mit ›T-grenz Kol1‹ wird die zugehörige Solarkreispumpe 1.6.4 Notabsch... abgeschaltet, um eine Zerstörung zu verhindern. T-grenz Kol1 130.0°C Bei ›Hyst‹ wird der Wert eingegeben, um wieviel die Hyst 5.0K Grenztemperatur unterschritten werden muss, dass die Max T-grenz 130.0°C Zwangsabschaltung wieder aufgehoben wird.
- Seite 43 PROFIMODUS Seite 43...
-
Seite 44: Demontage/Entsorgung
Seite 44 DEMONTAGE/ENTSORGUNG Gefahr! Lebensgefahr durch Stromschlag! Vor Öffnen des Klemmendeckels die Stromversorgung zuverlässig allpolig trennen! Die Demontage des Temperaturdifferenzreglers smart Sol nano erfolgt entsprechend der Montage in umgekehrter Reihenfolge: - Freischalten der Versorgungsspannung. - Öffnen des Klemmendeckels. - Abklemmen aller Leitungen. - Lösen der Wandverschraubung. -
Seite 45: Gewährleistung Und Haftung
GEWÄHRLEISTUNG UND HAFTUNG Seite 45 Der Temperaturdifferenzreglers smart Sol nano wurde nach strengen Qualitäts- und Sicherheitsvorgaben entwickelt, produziert und geprüft und entspricht dem Stand der Technik. Für das Gerät gilt die gesetzlich vorgeschriebene Gewährleistungsfrist von 2 Jahren ab Verkaufsdatum. Der Verkäufer wird sämtliche Fabrikations- und Materialfehler, die sich am Produkt während der Gewährleistungszeit zeigen und die Funktionsfähigkeit des Produktes beeinträchtigen, beseitigen. -
Seite 46: Fehlerbericht
Seite 46 FEHLERBERICHT Fehlerbild/Beschreibung des Fehlers: Fehlermeldung: Software-Version: Service Assistent ausgeführt: Nein Anzeigen: TS1: TS2: TS3: TS4: Verdrahtung: RO1: Pumpe REL: Betriebsstunden: RO1: REL: Ausstattung/Zubehör/Optionen: Wichtig! Zu Reparatur oder Austausch des Reglers unbedingt vollständig ausgefüllte Kopien des Inbetriebnahmeprotokolls und des Fehlerberichts beilegen! -
Seite 47: Inbetriebnahmeprotokoll
INBETRIEBNAHMEPROTOKOLL Seite 47 Name des Betreibers und Ort der Installation: Datum der Inbetriebnahme: Installiertes Hydraulikschema: Kollektorflächen gesamt [m Speichergrößen[l]: Frostschutzmittel Art/Konzentration: Besonderheiten: Die solarthermische Anlage mit dem Temperaturdifferenzregler smart Sol nano wurde fachgerecht und ordnungsgemäß installiert und in Betrieb genommen. Der Besitzer/Betreiber der Anlage wurde über Aufbau, Betrieb und Bedienung, insbesondere zum Umgang mit dem Temperaturdifferenzregler smart Sol nano umfangreich informiert und eingewiesen. -
Seite 48: Eg Konformitätserklärung
Seite 48 EG KONFORMITÄTSERKLÄRUNG Die Firma emz-Hanauer GmbH & Co.KGaA Siemensstraße 1 D - 92507 Nabburg erklärt in alleiniger Verantwortung, dass folgendes Produkt: Solarregler smart Sol nano auf das sich diese Erklärung bezieht, mit folgenden Richtlinien und Normen übereinstimmt: Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. 12. 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen. -
Seite 49: Stichwortverzeichnis
STICHWORTVERZEICHNIS Seite 49 Hz-Umstellung abeldurchmesser Kesselsteuerung ktives Schema Kollektorkühlung Anklemmen Kontrast Anti-Blockierung Anti-Legionellen egende für Schemata Ausbrech-Segmente 10/15 Leiterquerschnitte Ausgangsparameter Lieferumfang Auswertung 25f./36 Login 29/35/42 Automatikbetrieb eldungsliste 26/29 edienung Beschreibung achheizanforderung 16/28/40 Bestimmungsgemäße Verwendung Notabschaltung atum/Uhrzeit 21/27 rofimodus 35 ff. Drehencoder PWM-Steuersignal ntsorgung einigung... -
Seite 50: Anhang - Meldungsliste
Seite 50 ANHANG - MELDUNGSLISTE Nummer Anzeige im Display Beschreibung des Fehlers oder Warnung Aktivität kein aktueller Für diese Meldung wurde keine Fehler gefunden! kein Fehler gefunden Sensorkurzschluss Fühler-Kurzschluss am Sensor-Eingang TS1 an TS1! Sensorbruch an Fühler-Bruch am Sensor-Eingang TS1 TS1! Sensorkurzschluss Fühler-Kurzschluss am Sensor-Eingang TS2... - Seite 51 ANHANG - MELDUNGSLISTE Seite 51 Nummer Anzeige im Display Beschreibung des Fehlers oder Warnung Aktivität Überprüfen Uhrzeit und Datum sind mit ungültigen Wer- Sie Datum ten belegt und sollten neu eingestellt werden; keine und Uhrzeit. Grund: zu lange Spannungsunterbrechung Prüfsummenfehler im Speicherbereich der Parameter wurde ein ja, siehe in Flash Parame-...
- Seite 52 Ausgabe DE 07/2016 0157 - 31RPT2S2U2G2AT3-C emz-Hanauer GmbH & Co. KGaA Siemensstraße 1 D-92507 Nabburg info@emz-hanauer.com Telefon: +49 (0) 9433 898-0 support.ht@emz-hanauer.com www.emz-hanauer.com Fax: +49 (0) 9433 898-188 www.emz-hanauer.com...
