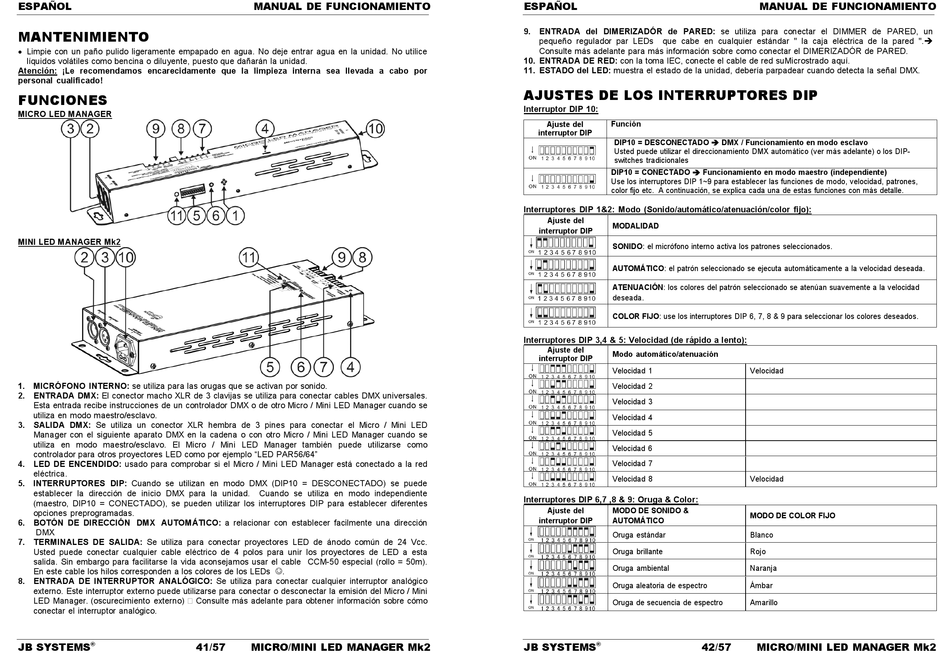

MANTENIMIENTO

 Limpie con un paño pulido ligeramente empapado en agua. No deje entrar agua en la unidad. No utilice
líquidos volátiles como bencina o diluyente, puesto que dañarán la unidad.
Atención: ¡Le recomendamos encarecidamente que la limpieza interna sea llevada a cabo por
personal cualificado!
FUNCIONES
MICRO LED MANAGER
MINI LED MANAGER Mk2
1. MICRÓFONO INTERNO: se utiliza para las orugas que se activan por sonido.
2. ENTRADA DMX: El conector macho XLR de 3 clavijas se utiliza para conectar cables DMX universales.
Esta entrada recibe instrucciones de un controlador DMX o de otro Micro / Mini LED Manager cuando se
utiliza en modo maestro/esclavo.
3. SALIDA DMX: Se utiliza un conector XLR hembra de 3 pines para conectar el Micro / Mini LED
Manager con el siguiente aparato DMX en la cadena o con otro Micro / Mini LED Manager cuando se
utiliza en modo maestro/esclavo. El Micro / Mini LED Manager también puede utilizarse como
controlador para otros proyectores LED como por ejemplo "LED PAR56/64"
4. LED DE ENCENDIDO: usado para comprobar si el Micro / Mini LED Manager está conectado a la red
eléctrica.
5. INTERRUPTORES DIP: Cuando se utilizan en modo DMX (DIP10 = DESCONECTADO) se puede
establecer la dirección de inicio DMX para la unidad.
(maestro, DIP10 = CONECTADO), se pueden utilizar los interruptores DIP para establecer diferentes
opciones preprogramadas.
6. BOTÓN DE DIRECCIÓN DMX AUTOMÁTICO: a relacionar con establecer facilmente una dirección
DMX
7. TERMINALES DE SALIDA: Se utiliza para conectar proyectores LED de ánodo común de 24 Vcc.
Usted puede conectar cualquier cable eléctrico de 4 polos para unir los proyectores de LED a esta
salida. Sin embargo para facilitarse la vida aconsejamos usar el cable CCM-50 especial (rollo = 50m).
En este cable los hilos corresponden a los colores de los LEDs .
8. ENTRADA DE INTERRUPTOR ANALÓGICO: Se utiliza para conectar cualquier interruptor analógico
externo. Este interruptor externo puede utilizarse para conectar o desconectar la emisión del Micro / Mini
LED Manager. (oscurecimiento externo)
Consulte más adelante para obtener información sobre cómo
conectar el interruptor analógico.
JB SYSTEMS
41/57
®
MANUAL DE FUNCIONAMIENTO
Cuando se utiliza en modo independiente
MICRO/MINI LED MANAGER Mk2
ESPAÑOL
9. ENTRADA del DIMERIZADÓR de PARED: se utiliza para conectar el DIMMER de PARED, un
pequeño regulador par LEDs
que cabe en cualquier estándar " la caja eléctrica de la pared ".
Consulte más adelante para más información sobre como conectar el DIMERIZADÓR de PARED.
10. ENTRADA DE RED: con la toma IEC, conecte el cable de red suMicrostrado aquí.
11. ESTADO del LED: muestra el estado de la unidad, debería parpadear cuando detecta la señal DMX.

AJUSTES DE LOS INTERRUPTORES DIP

Interruptor DIP 10:
Ajuste del
Función
interruptor DIP
DIP10 = DESCONECTADO  DMX / Funcionamiento en modo esclavo
Usted puede utilizar el direccionamiento DMX automático (ver más adelante) o los DIP-
switches tradicionales
DIP10 = CONECTADO  Funcionamiento en modo maestro (independiente)
Use los interruptores DIP 1~9 para establecer las funciones de modo, velocidad, patrones,
color fijo etc. A continuación, se explica cada una de estas funciones con más detalle.
Interruptores DIP 1&2: Modo (Sonido/automático/atenuación/color fijo):
Ajuste del
MODALIDAD
interruptor DIP
SONIDO: el micrófono interno activa los patrones seleccionados.
AUTOMÁTICO: el patrón seleccionado se ejecuta automáticamente a la velocidad deseada.
ATENUACIÓN: los colores del patrón seleccionado se atenúan suavemente a la velocidad
deseada.
COLOR FIJO: use los interruptores DIP 6, 7, 8 & 9 para seleccionar los colores deseados.
Interruptores DIP 3,4 & 5: Velocidad (de rápido a lento):
Ajuste del
Modo automático/atenuación
interruptor DIP
Velocidad 1
Velocidad 2
Velocidad 3
Velocidad 4
Velocidad 5
Velocidad 6
Velocidad 7
Velocidad 8
Interruptores DIP 6,7 ,8 & 9: Oruga & Color:
Ajuste del
MODO DE SONIDO &
interruptor DIP
AUTOMÁTICO
Oruga estándar
Oruga brillante
Oruga ambiental
Oruga aleatoria de espectro
Oruga de secuencia de espectro
JB SYSTEMS
42/57
®
MANUAL DE FUNCIONAMIENTO
Velocidad
Velocidad
MODO DE COLOR FIJO
Blanco
Rojo
Naranja
Ámbar
Amarillo
MICRO/MINI LED MANAGER Mk2
