DEUTSCH

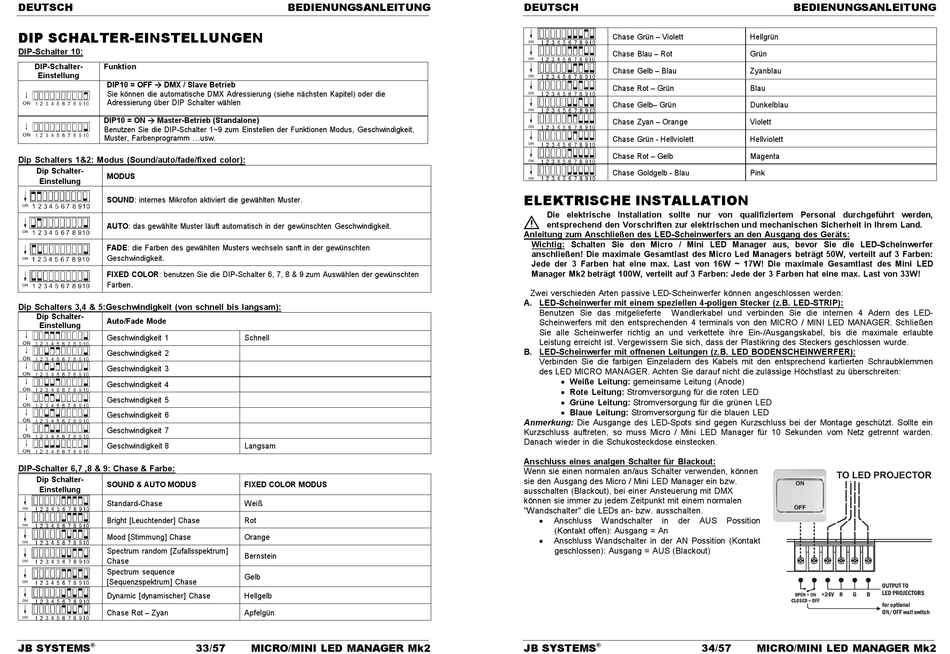

DIP SCHALTER-EINSTELLUNGEN

DIP-Schalter 10:
DIP-Schalter-
Funktion
Einstellung
DIP10 = OFF  DMX / Slave Betrieb
Sie können die automatische DMX Adressierung (siehe nächsten Kapitel) oder die
Adressierung über DIP Schalter wählen
DIP10 = ON  Master-Betrieb (Standalone)
Benutzen Sie die DIP-Schalter 1~9 zum Einstellen der Funktionen Modus, Geschwindigkeit,
Muster, Farbenprogramm ...usw.
Dip Schalters 1&2: Modus (Sound/auto/fade/fixed color):
Dip Schalter-
MODUS
Einstellung
SOUND: internes Mikrofon aktiviert die gewählten Muster.
AUTO: das gewählte Muster läuft automatisch in der gewünschten Geschwindigkeit.
FADE: die Farben des gewählten Musters wechseln sanft in der gewünschten
Geschwindigkeit.
FIXED COLOR: benutzen Sie die DIP-Schalter 6, 7, 8 & 9 zum Auswählen der gewünschten
Farben.
Dip Schalters 3,4 & 5:Geschwindigkeit (von schnell bis langsam):
Dip Schalter-
Auto/Fade Mode
Einstellung
Geschwindigkeit 1
Geschwindigkeit 2
Geschwindigkeit 3
Geschwindigkeit 4
Geschwindigkeit 5
Geschwindigkeit 6
Geschwindigkeit 7
Geschwindigkeit 8
DIP-Schalter 6,7 ,8 & 9: Chase & Farbe:
Dip Schalter-
SOUND & AUTO MODUS
Einstellung
Standard-Chase
Bright [Leuchtender] Chase
Mood [Stimmung] Chase
Spectrum random [Zufallsspektrum]
Chase
Spectrum sequence
[Sequenzspektrum] Chase
Dynamic [dynamischer] Chase
Chase Rot – Zyan
JB SYSTEMS
33/57
®
BEDIENUNGSANLEITUNG
Schnell
Langsam
FIXED COLOR MODUS
Weiß
Rot
Orange
Bernstein
Gelb
Hellgelb
Apfelgün
MICRO/MINI LED MANAGER Mk2
DEUTSCH
Chase Grün – Violett
Chase Blau – Rot
Chase Gelb – Blau
Chase Rot – Grün
Chase Gelb– Grün
Chase Zyan – Orange
Chase Grün - Hellviolett
Chase Rot – Gelb
Chase Goldgelb - Blau

ELEKTRISCHE INSTALLATION

Die elektrische Installation sollte nur von qualifiziertem Personal durchgeführt werden,
entsprechend den Vorschriften zur elektrischen und mechanischen Sicherheit in Ihrem Land.
Anleitung zum Anschließen des LED-Scheinwerfers an den Ausgang des Geräts:
Wichtig: Schalten Sie den Micro / Mini LED Manager aus, bevor Sie die LED-Scheinwerfer
anschließen! Die maximale Gesamtlast des Micro Led Managers beträgt 50W, verteilt auf 3 Farben:
Jede der 3 Farben hat eine max. Last von 16W ~ 17W! Die maximale Gesamtlast des Mini LED
Manager Mk2 beträgt 100W, verteilt auf 3 Farben: Jede der 3 Farben hat eine max. Last von 33W!
Zwei verschieden Arten passive LED-Scheinwerfer können angeschlossen werden:
A. LED-Scheinwerfer mit einem speziellen 4-poligen Stecker (z.B. LED-STRIP):
Benutzen Sie das mitgelieferte
Wandlerkabel und verbinden Sie die internen 4 Adern des LED-
Scheinwerfers mit den entsprechenden 4 terminals von den MICRO / MINI LED MANAGER. Schließen
Sie alle Scheinwerfer richtig an und verkettete ihre Ein-/Ausgangskabel, bis die maximale erlaubte
Leistung erreicht ist. Vergewissern Sie sich, dass der Plastikring des Steckers geschlossen wurde.
B. LED-Scheinwerfer mit offnenen Leitungen (z.B. LED BODENSCHEINWERFER):
Verbinden Sie die farbigen Einzeladern des Kabels mit den entsprechend kartierten Schraubklemmen
des LED MICRO MANAGER. Achten Sie darauf nicht die zulässige Höchstlast zu überschreiten:
 Weiße Leitung: gemeinsame Leitung (Anode)
 Rote Leitung: Stromversorgung für die roten LED
 Grüne Leitung: Stromversorgung für die grünen LED
 Blaue Leitung: Stromversorgung für die blauen LED
Anmerkung: Die Ausgange des LED-Spots sind gegen Kurzschluss bei der Montage geschützt. Sollte ein
Kurzschluss auftreten, so muss Micro / Mini LED Manager für 10 Sekunden vom Netz getrennt warden.
Danach wieder in die Schukosteckdose einstecken.
Anschluss eines analgen Schalter für Blackout:
Wenn sie einen normalen an/aus Schalter verwenden, können
sie den Ausgang des Micro / Mini LED Manager ein bzw.
ausschalten (Blackout), bei einer Ansteuerung mit DMX
können sie immer zu jedem Zeitpunkt mit einem normalen
"Wandschalter" die LEDs an- bzw. ausschalten.
Anschluss
Wandschalter
in
der
AUS
(Kontakt offen): Ausgang = An
Anschluss Wandschalter in der AN Possition (Kontakt
geschlossen): Ausgang = AUS (Blackout)
JB SYSTEMS
34/57
®
BEDIENUNGSANLEITUNG
Hellgrün
Grün
Zyanblau
Blau
Dunkelblau
Violett
Hellviolett
Magenta
Pink
Possition
MICRO/MINI LED MANAGER Mk2
