DEUTSCH

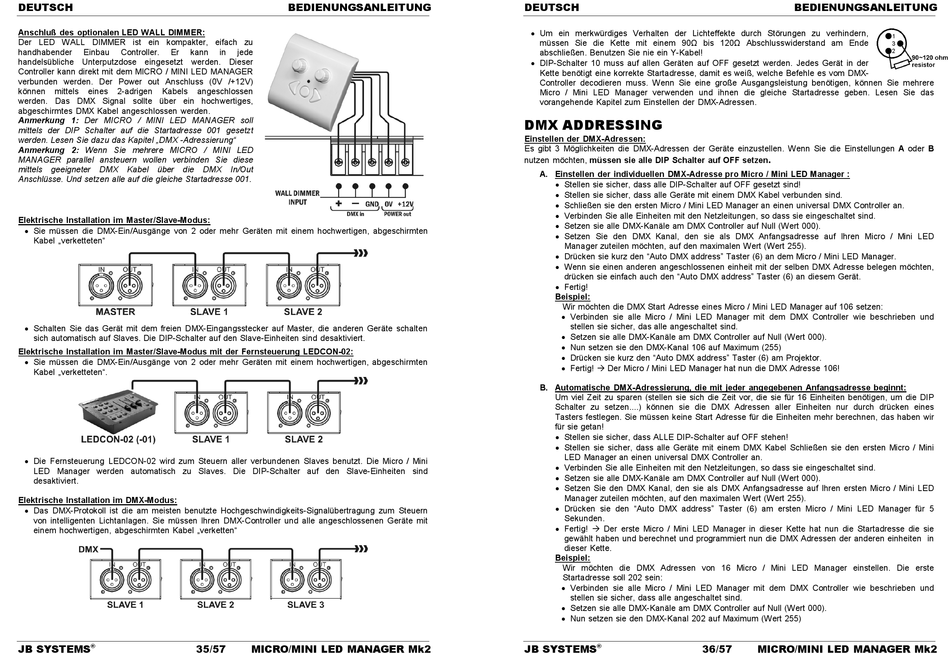

Anschluß des optionalen LED WALL DIMMER:
Der LED WALL DIMMER ist ein kompakter, eifach zu
handhabender
Einbau
Controller.
Er
kann
handelsübliche Unterputzdose eingesetzt werden. Dieser
Controller kann direkt mit dem MICRO / MINI LED MANAGER
verbunden werden. Der Power out Anschluss (0V /+12V)
können
mittels
eines
2-adrigen
Kabels
angeschlossen
werden. Das DMX Signal sollte über ein hochwertiges,
abgeschirmtes DMX Kabel angeschlossen werden.
Anmerkung 1: Der MICRO / MINI LED MANAGER soll
mittels der DIP Schalter auf die Startadresse 001 gesetzt
werden. Lesen Sie dazu das Kapitel „DMX -Adressierung"
Anmerkung 2: Wenn Sie mehrere MICRO / MINI LED
MANAGER parallel ansteuern wollen verbinden Sie diese
mittels geeigneter DMX
Kabel
über die DMX
Anschlüsse. Und setzen alle auf die gleiche Startadresse 001.
Elektrische Installation im Master/Slave-Modus:
 Sie müssen die DMX-Ein/Ausgänge von 2 oder mehr Geräten mit einem hochwertigen, abgeschirmten
Kabel „verketteten"
 Schalten Sie das Gerät mit dem freien DMX-Eingangsstecker auf Master, die anderen Geräte schalten
sich automatisch auf Slaves. Die DIP-Schalter auf den Slave-Einheiten sind desaktiviert.
Elektrische Installation im Master/Slave-Modus mit der Fernsteuerung LEDCON-02:
 Sie müssen die DMX-Ein/Ausgänge von 2 oder mehr Geräten mit einem hochwertigen, abgeschirmten
Kabel „verketteten".
 Die Fernsteuerung LEDCON-02 wird zum Steuern aller verbundenen Slaves benutzt. Die Micro / Mini
LED Manager werden automatisch zu Slaves. Die DIP-Schalter auf den Slave-Einheiten sind
desaktiviert.
Elektrische Installation im DMX-Modus:
 Das DMX-Protokoll ist die am meisten benutzte Hochgeschwindigkeits-Signalübertragung zum Steuern
von intelligenten Lichtanlagen. Sie müssen Ihren DMX-Controller und alle angeschlossenen Geräte mit
einem hochwertigen, abgeschirmten Kabel „verketten"
JB SYSTEMS
35/57
®
BEDIENUNGSANLEITUNG
in
jede
In/Out
MICRO/MINI LED MANAGER Mk2
DEUTSCH
 Um ein merkwürdiges Verhalten der Lichteffekte durch Störungen zu verhindern,
müssen Sie die Kette mit einem 90Ω bis 120Ω Abschlusswiderstand am Ende
abschließen. Benutzen Sie nie ein Y-Kabel!
 DIP-Schalter 10 muss auf allen Geräten auf OFF gesetzt werden. Jedes Gerät in der
Kette benötigt eine korrekte Startadresse, damit es weiß, welche Befehle es vom DMX-
Controller decodieren muss. Wenn Sie eine große Ausgangsleistung benötigen, können Sie mehrere
Micro / Mini LED Manager verwenden und ihnen die gleiche Startadresse geben. Lesen Sie das
vorangehende Kapitel zum Einstellen der DMX-Adressen.
DMX ADDRESSING
Einstellen der DMX-Adressen:
Es gibt 3 Möglichkeiten die DMX-Adressen der Geräte einzustellen. Wenn Sie die Einstellungen A oder B
nutzen möchten, müssen sie alle DIP Schalter auf OFF setzen
A. Einstellen der individuellen DMX-Adresse pro Micro / Mini LED Manager :
 Stellen sie sicher, dass alle DIP-Schalter auf OFF gesetzt sind!
 Stellen sie sicher, dass alle Geräte mit einem DMX Kabel verbunden sind.
 Schließen sie den ersten Micro / Mini LED Manager an einen universal DMX Controller an.
 Verbinden Sie alle Einheiten mit den Netzleitungen, so dass sie eingeschaltet sind.
 Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
 Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse auf Ihren Micro / Mini LED
Manager zuteilen möchten, auf den maximalen Wert (Wert 255).
 Drücken sie kurz den "Auto DMX address" Taster (6) an dem Micro / Mini LED Manager.
 Wenn sie einen anderen angeschlossenen einheit mit der selben DMX Adresse belegen möchten,
drücken sie einfach auch den "Auto DMX address" Taster (6) an diesem Gerät.
 Fertig!
Beispiel:
Wir möchten die DMX Start Adresse eines Micro / Mini LED Manager auf 106 setzen:
 Verbinden sie alle Micro / Mini LED Manager mit dem DMX Controller wie beschrieben und
stellen sie sicher, das alle angeschaltet sind.
 Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
 Nun setzen sie den DMX-Kanal 106 auf Maximum (255)
 Drücken sie kurz den "Auto DMX address" Taster (6) am Projektor.
 Fertig!  Der Micro / Mini LED Manager hat nun die DMX Adresse 106!
B. Automatische DMX-Adressierung, die mit jeder angegebenen Anfangsadresse beginnt:
Um viel Zeit zu sparen (stellen sie sich die Zeit vor, die sie für 16 Einheiten benötigen, um die DIP
Schalter zu setzen....) können sie die DMX Adressen aller Einheiten nur durch drücken eines
Tasters festlegen. Sie müssen keine Start Adresse für die Einheiten mehr berechnen, das haben wir
für sie getan!
 Stellen sie sicher, dass ALLE DIP-Schalter auf OFF stehen!
 Stellen sie sicher, dass alle Geräte mit einem DMX Kabel Schließen sie den ersten Micro / Mini
LED Manager an einen universal DMX Controller an.
 Verbinden Sie alle Einheiten mit den Netzleitungen, so dass sie eingeschaltet sind.
 Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
 Setzen Sie den DMX Kanal, den sie als DMX Anfangsadresse auf Ihren ersten Micro / Mini LED
Manager zuteilen möchten, auf den maximalen Wert (Wert 255).
 Drücken sie den "Auto DMX address" Taster (6) am ersten Micro / Mini LED Manager für 5
Sekunden.
 Fertig!  Der erste Micro / Mini LED Manager in dieser Kette hat nun die Startadresse die sie
gewählt haben und berechnet und programmiert nun die DMX Adressen der anderen einheiten in
dieser Kette.
Beispiel:
Wir möchten die DMX Adressen von 16 Micro / Mini LED Manager einstellen. Die erste
Startadresse soll 202 sein:
 Verbinden sie alle Micro / Mini LED Manager mit dem DMX Controller wie beschrieben und
stellen sie sicher, dass alle angeschaltet sind.
 Setzen sie alle DMX-Kanäle am DMX Controller auf Null (Wert 000).
 Nun setzen sie den DMX-Kanal 202 auf Maximum (Wert 255)
JB SYSTEMS
36/57
®
BEDIENUNGSANLEITUNG
.
MICRO/MINI LED MANAGER Mk2
