Ergometer ec3000

16. Schnittstellenbeschreibung

16.1. Übersicht
Die Anschlüsse zur Stromversorgung und zur Integration in Computer-Systeme befinden
sich unten an der Rückseite des Ergometers.

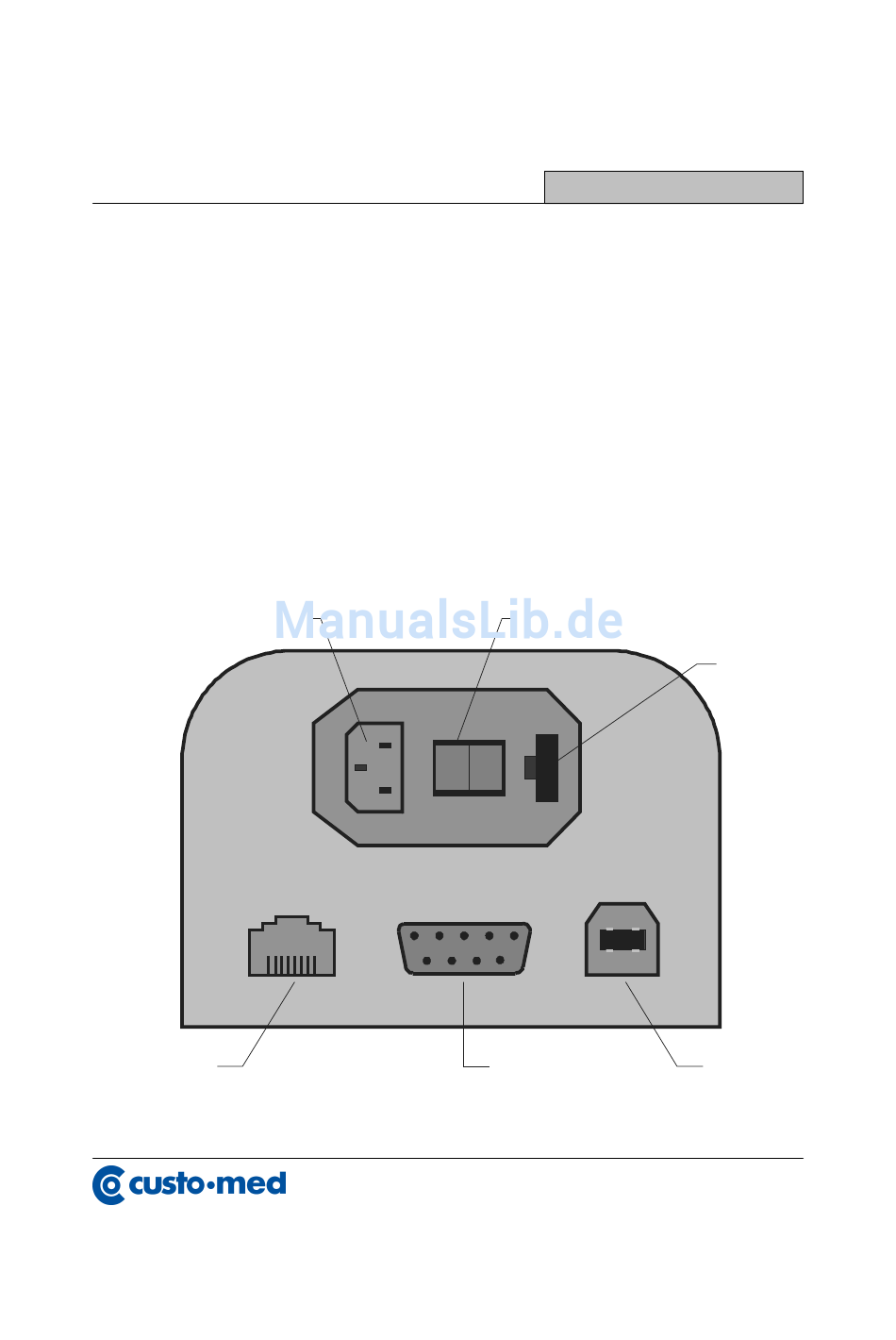

Folgendes Bild zeigt die integrierten Anschlüsse:
•
Stromversorgung inkl. Netzschalter und Sicherung
•
J3 SUB-D-Stecker ( 9 Pin Buchse )
•
J6 USB-Buchse ( Typ B )
•
J5 Ethernet-Port ( RJ45 ) (optional)

Netzanschluss

Ethernet-
Schnittstelle (optional)
J1
J5
5
8 1
9
Sicherheitshinweise
Ein-/ Ausschalter
0 1
J3 J6
1
6
RS232
Sicherungen
1 2
3 4
USB-
Schnittstelle
16-1
