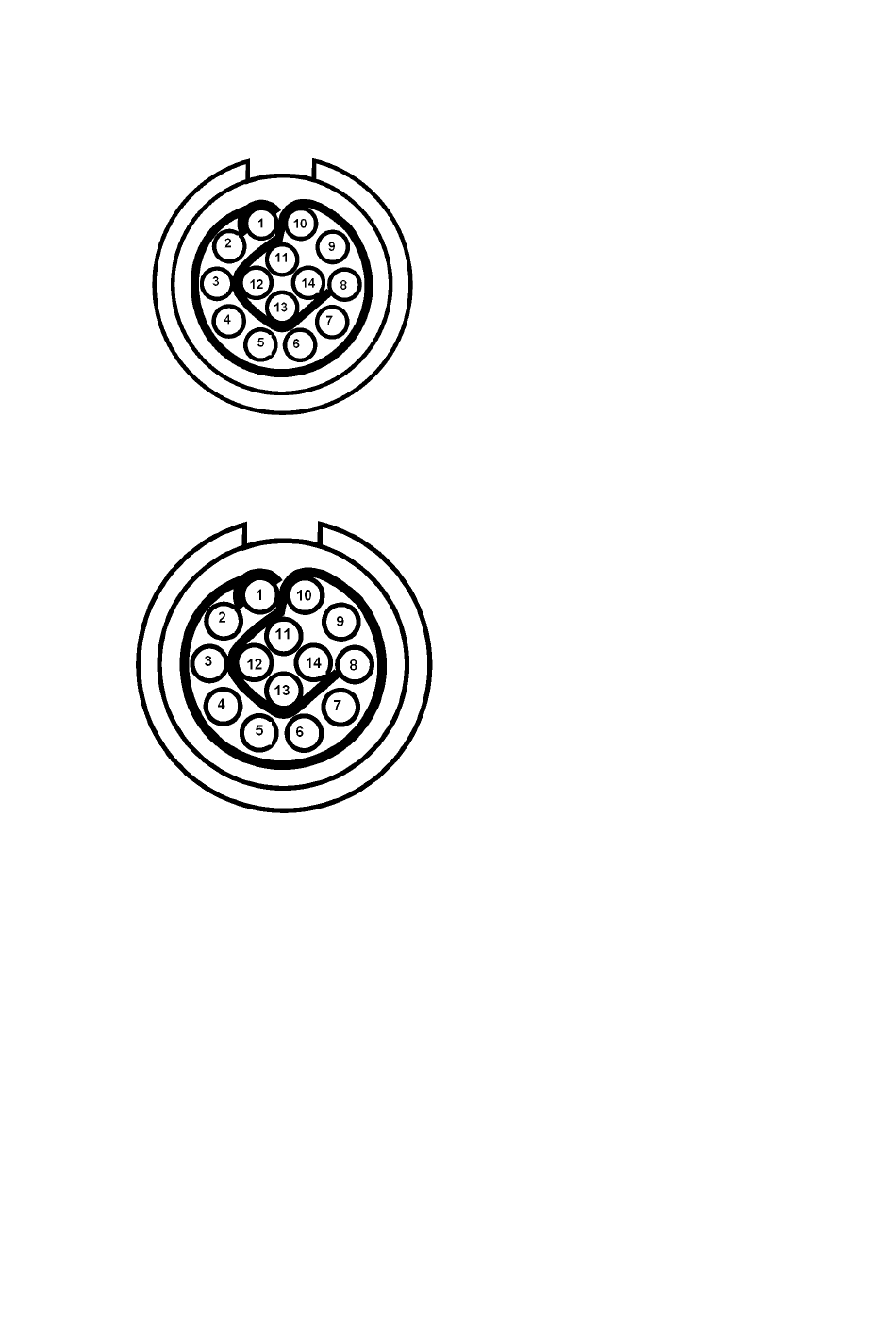

3.6 Belegung der Anschlussbuchsen

UK Sensor / Digitaleingang (hellgrün)
Kopfbogen / Digitaleingang (weiß)
SICAT GmbH & Co. KG SICAT JMT
Technische Daten und Gebrauchsanweisung
Signal
Marker 1
Marker 2
Marker 3
Marker 4
SSWBus
n.c.
SDA (I²C)
SCL (I²C)
+3,3 Volt
DRY_A
DRY_G
Dig. Input
GND
GND
Signal
Mikrofon 1
Mikrofon 2
Mikrofon 3
Mikrofon 4
SSWBus
Mik-Select
SDA (I²C)
SCL (I²C)
+3,6 - 12Volt
DRY_A
DRY_G
Dig. Input
GND
GND
+
V1.0
Pin
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Pin 9
Pin 10
Pin 11
Pin 12
Pin 13
Pin 14
Pin
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
Pin 6
Pin 7
Pin 8
Pin 9
Pin 10
Pin 11
Pin 12
Pin 13
Pin 14
Seite 15/33
