- Seite 1 SICAT JMT MESSSYSTEM ZUR KIEFERREGISTRIERUNG Technische Daten und Gebrauchsanweisung – Deutsch...
-
Seite 2: Inhaltsverzeichnis
OPPLUNG DES ESSSYSTEMS MIT ANDEREN ELEKTRISCHEN ERÄTEN 6.2.2 ................... 29 MGEBUNG DES ATIENTEN ROBANDEN ......30 LEKTROMAGNETISCHE ERTRÄGLICHKEIT EITLINIEN ERSTELLERERKLÄRUNG NOTIZEN ..............FEHLER! TEXTMARKE NICHT DEFINIERT. SICAT GmbH & Co. KG SICAT JMT V1.0 Seite 2/33 Technische Daten und Gebrauchsanweisung... -
Seite 3: Benutzerhinweise
Der Teil SICAT JMT -Systeme Technische Daten und Gebrauchsanweisung enthält in erster Linie Informationen bezüglich technischer Daten und Bedienung des SICAT JMT Systems, sowie Hinweise zu deren sicheren Betrieb in Kombination mit dem Patientenzu- behör wie z.B. Bissgabel oder Infrarot Fernbedienung. Hinweise bezüglich der Zubehörtei- le beschränken sich auf wesentliche Sicherheits- und Wartungsmaßnahmen bzw. -
Seite 4: Verwendete Symbole
Artikelnummer des Messsystems / Zubehör Seriennummer des Messsystems Zubehör, das für den einmaligen Gebrauch an einem einzelnen Patienten während einer einzelnen Behandlung vorgesehen ist. Gebrauchsanweisung, insbesondere Sicherheitshinweise lesen SICAT GmbH & Co. KG SICAT JMT V1.0 Seite 4/33 Technische Daten und Gebrauchsanweisung... -
Seite 5: Anwendungsbereich Und Sicherheit
Okklusionspositionen und kann dadurch Hinweise auf mögliche Schmerzvektoren im Ge- lenk geben. Mittels eines gesonderten Softwaremoduls erfolgt eine Analyse von Kaubewegungen. Die XML-Exportfunktion ermöglicht die Nutzung von mit dem SICAT JMT -System ermit- telten Kieferbewegungen in CAD/CAM-Systemen und PACS-Systemen zur funktionellen Optimierung von Zahnersatz und von Aufbissschienen. -
Seite 6: Sicat Datenexport
Eingriffe oder den Patienten gefährdende Maßnahmen alleine aufgrund der Messergebnisse durchgeführt werden. 2.1.2 SICAT Datenexport Die XML-Exportfunktion ermöglicht die Nutzung von mit dem SICAT JMT+-System ermit- telten Kie-ferbewegungen in CAD/CAM-Systemen und PACS-Systemen zur funktionellen Optimierung von Zahnersatz und von Aufbissschienen. Als Schnittstelle zur Referenzie- rung dient ein Kopplungslöffel. -
Seite 7: Sicherheit
Ultraschall emittierenden Geräten (z.B. Ultraschallreinigungs- geräte, Marderschreck, Alarmanlagen) betrieben werden da dies zu einer Verfälschung der Messwerte führen kann. 2.2.2 Lagerung und Transport Lagerung und Transport des Messsystems sollten nur in der von SICAT bereitgestellten Original-Verpackung durchgeführt werden. Lagertemperatur -20°C bis +70°C... -
Seite 8: Pflichten Des Anwenders
Beschreibungen installiert und eingerichtet wurden. der Aufstellungsraum den vorgegebenen Umweltbedingungen des Messsystems und den geltenden Installationsvorschriften entspricht. ausschließlich die von SICAT zur Verfügung gestellte Software sowie in dieser Ge- brauchsanweisung aufgeführte Komponenten und Zubehörteile mit dem System angewendet werden. -
Seite 9: Allgemeine Sicherheitshinweise
Das Messsystem ist nicht gegen Eindringen von Flüssigkeiten geschützt. Sollte Flüs- sigkeit in das Messsystem eindringen schalten Sie es aus und ziehen Sie bitte unbe- dingt den technischen Service der SICAT GmbH & Co. KG zu Rate. • Führen Sie niemals Gegenstände in Komponenten des Messsystems ein. -
Seite 10: Sicherheitshinweise Herzschrittmacher / Defibrillatoren
• Es ist nicht erlaubt das Messsystem oder dessen Zubehörteile ohne schriftliche Frei- gabe von SICAT in irgendeiner Weise zu ändern oder zu modifizieren. Wird das Gerät ohne Freigabe geändert ist der Betreiber verpflichtet geeignete Untersuchungen und Prüfungen durchzuführen, um einen sicheren Gebrauch zu gewährleisten. -
Seite 11: Produktbeschreibung

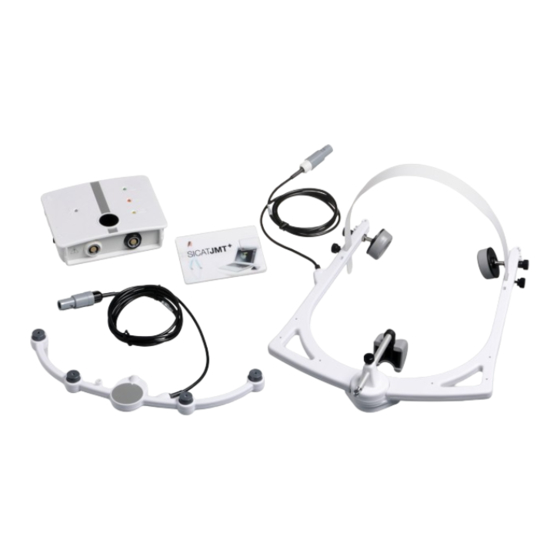

3 Produktbeschreibung 3.1 Systemkomponenten In der Grundkonfiguration besteht das SICAT JMT -System aus folgenden Komponenten: • SICAT JMT -System Grundeinheit • Unterkiefersensor (Sender) • Kopfbogen (Empfänger) • USB-Ladenetzteil für die Stromversorgung des Messsystems für BT Geräte • USB-Kabel Adapter (Typ A zu Mini-B, 3m lang) •... -
Seite 12: Messprinzip Des Sicat Jmt+ -Kieferregistriersystems
Ultraschallsendern. Der zugehörige Kopfbogen beinhaltet sechs- bzw. acht Ultraschallmikrofone. Beide Module werden über ein An- schlusskabel mit der Auswerteelektronik im SICAT JMT -Messsystem verbunden. Im Betrieb geben die Ultraschallsender fortlaufend Impulse ab aus deren Laufzeit, zwi- schen Sender und Empfangsmikrofonen, die Auswerteelektronik mittels einer Traingulati- onsmethode die absoluten Raumkoordinaten der Marker berechnet. -
Seite 13: Bedienelemente Und Anschlüsse
3.4 Bedienelemente und Anschlüsse Kopfbogen UK-Sensor Messung Betriebsanzeige (orange) (grün) Bluetooth (blau) Ein/Aus Schalter Stromversorgung/ IR-Sync Akku (gelb) Halterung für Umhängeband Typenschild SICAT GmbH & Co. KG SICAT JMT V1.0 Seite 13/33 Technische Daten und Gebrauchsanweisung... -
Seite 14: Bedeutung Des Anzeigeleuchten
Blau / Bluetooth Verbindung I (ein) Das Messsystem initialisiert und bereit zur Messung. leuchtet I (ein) Die Messung ist gestartet / Messsystem ist per Bluetooth mit PC verbunden SICAT GmbH & Co. KG SICAT JMT V1.0 Seite 14/33 Technische Daten und Gebrauchsanweisung... -
Seite 15: Belegung Der Anschlussbuchsen
SDA (I²C) Pin 7 SCL (I²C) Pin 8 +3,6 - 12Volt Pin 9 DRY_A Pin 10 DRY_G Pin 11 Dig. Input Pin 12 Pin 13 Pin 14 SICAT GmbH & Co. KG SICAT JMT V1.0 Seite 15/33 Technische Daten und Gebrauchsanweisung... -
Seite 16: Zubehör Und Ersatzteile
SICAT-Kopfbögen 196.0012 Abstützpolster weiß passend für Abstützteller 196.0140 Verpackungseinheit 5 Stück 196.0013 Nasenpolster weiß Verpackungseinheit 5 Stück 196.0014 Hinterkopfband weiß Verpackungseinheit 5 Stück SICAT GmbH & Co. KG SICAT JMT V1.0 Seite 16/33 Technische Daten und Gebrauchsanweisung... - Seite 17 196.0330 Bissgabel Typ SI aus LEXAN, geeignet für Gas- und Dampfsterilisation Hinweis: Einmalartikel, nicht für mehrfache Anwendung vorgesehen 196.0400 Bissgabeladapter zur Befestigung des UK-Sensors an der Bissgabel SICAT GmbH & Co. KG SICAT JMT V1.0 Seite 17/33 Technische Daten und Gebrauchsanweisung...
- Seite 18 Bezeichnung Abbildung 186.0010 IR-Fernbedienung für alle SICAT JMT -Messsysteme 3310.1110 USB-Netzteil mit Länderadapter Für Akkuladung des SICAT JMT 3310.1115 EU - Adapter USB-Netzteil 3310.1117 UK - Adapter USB-Netzteil 3310.1116 USA - Adapter USB-Netzteil 3310.1118 Australien - Adapter USB-Netzteil 3310.1119 Word - Adapter USB-Netzteil 186.0415...
-
Seite 19: Messsystem In Betrieb Nehmen
Komponenten sind im Lieferumfang des SICAT JMT -Systems enthalten. 4.1 Spannungsversorgung und Aufladen der Akkus Zum schnellen Aufladen der Akkus des Messsystems SICAT JMT im ausgeschalteten Zustand, verbinden Sie das Lade-Netzteil mit einer Netzsteckdose und ein USB-Kabel vom Typ A zu Mini-B mit der Mini-USB Buchse des Messsystems. -
Seite 20: Rechner-Anforderungen
Die Verbindung des Systems mit einem Netzwerk/Datenverbund kann zu unvorhergesehenen Risiken für Patienten oder Dritte führen. Soll die Datenbank der SICAT JMT Software in einem Netzwerk/Datenverbund installiert werden, so ist der Betreiber verpflichtet damit verbundene Risiken zu bestimmen, zu analysieren, zu bewerten und zu beherrschen. -
Seite 21: Software
SICAT JMT -Systems und dem PC den Ort des Treibers auf der Festplatte. Ist zu diesem Zeitpunkt noch keine korrespondierende SICAT Software auf dem PC instal- liert, schlägt aus dem oben genannten Grund die Zuordnung des Treibers fehl und das SICAT JMT -System funktioniert eventuell nicht korrekt. -
Seite 22: Funktionskontrollen, Aufbereitung, Entsorgung
• Sämtliche Wartungs- und Instandsetzungsarbeiten des Messsystems oder einzel- nen Teilen, welche über die in den Gebrauchsanweisungen beschriebenen Tätig- ausdrück- keiten hinaus gehen, dürfen ausschließlich von SICAT oder einer von SICAT lich dazu ermächtigten Stelle ausgeführt werden. • Schalten Sie bitte unbedingt das Messsystem aus und trennen Sie es komplett vom Versorgungsnetz bevor Sie mit der Aufbereitung beginnen. -
Seite 23: Kontrolle Der Messfunktion
Messkurven trotz unbewegter Marker, falsche Darstellung des Unterkiefers, etc.) deuten auf eine gestörte Messung hin und beeinträchtigen die Auswertung. • Bei Zweifel an der Messgenauigkeit wird empfohlen das SICAT JMT -System bei SICAT überprüfen zu lassen, um die angegebene Messgenauigkeit sicherzustellen. -
Seite 24: Störungsbehebung
Sind alle weiteren Komponenten des Messsystems (Kopfbogen, UK-Sensor, Fußschalter) korrekt angeschlossen? Weitere Hinweise zu Fehlermeldungen und deren Behebung ent- nehmen Sie bitte der Gebrauchsanweisung zur SICAT DENTAL Software. HINWEIS Checkliste für die Aufnahme von Fehlermeldungen Um Sie bei Betriebsstörungen Ihres SICAT JMT -Systems optimal unterstützen zu können benötigen unsere Servicemitarbeiter folgen-... -
Seite 25: Aufbereitungsmethoden
5.4 Aufbereitungsmethoden Nach jedem Einsatz des SICAT JMT -Systems ist eine Wiederauf- bereitung nach DIN EN ISO 17664 notwendig. Alle Zubehörteile, die mit den Schleimhäuten des Patienten in Be- HINWEIS rührung kommen, müssen vor Gebrauch sterilisiert werden. Schalten Sie bitte unbedingt das Messsystem aus und trennen Sie die USB-Verbdingung, bzw. -
Seite 26: Manuelle Desinfektion
Folgende Zubehörteile müssen sterilisiert werden: • Para-okklusales Attachment 90 (REF 196.0260) • Okklusaler Adapter (REF 196.0271) • Okklusales Attachment (REF 196.0270) • Bissgabel Typ SD (REF 196.0320) SICAT GmbH & Co. KG SICAT JMT V1.0 Seite 26/33 Technische Daten und Gebrauchsanweisung... -
Seite 27: Entsorgung
Entsorgung zugeführt werden muss. Zu diesem Zweck kann das Messsystem von Kunden auf eigene Kosten am Ende seiner Gebrauchsdauer an die SICAT GmbH & Co. KG zurückgegeben werden und wird von SICAT ohne weitere Kosten und ohne Rückvergütung den entsprechend dafür einge- richteten Recyclingfirmen zugeführt. -
Seite 28: Sicherheitsstandards Und Klassifizierung Des Systems
Das SICAT JMT -System darf nur mit anderen elektrischen Geräten gekoppelt werden, wenn diese den Bestimmungen von DIN EN 60950 bzw. DIN EN 60601-1 entsprechen oder von der SICAT GmbH & Co. KG als kompatibel ausgewiesen sind. VORSICHT Bei der Kopplung mehrerer Geräte zu einem Messplatz ist zu beach- ten, dass keine Gefährdung durch Summierung von Ableitströmen... -
Seite 29: Umgebung Des Patienten / Probanden
Folgende Komponenten des JM-Systems dürfen innerhalb der Patientenumgebung genutzt werden: • SICAT JMT einschließlich Sensorik Der Computer und anderes nichtmedizinisches elektrisches Zubehör müssen außerhalb der Patientenumgebung (1,5 m Umkreis) aufge- stellt werden. VORSICHT SICAT GmbH & Co. KG SICAT JMT V1.0 Seite 29/33 Technische Daten und Gebrauchsanweisung... -
Seite 30: Elektromagnetische Verträglichkeit Leitlinien / Herstellererklärung
VORSICHT gen im Umfeld der JM-Messsysteme betrieben werden. Die Verwendung von Zubehör, insbesondere von Verbindungska- beln zum PC, die nicht von SICAT für das SICAT JMT -System mit- geliefert oder ausdrücklich für die Verwendung mit dem Gerät frei- gegeben werden, kann zu einer erhöhten Aussendung oder redu- VORSICHT zierten Störfestigkeit der JM-Systeme führen. - Seite 31 Werten, wie sie in der Ge- (50/60 Hz) schäfts- und Krankenhausumgebung vorzu- nach IEC 61000-4-8 finden sind, entsprechen. ANMERKUNG ist die Netzwechselspannung vor der Anwendung der Prüfpegel. SICAT GmbH & Co. KG SICAT JMT V1.0 Seite 31/33 Technische Daten und Gebrauchsanweisung...
- Seite 32 Schutzabstand, abhängig von der Senderfrequenz des Senders 150 kHz bis 80 MHz 80 MHz bis 800 MHz 800 MHz bis 2,5 GHz 0,01 0,12 0,12 0,23 0,38 0,38 0,73 SICAT GmbH & Co. KG SICAT JMT V1.0 Seite 32/33 Technische Daten und Gebrauchsanweisung...
- Seite 33 ANMERKUNG 1 Bei 80 MHz und 800 MHz gilt der höhere Frequenzbereich. ANMERKUNG 2 Diese Leitlinien mögen nicht in allen Fällen anwendbar sein. Die Ausbreitung elektromagnetischer Größen wird durch Absorptionen und Reflexionen der Gebäude, Gegenstände und Menschen beeinflusst. SICAT GmbH & Co. KG SICAT JMT V1.0...
- Seite 34 SICAT GMBH & CO. KG BRUNNENALLEE 6 53177 BONN, GERMANY T +49 (0)228 / 854697-11 F +49 (0)228 / 854697-99 INFO@SICAT.COM WWW.SICAT.DE ARTIKELNR.: 6458769 ÄNDERUNGSNR.: 000000 SICAT GMBH & CO. KG ■ BRUNNENALLEE 6 ■ 53177 BONN, GERMANY ■ INFO@SICAT.COM ■ WWW.SICAT.COM...
