3.3 Messprinzip des SICAT JMT+ -Kieferregistriersystems
Das Kieferregistriersystem beinhaltet den Unterkiefersensor und das Ultraschallempfän-
germodul am Kopfbogen. Die Sensorik Komponenten der Empfänger- und Sendermodule
sind in jeweils geometrisch definierten Positionen angebracht. Die Markierungspunkte be-
stehen aus kleinen sequentiell betriebenen Ultraschallsendern. Der zugehörige Kopfbogen
beinhaltet sechs- bzw. acht Ultraschallmikrofone. Beide Module werden über ein An-
+
schlusskabel mit der Auswerteelektronik im SICAT JMT
-Messsystem verbunden.
Im Betrieb geben die Ultraschallsender fortlaufend Impulse ab aus deren Laufzeit, zwi-
schen Sender und Empfangsmikrofonen, die Auswerteelektronik mittels einer Traingulati-
onsmethode die absoluten Raumkoordinaten der Marker berechnet.
Die Berechnung der Messkoordinaten und weiterer Messparameter sowie die Kompensa-
tion von Störgrößen erfolgt PC-gestützt in den Auswerteprogrammen.

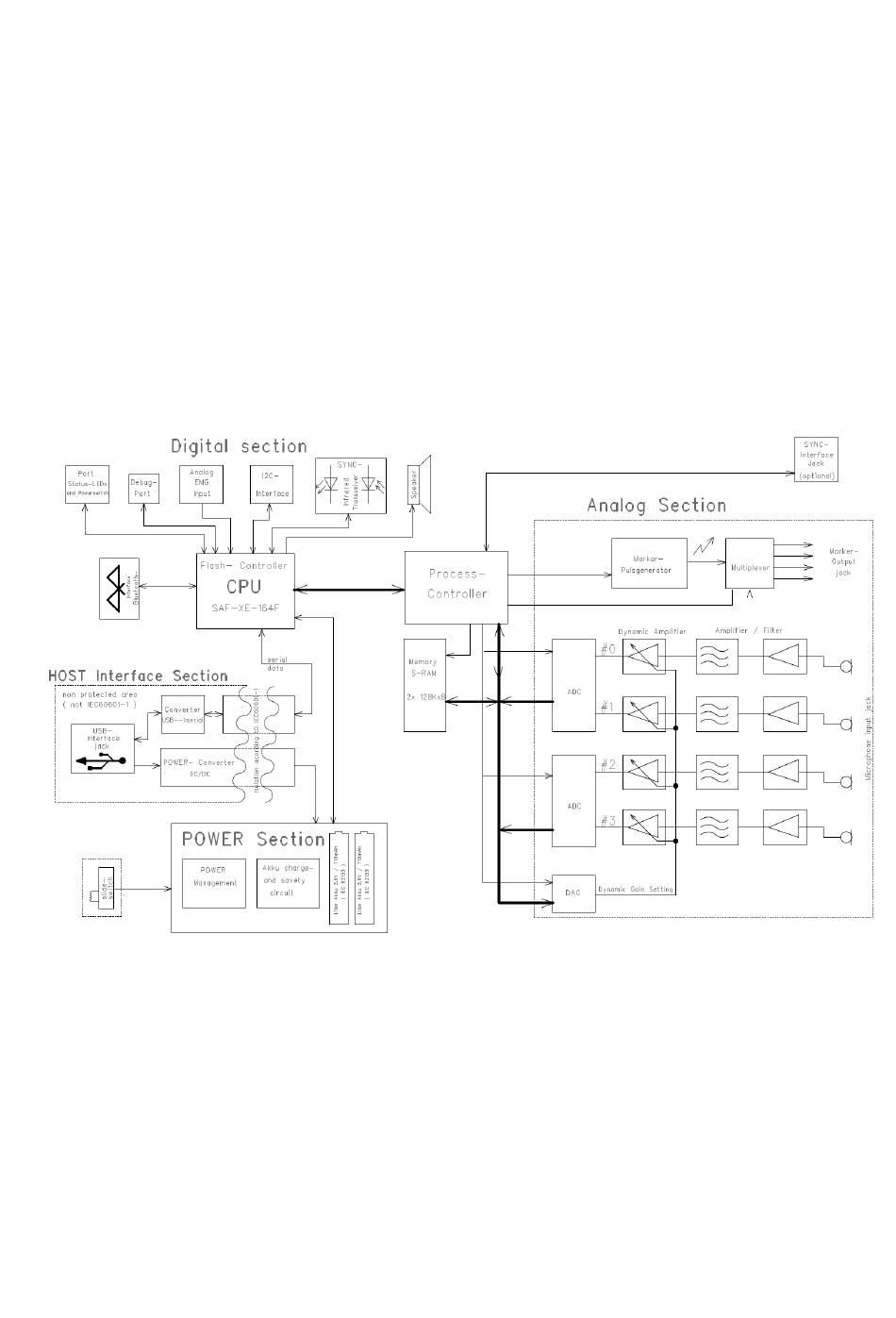

Blockschaltbild des Messsystems
+
