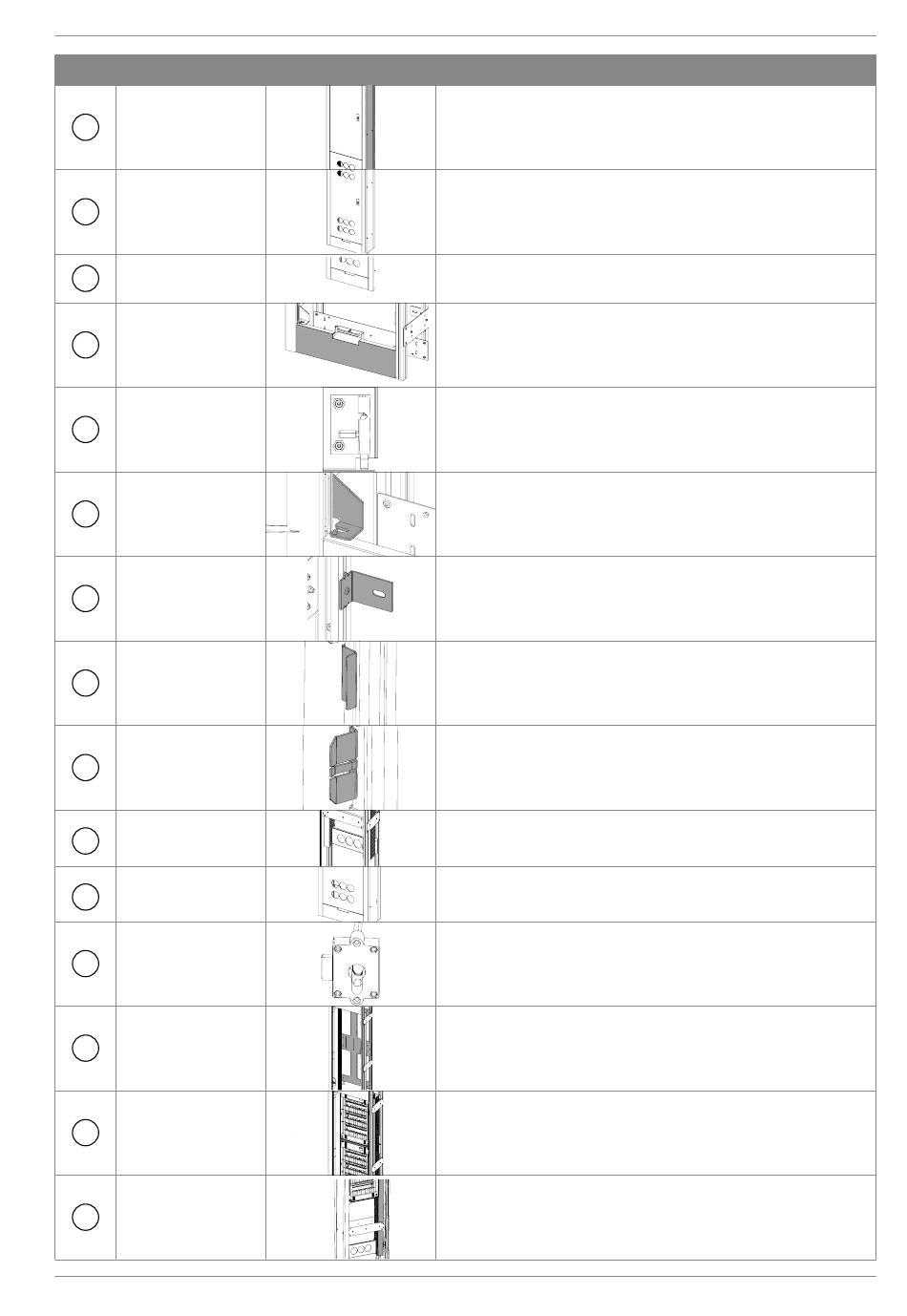

Nr . Produktname
Seitenverkleidung
5
Tür Gerätefeld
6
Leitungsauslass
7
Bodenblende
8
Scharnier
9
Gegenlager
10
Befestigungs-
lasche
11
Türanschlag
12
Türauflagen
13
Gerätefeld innen
14
Gerätefeld außen
15
Riegelschloss
16
Befestigungsblech
Kleinverteiler
17
Kleinverteiler
18
Verdrahtungs-
kanal
19
Mediensäule für Schulen
Abbildung Funktion
Die Seitenverkleidungen verdecken die äußeren Seiten
der Mediensäule.
Die Tür Gerätefeld dient zur Aufnahme verschiedener
Steckdosen und Multimedia/Datentechnikanschlüsse. Die
Tür schützt das innenliegende Gerätefeld vor Zugriff.
Durch den Leitungsauslass werden Kabel in die Medien-
säule eingeführt, die im Gerätefeld eingesteckt werden.
Die Bodenblende verdeckt den unteren Teil der Medien-
säule.
Die Scharniere sind in beiden Türen verbaut und lassen
sich über einen Zylinderverschluss entriegeln, sodass die
Türen demontiert werden können. Der Türanschlag kann
nachträglich gewechselt werden.
Das Gegenlager dient zur Aufnahme der Türen und als
Gegenlager für die Scharniere.
Die Befestigungslasche dient zum Befestigen der Medien-
säule an der Wand. Die Laschen können in der Höhe
variabel verschoben werden.
Der Türanschlag dient als Auflagerpunkt für die Türen.
Hinter der Türauflage verriegelt der Schlossriegel.
Hier können mithilfe einer Hohlwanddose Steckdosen und
Multimedia/Datentechnikanschlüsse montiert werden.
Hier können mithilfe einer Hohlwanddose Steckdosen und
Multimedia/Datentechnikanschlüsse montiert werden.
Das Riegelschloss verriegelt die Tür und dient zur Aufnah-
me eines Profilhalbzylinders.
Mit dem Befestigungsblech Kleinverteiler werden die
Kleinverteiler an der Mediensäule befestigt.
Kleinverteiler mit 2 Niederspannungsverteilern
(2 x 36 TE).
Über die Verdrahtungskanäle werden die Kabel und
Leitungen der Einbaugeräte verdrahtet und angeschlos-
sen.
Informationen zum Produkt
