Inhaltszusammenfassung für urmet 1083

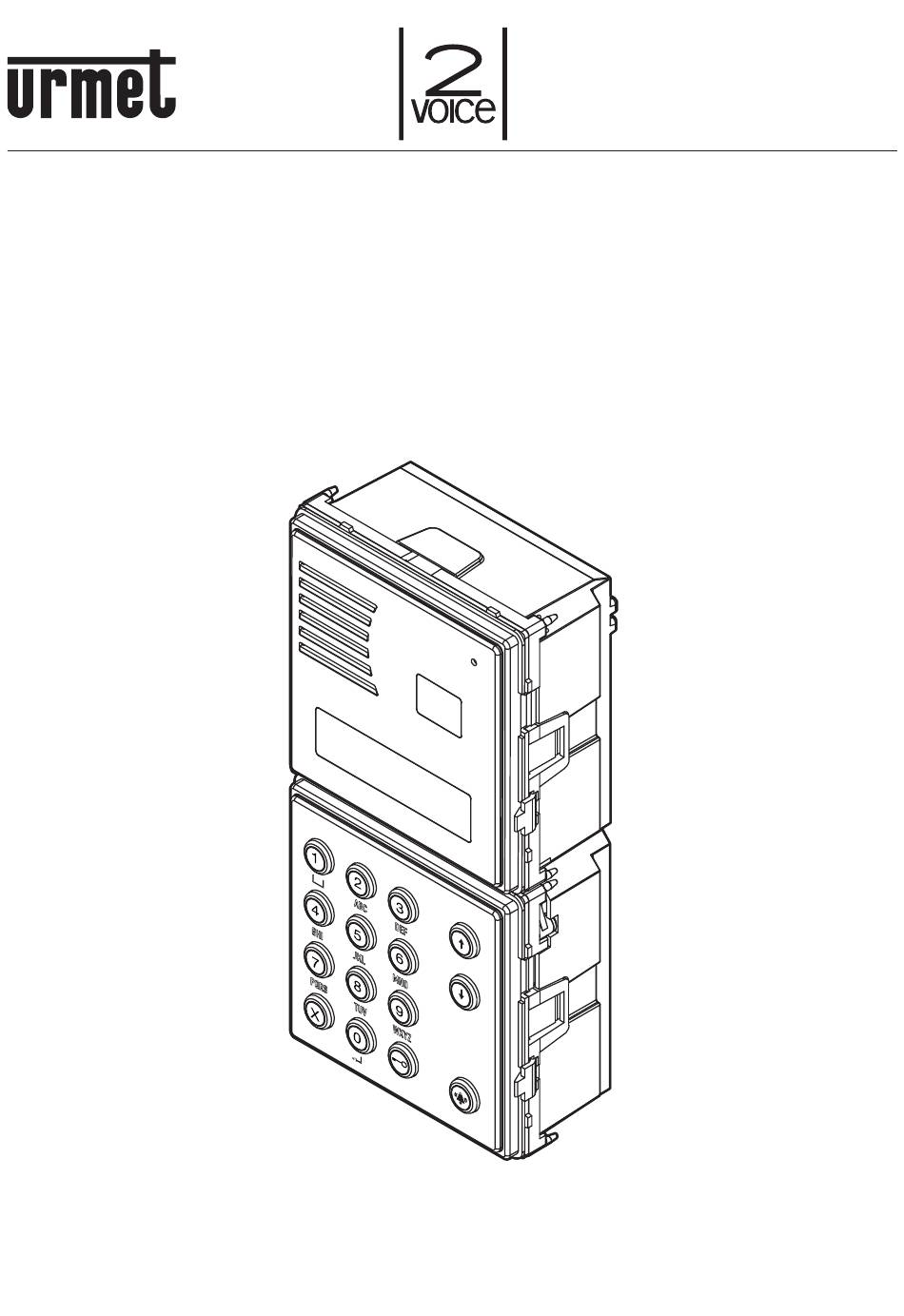

- Seite 1 Mod. 1083 DS 1083-036 LBT 8758 MODULE D’APPEL NUMÉRIQUE 2VOICE MÓDULO DE LLAMADA DIGITAL 2VOICE DIGITALES RUFMODUL 2VOICE Ref./BN 1083/19...
- Seite 32 Programmierbar via Bluetooth über tragbares Gerät mit spezielle Software. INSTALLATION Das Rufmodul BN 1083/19 ist speziell für das System Voice entworfen. Es wurde nach Sinthesi-Mechanik mit Modulen realisiert und verfügt über eine Tastatur mit 15 Tasten und ein Display mit 3 Zeichen.
- Seite 33 • Den Abdeckrahmen auf den Montagerahmen montieren • Schrauben B auf Schrauben A anziehen DS1083-036...
-
Seite 34: Beschreibung Der Klemmen / Voreinstellungen
BESCHREIBUNG DER KLEMMEN / VOREINSTELLUNGEN Bezug für das Signal der Kontrollkamera / Videoumschalter Signal der Kontrollkamera / Videoumschalter Betätigung der Fußgänger- Elektroverriegelung Plus Betätigung der Fußgänger- Elektroverriegelung mit kapazitiver Entladung Minus Betätigung der Fußgänger- Elektroverriegelung mit kapazitiver Entladung Nicht benutzen LINE Eingehende BUS-Leitung Bezug für Videoumschalter Steuerung für Videoumschalter... -
Seite 35: Anschluss Kameramodul
Für den Anschluss des Kameramoduls BN 1748/40 (in Farbe) ist auf der Rückseite des Rufmoduls ein Verbinder für das mitgelieferte Kabel vorgesehen: ROT – Plus Stromversorgung (+TC) SCHWARZ – Minus Stromversorgung (R1) WEISS – Koaxialkabel für Videosignal (V3, V5) Kamera-LEDs ausgeschaltet 1083/19 Kamera-LEDs eingeschaltet (default) 1748/40 V3 - V5 System mit Koaxialkabel PROGRAMMIERUNG Um in das Konfigurations- und Programmierung Menü... -
Seite 36: Konfigurationsprogrammierung
KONFIGURATIONSPROGRAMMIERUNG Das Konfigurationsmenü setzt sich folgendermaßen zusammen: Verlassen der KONFIGURATION Programmierung MODUL TYP <HAU> <NEB> Nur wenn Nebenstelle MODUL ID NEBEN <0> <1> CODE TYP <PHYS> <LOGIS> GERÄTE TYP <AUDIO> <VIDEO> BESETZTZEIT ANHALTEN <JA> <NEIN> Bei Eingabe von falschen Werten erscheint die folgende Ansicht TÜRVERR.-ZEIT 1 CODE NICHT... -
Seite 37: Konfigurationsparameter
Nebenstellen mit derselben ID bestehen, die aber eine verschiedene Nummer aufweisen (Siehe folgenden Parameter). – Die ID der Neben-Außenstelle muss mit der Steigleitung-ID übereinstimmen, die in der Schnittstelle der Steigleitung 1083/50 eingegeben wurde. • Nebenmodul Handelt es sich um einen Neben-Modultyp und ist in derselben Steigleitung nur ein Nebenmodul vorhanden, 0 eingeben;... - Seite 38 Je nach der Konfiguration dieses Parameters wird der Besetzt-Status durch einen Anruf vom Außenstelle untergebracht oder nicht. § Der Parameter “Unterbrechung” muss auf die gleiche Weise auf allen Rufstellen in der Anlage programmiert werden. • Türverr. -Zeit 1 Es ist die Aktivierungszeit der Fußgänger-Elektroverriegelung (Klemmen SE+/SE-) und der Aktivierung der Klemmen C/NC/NO.
-
Seite 39: Standardkonfiguration Der Rufmodule
• Funktion Postbote Falls diese Funktion aktiv ist, kann man in den Tagen und Uhrzeiten, die auf die folgenden Ansichten eingegeben wurden, die Fußgängertür einfach durch das Drücken der Taste öffnen. Die Funktion kann für jeden Wochentag aktiviert werden und daher kann ihre Zeitspanne festgestellt werden. Nach Verlassen der Konfiguration wird überprüft, ob in der Anlage ein Gerät desselben Typs (Haupt- oder Nebenmodul) und mit derselben ID schon vorliegt, und wenn es um einen Nebenmodul handelt, ob dieser dieselbe Nummer (0 oder 1) aufweist. - Seite 40 Den physischen Rufcode der Wohnung eingeben. Der Code muss das Format XYABC haben, wobei XY für die Steigleitung (00-31) und ABC für die Adresse der Wohnung (0-17) stehen. Bei Anlagen ohne Steigleitung-Schnittstelle BN 1083/50 ist der Steigleitungscode 00. Das Drücken von führt zum folgenden Schritt (logischer Code oder Türöffnercode).
-
Seite 41: Türöffnercodes-Programmierung
TÜRÖFFNERCODES-PROGRAMMIERUNG In diesem Menü kann man die Türöffnercodes verwalten, welche den Namen des Verzeichnisses nicht zugeordnet sind. Das Menü setzt sich folgendermaßen zusammen: EINGABE ÄNDERN LÖSCHEN ALLE LÖSCHEN Mit den Pfeiltasten ist es möglich, durch das Programmierung-Menü der Türöffnercodes zu blättern; mit der Taste X verlässt man die Programmierung. -
Seite 42: Audio-Einstellung
Ist das Rufmodul zur Verwendung der physischen Codes konfiguriert, den 5-stelligen Code eingeben. Er setzt sich folgendermaßen zusammen: ccnnn, wobei cc die Steigleitung (von 00 bis 31) und nnn die Wohnungsnummer (von 000 bis 17) anzeigen. In Anlagen ohne Steigleitung-Schnittstelle BN 1083/50 ist der Steigleitungscode 00. - Seite 43 Und dann kehrt das Display zurück zum Ruhezustand; Ist der Code korrekt, aber das System besetzt, erscheint die Ansicht: LINIE TÄTIG WARTEN Wenn das System wieder frei ist, kann man wieder anrufen. Es ist möglich einen physischen Code einzugeben, der mit Nullen anfängt, aber man muss die Nullen weglassen (z.B.
- Seite 44 • Auf dem Display erscheint einen Namen: ABATE MARIO • Nun unter Verwendung der Tastatur den Anfangsbuchstabe des gesuchten Namens auswählen; es wird der erste Name angezeigt, der mit dem eingegebenen Buchstabe anfängt; mit den Pfeiltasten den gewünschten Namen aussuchen. •...
-
Seite 45: Verwaltung Der Elektroverriegelungen
SPEZIALCODES SENDEN Befinden sich im System Spezialdecoder, kann man vom Rufmodul Befehle für die Aktivierung der Ausgänge für Lasten (Treppenlichter, Tore, …) senden. Wenn das Rufmodul im Ruhezustand ist, beim Drücken der Taste 0 erscheint CODE: Die Taste 0 zwei Sek. lang gedrückt halten. Das Rufmodul schaltet in den Spezialcodes-Modus um und die Meldung erscheint: SPEZIAL CODE: Den in Speziladecoder programmierten 3-stelligen Code (von 1 bis zu 55), der man bedienen muss,... -
Seite 46: Programmierung Via Bluetooth
Konfiguration, Namen und Türöffnercodes. Unter Verwendung des Kennworts auf die Programmierung zuzugreifen und die auf PDA oder Telefon vorher installierte Software Voice_Mobile aktivieren (von der Website Urmet herunterladbar) und über Telefon den Anschluss der Telefonsoftware an das Rufmodul durchführen. Auf dem Display erscheint:... - Seite 47 DS1083-036...
