Installation
English
Package Contents
•
USRobotics Wireless ADSL2+
Router
•
12V DC Power Supply
•
Ethernet Cable

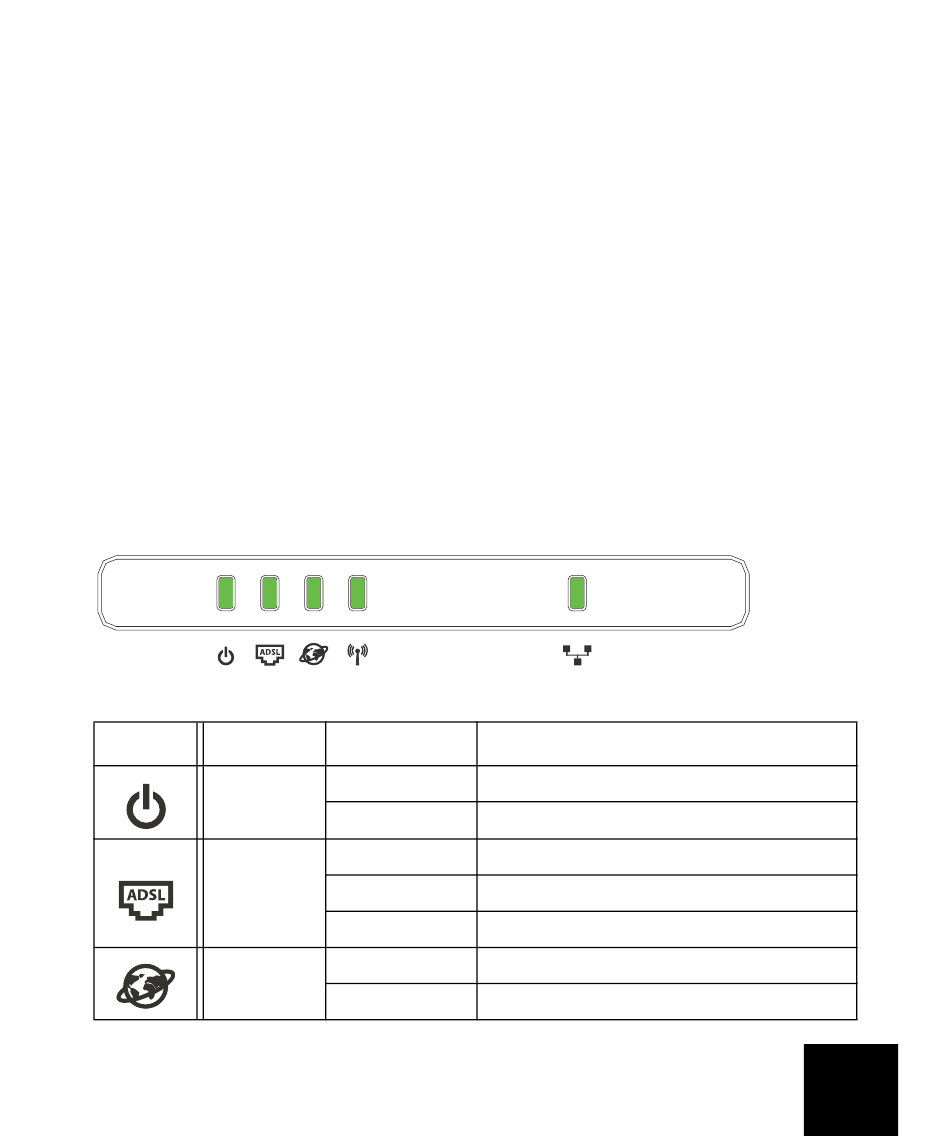

Physical Features
Front
The wireless router has the following status LEDs:
Symbol
Name
Power
ADSL
PPP
•
•
•
State
Condition
Off
Not receiving power.
Solid
Receiving power.
Off
No ADSL connection.
Solid
ADSL link is achieved.
Flashing
ADSL link is being established.
Off
No PPP connection.
Solid
PPP connection is achieved.
Installation CD-ROM
Quick Installation Guide
Telephone Cable
English
