Description du produit

3.1 Description générale
Le système EASY view 3D est constitué d'une tête comportant deux caméras, d'un éclairage, d'une unité
FR
de processeur d'images et d'un écran compatible 3D avec lunettes de 3D�
Pour faciliter l'utilisation, la tête est fixée à un bras support réglable.

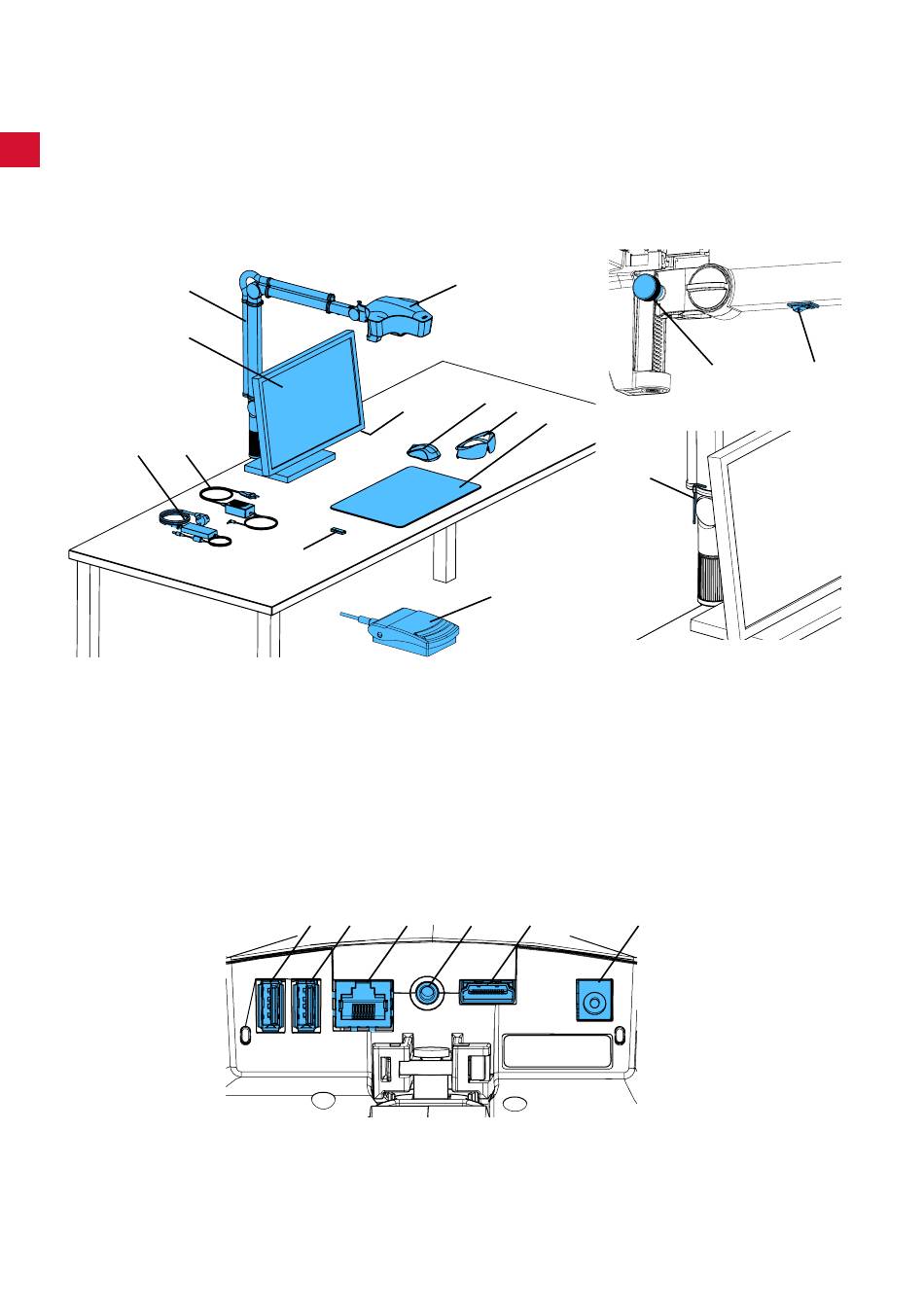

3.2 Composants et éléments fonctionnels
2
3
5 4
1 Tête
2 Bras support avec socle
3
Écran
4 Adaptateur secteur de l'EASY view 3D
5 Adaptateur secteur de l'écran
6
Dispositif de réglage en hauteur (réglage de
la netteté)
7 Interrupteur marche / arrêt de l'EASY
view 3D
Connecteurs
20 Alimentation
21 Sortie HDMI
22 Connecteur USB pour clé USB
8
14
22 24 25
- 6 -
1
11
13
12
9
10
8 Interrupteur marche / arrêt de l'écran
9 Outil de réglage de la force de serrage
(clé Allen)
10 Pédale
11 Souris
12 Sous-main
13 Lunettes de 3D
14 Clé mémoire USB
23 21 20
Fig. 2
23 Pédale
24 Connecteur USB pour la souris
25 Réseau
6 7
Fig. 1
