3.3 标准交付
1 EASY view 3D "易视"带电源装备和电源线的摄
像头
1 带电线的支撑臂和含通用夹的底座
1 带电源装备和电源线的显示屏
1 三维眼镜
3.4 配件
2200 0420 用螺丝安装的底座
2200 0410 含通用夹的底座
2400 0501 EASY view 3D Converter 3D/2D
2400 0502 EASY view 3D "易视"的HDMI 录像机
2400 0503 EASY view 3D HDMI 分配器
2400 0504 Easy view 3D 易视 HDMI 录像机含多
2400 0505 Easy view 3D 易视 HDMI 分屏器含多
ZH
4 调试
4.1 开箱
⇒ 从装运箱中取出机器和配件。
⇒ 检查交付是否完整（与交付标准对比）

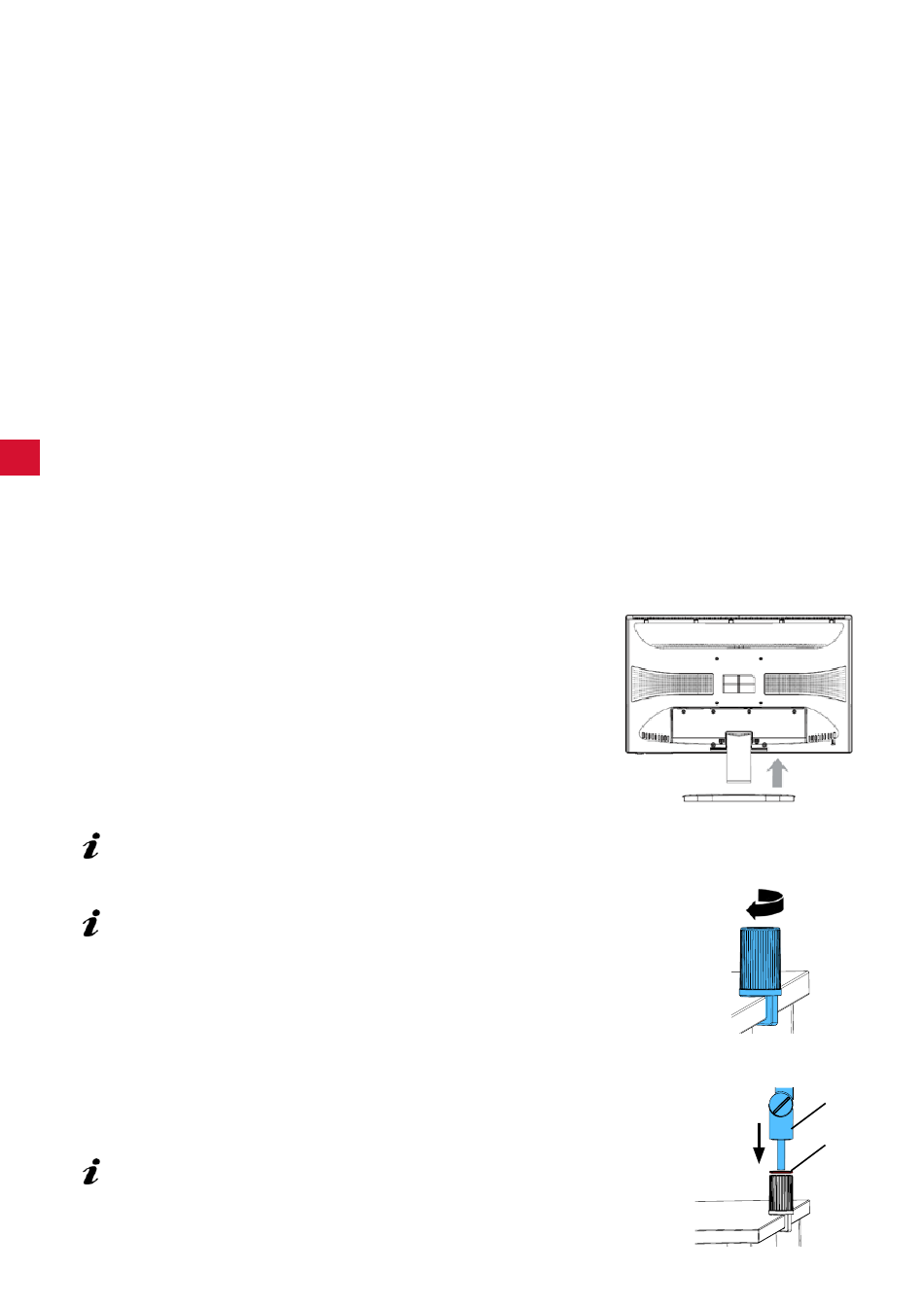

4.2 安装显示屏支架
⇒ 将软垫放在平坦的表面。
⇒ 放上带屏幕的显示屏。
⇒ 从支架上除去保护膜。
⇒ 将附带的支架连接到显示屏支架。
4.3 设置
选择有充足照明的工作区，以安装EASY view 3D"易视"系统。如果
再使用霓虹灯，可能需要减少照明。工作件上外光的反射可能会导
致干扰。将桌垫（图1、12）放在工作台上。
配置桌垫的表面结构和颜色已选好，以减少对眼睛的刺激。请不要
使用表面有纹理或反光的桌垫或桌面，因为可能会干扰视线。
4.3.1 安装支撑臂
支撑臂最好安装在桌子的背面或侧面，距离前边沿至少400毫米。
这就可以利用支撑臂的整个旋转范围。
⇒ 用通用夹将底座安装在工作台背面或侧面(图4）。
通用夹适用于板厚为18-74毫米的工作台。
更多有关安装选项，请参阅第 3.4 章。
⇒ 将支撑臂（2）插进底座。确保红色塑料盘（30）放置在底座和
支撑臂之间。
摄像头的电源线集成到支撑臂中，鼠标、脚踏开关和显示屏的电
线已经引入到支撑臂背面的电线导管。
用途电源适配器
用途电源适配器
1 U盘(USB记忆棒)
1 鼠标
1 脚踏开关
1 桌垫
1 快速入门指南
2400 0506 Easy view 3D 易视 三维 / 二
2400 2101 EASYbooth大展示套装
9000 37809 三维眼镜
9000 37901 EASY view 3D "易视"
- 6 -
维转换器含多用途电源适配器
HDMI录像机耳机 (只用于
2400 0502 / 2400 0504)
图3
图4
图5
2
30
