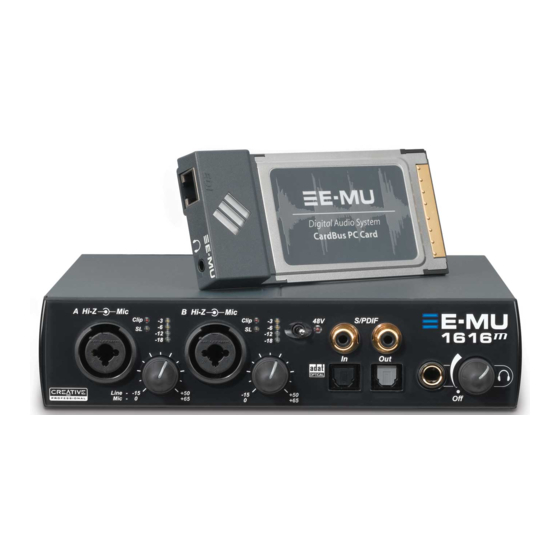

E-Mu 1616 Schnellstartanleitung
  1. Anleitungen
  2. Marken
  3. E-Mu Anleitungen
  4. Musikanlagen
  5. 1616
  6. Schnellstartanleitung

E-Mu 1616 Schnellstartanleitung

Digitalaudio-system
Vorschau ausblenden Andere Handbücher für 1616:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 25
Mana GS.fm Page 1 Thursday, March 10, 2005 2:59 PM
1 - Introduction
Thank you for purchasing the E-MU 1616 or E-MU 1616M digital audio system. We've designed your E-MU Digital Audio
System to be logical, intuitive and above all, to provide you with pristine sound quality. Both systems provide true studio-
quality, 24-bit/192kHz multi-channel recording and playback at a truly astounding price.
System Requirements
®
®
• Genuine Intel
Pentium
III, AMD
• Intel, AMD or 100% compatible motherboard & chipset
• Windows 2000 SP4, or Windows XP SP1
• 256 MB RAM
• 500 MB of free hard disk space for full installation.
• Available CardBus (type 2) compliant slot
• XVGA Video (1024 x 768)
• CD-ROM drive required for software installation.
• Headphones or amplified speakers
Other applications may have higher system requirements or may require a microphone.
Package Contents
E-MU 1616
• E-MU 02 CardBus card
• MicroDock
• +48VDC AC Adapter
• EDI (E-MU Digital Interface) cable
• MIDI Breakout Cable
• E-MU Digital Audio System Software/Driver Install CD-ROM
• Production Tools Software Bundle CD-ROM
• This Quick Start guide
®
®
K6
class processor operating at 500 MHz or faster
E-MU 1616M
• E-MU 02 CardBus card
• MIcroDock M (Mastering-grade converters)
• +48VDC AC Adapter
• EDI (E-MU Digital Interface) cable
• MIDI Breakout Cable
• E-MU Digital Audio System Software/Driver Install CD-ROM
• Production Tools Software Bundle CD-ROM
• This Quick Start guide
Getting Started - 1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für E-Mu 1616

Inhaltszusammenfassung für E-Mu 1616

  • Seite 25: Systemanforderungen

    Mana GS (DE).fm Page 25 Thursday, March 10, 2005 3:07 PM 1 - Einleitung Herzlichen Dank für den Kauf des E-MU 1616 oder E-MU 1616M Digitalaudio-Systems. Das E-MU Digital Audio System ist logisch, intuitiv und liefert vor allem eine erstklassige Klangqualität. Beide Systeme ermöglichen die Mehrkanalaufnahme und -wiedergabe mit 24-Bit/192kHz in echter Studioqualität zu einem wirklich erstaunlichen Preis.

  • Seite 26: Die E-Mu 02 Cardbus Card

    2 - Hardware-Installation Die E-MU 02 CardBus Card Die E-MU 02 CardBus Card ist das Herz des Systems und enthält E-MUs leistungsstarken E-DSP Chip. Der leistungsstarke Hardware DSP dieser kleinen Karte entlastet die CPU Ihres Computers, damit zusätzliche Software-Plugins verwendet oder andere Aufgaben erfüllt werden können.

  • Seite 27: Microdock An Die 02 Cardbus Card Anschließen

    Mana GS (DE).fm Page 27 Thursday, March 10, 2005 3:07 PM MicroDock an die 02 CardBus Card anschließen Verbinden Sie die mit „EDI“ bezeichnete RJ-45 Buchse der E-MU 02 CardBus Card mit dem passenden Anschluss (namens “EDI”) am MicroDock. Als Kabel wird ein speziell abgeschirmtes, standard CAT 5e Netzwerkkabel zur Vermeidung von RF-Emissionen verwendet.

  • Seite 28: Windows 2000 Oder Windows Xp

    3 - Software-Installation Digital Audio System-Treiber und -Anwendungen installieren/deinstallieren Installieren Sie die Patchmix DSP Software und Treiber, sobald Sie die E-MU 02 CardBus Card installiert und Ihren PC neu gestartet haben. Windows 2000 oder Windows XP (Die Software ist mit anderen Windows-Versionen nicht kompatibel.) 1.
  • Seite 29 Mana GS (DE).fm Page 29 Thursday, March 10, 2005 3:07 PM 4 - Anschlüsse Elementare MIDI-Synthesizer Anschlüsse MIDI In Plattenspieler MIDI 1 MIDI Out Audio Synthesizer Phono MIDI Cable 48 VDC AC-Adapter CardBus Card Desktop- Audio Boxen an zu den Desktop- 1/8"...
  • Seite 30 Mana GS (DE).fm Page 30 Thursday, March 10, 2005 3:07 PM 30 - E-MU Digital Audio System...
  • Seite 31 Mana GS (DE).fm Page 31 Thursday, March 10, 2005 3:07 PM Erste Schritte - 31...

  • Seite 32: Vorderseitige Anschlüsse

    Mana GS (DE).fm Page 32 Thursday, March 10, 2005 3:07 PM 5 - MicroDock & MicroDock M Das MicroDock wird über das EDI-Kabel mit der E-MU 02 CardBus Card verbunden. Auf der Vorderseite des MicroDock befinden sich 2 symmetrische Mic/Line Preamp-Eingänge, ADAT Digital-Eingänge/Ausgänge mit 8 Kanälen, Stereo S/PDIF Digital-Eingang/Ausgang sowie ein Stereo-Kopfhörerausgang mit Pegelregler/Netzschalter.
  • Seite 33 Mana GS (DE).fm Page 33 Thursday, March 10, 2005 3:07 PM Die vorderseitigen Mono Mic/Line-Eingänge A & B sind als symmetrische Mikrofon-Eingänge, hochohmige Gitarren-Pickup-Eingänge oder symmetrische Line-Pegel-Eingänge einsetzbar. Die Neutrik-Kombibuchse akzeptiert Mikrofone mit standard XLR-Anschluss oder Line-Pegel/ Preamp- Sektion hochohmige Eingänge mit 1/4“ TRS-Klinkenstecker. Warnung: Manche Mikrofone können durch Phantomspannung beschädigt werden.

  • Seite 34: Rückseitige Anschlüsse

    10dBV Standard oder den Pro-Audio +4 dBu Standard eingestellt werden. Es sind symmetrische TRS- oder asymmetrische TS-Kabel einsetzbar. Symmetrische Kabel sind rauschärmer und liefern einen +6dB höheren Signalpegel, aber standard Mono-Instrumenten- kabel funktionieren auch gut. 34 - E-MU Digital Audio System...
  • Seite 35 Diese Stereo-Mini-Klinkenbuchsen (3.5 mm) duplizieren die Line-Pegel-Ausgänge 1-3 und sind für Alternative Ausgänge die einfache Verbindung mit Computer-Aktivboxen konzipiert. Verbindet das MicroDock über ein CAT 5e Computerkabel mit der E-MU 02 CardBus Card. Das mit EDI-Anschluss dem MicroDock gelieferte Kabel ist speziell abgeschirmt, um unerwünschte RF-Emissionen zu verhindern.

  • Seite 36: Weitere Informationen

    Da das E-MU Digital Audio System ständig erweitert wird, möchten Sie wahrscheinlich in puncto Software und neuen Optionen für Ihr E-MU Digital Audio System auf dem neuesten Stand bleiben. All dies — und weitere hilfreiche Infos — finden Sie unter www.emu.com.
  • Seite 65 M❂n❂ ✴✺.❇m ✩5 ] ` ] - 65...
  • Seite 66 M❂n❂ ✴✺.❇m ✩✩ ] ` ] 66 - E-MU...
  • Seite 67 M❂n❂ ✴✺.❇m ✩✪ ] ` ] - 67...
  • Seite 68 M❂n❂ ✴✺.❇m ✩✫ ] ` ] 5 - MicroDock & MicroDockM MicroDock E-MU 02 PC MicroDock ADAT S/PDIF 68 - E-MU...
  • Seite 69 M❂n❂ ✴✺.❇m ✩✬ ] ` ] MicroDock Hi-Z Neutrik 1/4" TRS S/PDIF S/PDIF S/PDIF S/PDIF 24bit 44.1kHz 48kHz 88.2kHz 96kHz 176.4kHz 192kHz ADAT ADAT 24bit 44.1kHz/48kHz Word Clock Word Clock PatchMix DSP S/PDIF ® ADAT 88.2 96 176.4 192kHz ADAT S/MUX ADAT 88.2/96kHz...
  • Seite 70 M❂n❂ ✴✺.❇m ✪✣ ] ` ] 24bit PatchMix DSP -10dBV +4dBu +6dB 70 - E-MU...
  • Seite 71 M❂n❂ ✴✺.❇m ✪✤ ] ` ] 24bit 1L/R PatchMix DSP On/Off -10dBV +4dBu RIAA 2L/R & +60dB PatchMixDSP MIDI MIDI MIDI MIDI MIDI MIDI 1& 2 MIDI MIDI PatchMix DSP MIDI 3.5mm MicroDock E-MU 02 PC MicroDock - 71...
