Hardware im Überblick
Vorderseite DD9500/DD9800
LED-Anzeigen an der Vorderseite
Data Domain DD9500 and DD9800 Systems 6.1 Hardwareüberblick und Installationshandbuch
18
Die vier SSDs (Solid State Drives), der SP (Speicherprozessor) und die Lüfter sind
von der Vorderseite des Systems aus zugänglich. Der SP muss herausgezogen
werden, um den Zugang zu den DIMMs zu ermöglichen. Die Lüfter sind ohne
Herausziehen oder Entfernen des SP zugänglich und außerdem Hot-Swap-fähig. Das
Foto zeigt die Schnittstellen an der Vorderseite des Systems.

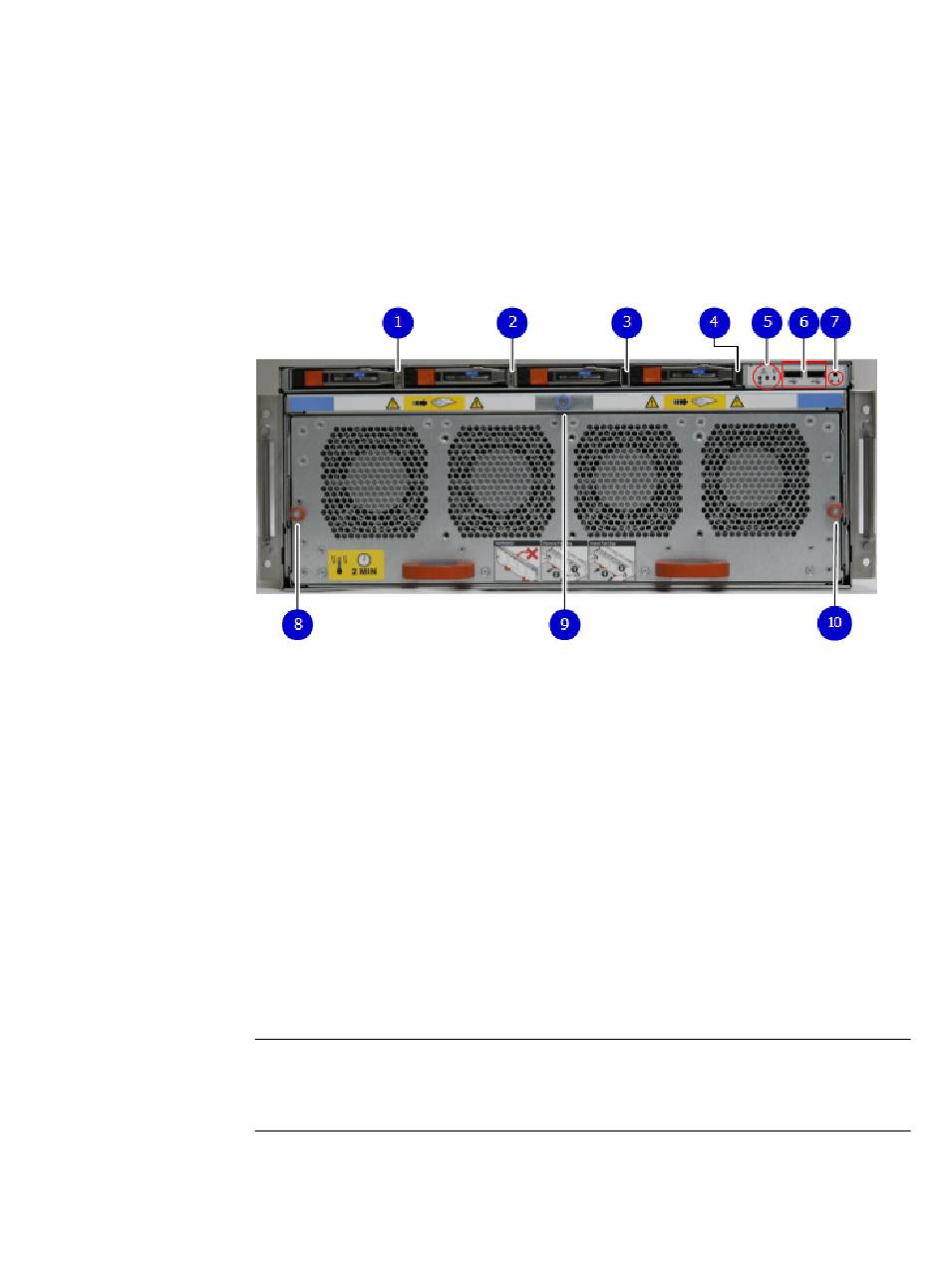

Abbildung 2 Komponenten an der Vorderseite
1. SSD-Steckplatz 0
2. SSD-Steckplatz 1
3. SSD-Steckplatz 2
4. SSD-Steckplatz 3
5. LEDs an der Vorderseite
6. USB-Ports
7. Netzschalter
8. Rändelschraube des Lüfterschachts (links)
9. Rändelschraube des SP-Moduls zur Befestigung des Auswurfhebels
10. Rändelschraube des Lüfterschachts (rechts)
An der Vorderseite rechts neben SSD 4 (in Steckplatz 3) befinden sich 3 LEDs, die
den allgemeinen Systemstatus anzeigen. Die Netz-LED leuchtet blau, wenn das
System eingeschaltet ist.
Hinweis
Wenn das System mit der Stromversorgung verbunden (angeschlossen) ist und die
blaue LED nicht leuchtet, ist das System ausgeschaltet.
Die SP-Service-LED leuchtet im Normalfall nicht. Sie leuchtet gelb, wenn eine
Wartung des SP (Speicherprozessor) erforderlich ist. Die Gehäuse-Service-LED
leuchtet im Normalfall nicht. Sie leuchtet gelb, wenn eine Wartung des SP oder
anderer austauschbarer Teile erforderlich ist. Die Netz- und die Gehäuse-Service-LED
sind durch die Frontblende sichtbar.
