Seite 15: Installationsschritte

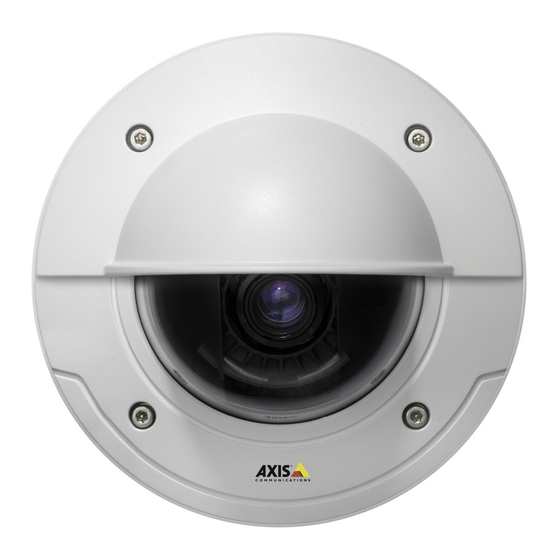

Seite 15 Installationshandbuch für Hängemontageset Dieses Handbuchbeschreibt die Anbringung des Hängemontagesets für die Netzwerk- Kameramodelle AXIS P3343-VE, AXIS P3344-VE, und AXIS P3346-VE. Das Hängemontageset ist für verschiedene Montagehalterungen geeignet. Weitere Informationen hierzu finden Sie unter "Zubehör" unter "www.axis.com". Bitte lesen Sie zunächst das Handbuch vollständig durch, bevor Sie mit der Installation beginnen. - Seite 16 Seite 16 Installationshandbuch für Hängemontageset Paketinhalt • 1 Wetterschutz • 1 Hängemontage-Adapter • 4 M4x8-Schrauben M4x8-Schrauben Hängemontage-Adapter (Untenansicht) Wetterschutz Hängemontage-Adapter (Seitenansicht)
-
Seite 17: Hängemontageset Installieren
Installationshandbuch für Hängemontageset Seite 17 Hängemontageset installieren 1. Montieren Sie die gewünschte Halterung gemäß den im Lieferumfang des Montagesatzes enthaltenen Anweisungen. Verwenden Sie das mit der Netzwerk-Kamera mitgelieferte Netzwerkkabel oder bereiten Sie ein Netzwerkkabel gemäß den Anweisungen im Installationshandbuch Ihrer Kamera vor. 2. - Seite 18 Seite 18 Installationshandbuch für Hängemontageset 3. Bringen Sie den Hängemontage-Adapter an der Halterung an und sichern Sie ihn mit der Arretierschraube. Arretierschraube 4. Entfernen Sie die Kameraeinheit aus dem Kameragehäuse, indem Sie die Federn zur Seite drücken. Ziehen Sie das Netzwerkkabel durch den Dichtungsring im Kameragehäuse.
- Seite 19 Installationshandbuch für Hängemontageset Seite 19 5. Schließen Sie alle erforderlichen Kabel an der Kameraeinheit an. Ziehen Sie die Federn im Kameragehäuse zur Seite und setzen Sie die Kameraeinheit so ein, dass sie einrastet. 6. Setzen Sie das Kameragehäuse bzw. die Kamera in den Hängemontageset-Adapter ein und befestigen Sie es/sie, indem Sie die unverlierbaren Schrauben anziehen.
- Seite 20 Seite 20 Installationshandbuch für Hängemontageset 7. Befestigen Sie die Kuppelabdeckung mit den unverlierbaren Schrauben.
