ABB i-bus
®
EIB / KNX
Technische Daten
Versorgung
Sensor-Daten
8
Schwenkbereich
Bedien- und Anzeigeelemente
Anschlüsse
Farbe
Schutzart
Umgebungstemperaturbereich
Abmessungen
Gewicht
Approbation
CE-Zeichen
normaler Erfassungsbereich (horizontal)
BM/A 1.2

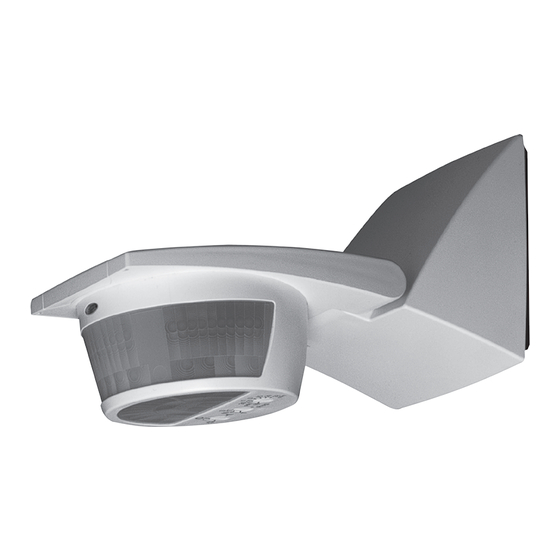

Wächter-Sensor, AP
BM/A 1.2, GJ B000 6132 A0139
Der Wächter-Sensor ist für die Monta-
ge an festen Decken oder Wänden vor-
gesehen.
Mit seinem Erfasungsbereich von 220°
eignet er sich auch zur Überwachung
von angrenzenden zurückspringenden
Fassadenbereichen.
Zusätzlich zur Bew egungserkennung
kann der Sensor mit Hilfe seiner inte-
grierten Meldefunktion Bewegungen
innerhalb einer gewissen Zeit erken-
nen. Somit ist es möglich, den Sensor
in Meldersysteme zu integrieren.
– EIB
– Erfassungsbereich
– Max. Reichweite
– Überwachungsdichte
– Horizontal
– Vertikal
– Potentiometer
– Potentiometer
– EIB
– weiß
– IP 55, EN 60 529
– Betrieb
– 85 x 145 mm (B x T)
– 0,25 kg
– EIB-zertifiziert
– gemäß EMV Richtlinie und
Niederspannungsrichtlinie
Seite 1 von 10
BMA_12_TD_DE_V2-0
2CDC 507 044 D0101
Der Wächter-Sensor besitzt außerdem
noch eine Dämmerungssensorfunktion.
Diese Funktion löst bei Über- und Un-
terschreiten einstellbarer Helligkeits-
werte Telegramme aus.
Mit drei Potentiometern auf der Unter-
seite des Gerätes oder über die Para-
meter in der ETS kann die Betriebsart,
die Nachlaufzeit und die Empfindlich-
keit des eingebauten Dämmerungs-
schalters eingestellt werden.
Mit Hilfe der beliegenden Jalousie kön-
nen Störquellen ausgeblendet oder der
Erfassungbereich eingeschränkt werden.
24 V DC, erfolgt über die Buslinie
Horizontal 220°
ca. 16m (bei Montagehöhe 2,5 m und
horizontaler Ausrichtung)
92 Sektoren mit 368 Schaltsegmenten
+/– 30°
90° nach oben,
40° nach unten
Dämmerungssensor ca.0,5 ...1000 Lux
Nachlaufzeit 10 s ... 32 min
über beiliegende Busanschlussklemme
– 25 °C ... 55 °C
Erfassungsbereich mit Rückfeldüberwachung
BM/A 1.2
8
