PNI ESCORT P03 B Benutzerhandbuch
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Parking assist system / Система за подпомагане при паркиране /
Parkassistenzsystem / Sistema de asistencia de aparcamiento / Système d'aide au
stationnement / Parkolási segédrendszer / Sistema di assistenza al parcheggio / System
wspomagania parkowania / Senzori parcare cu afisaj in oglinda
EN
BG
DE
ES
FR
HU
IT
PL
RO
PNI ESCORT P03 B
User manual .............................................
Ръководство за потребителя ................
Benutzerhandbuch ...................................
Manual de usuario ....................................
Manuel utilisateur .....................................
Használati utasítás ...................................
Manuale utente ........................................
Instrukcja obsługi .....................................
Manual de utilizare ...................................
2
8
14
20
26
32
38
44
50
Inhaltsverzeichnis
Verwandte Anleitungen für PNI ESCORT P03 B
Inhaltszusammenfassung für PNI ESCORT P03 B
-
Seite 1: Inhaltsverzeichnis
PNI ESCORT P03 B Parking assist system / Система за подпомагане при паркиране / Parkassistenzsystem / Sistema de asistencia de aparcamiento / Système d’aide au stationnement / Parkolási segédrendszer / Sistema di assistenza al parcheggio / System wspomagania parkowania / Senzori parcare cu afisaj in oglinda User manual .......... -
Seite 14: Besondere Aufmerksamkeit

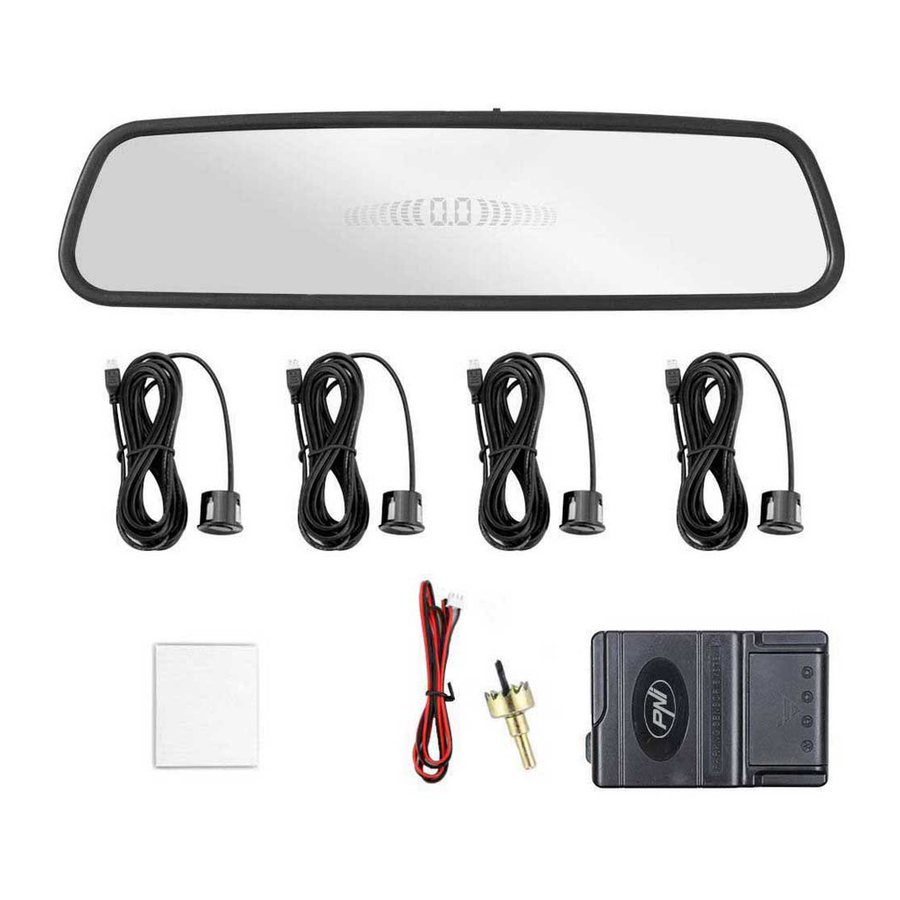

Schäden oder Verletzungen, die aus der falschen Installation oder Verwendung dieses Produkts resultieren. KURZE PRÄSENTATION Das Einparkhilfesystem PNI Escort P03 B besteht aus 4 Ultraschallsensoren, Steuergerät und Rückspiegel mit LED-Anzeige. Das System erkennt den Abstand zwischen dem Fahrzeug und den Hindernissen mithilfe der Ultraschallsensoren, die in der hinteren Stange installiert sind. - Seite 15 Ernährung Spiegel mit LED-Anzeige Boden Sensoren im Stoßfänger montiert Rückspiegel mit LED-Anzeige Steuereinheit Sensoren Rückfahrlicht INSTALLATION Unterbrechen Sie die elektrische Anlage des Autos. Reinigen Sie die Stoßstange des Fahrzeugs. Benutzerhandbuch...
- Seite 16 Messen und markieren Sie die vertikale Position der Sensoren gemäß der folgenden Abbildung und achten Sie auf einen Abstand von 50-70 cm (idealerweise 55 cm). Messen und markieren Sie die horizontale Ausrichtung der Sensoren. Die externen Sensoren müssen einen Abstand von 15 - 20 cm zur Stoßfängerkante haben.
- Seite 17 Hinweis: Versuchen Sie, den Bohrer so fest wie möglich und parallel zum Boden zu halten. Führen Sie das Sensorkabel in das entstandene Loch ein, bis der Sensorkörper den Stoßfänger erreicht. Aufzeichnungen: • Beachten Sie die auf der Rückseite des Sensors angegebene Montagerichtung.
-
Seite 18: Sensortest
Markiere den Faden richtig. Nehmen Sie den Schalthebel vom Marsch und vom Zündschlüssel ab. Die Stromkabel und den Rückspiegel mit dem Schaltplan an das Steuergerät anschließen. Hinweis: Schützen Sie alle mit dem Isolierband hergestellten Verbindungen. SENSORTEST • Schlüssel und Kontakt einfügen. Stellen Sie den Schalthebel in die Marschposition. - Seite 19 Bei einem kleinen Einfallswinkel und einer Glasoberfläche oder einer anderen glatten Oberfläche wird das Hindernis möglicherweise nicht erkannt, da die Signale reflektiert werden. Kugelförmige Objekte haben eine unregelmäßige Oberfläche. Das Hindernis wird möglicherweise nicht erkannt, da die Signale reflektiert werden. Schaum- oder Schwammobjekte...
- Seite 56 Déclaration de conformité simplifiée de l’UE SC ONLINESHOP SRL déclare que Système d’aide au stationnement PNI Escort P03 B est conforme à la directive EMC 2014/30/EU. Le texte complet de la déclaration de conformité UE est disponible à l’adresse Internet suivante: https://www.mypni.eu/products/6572/download/certifications...
