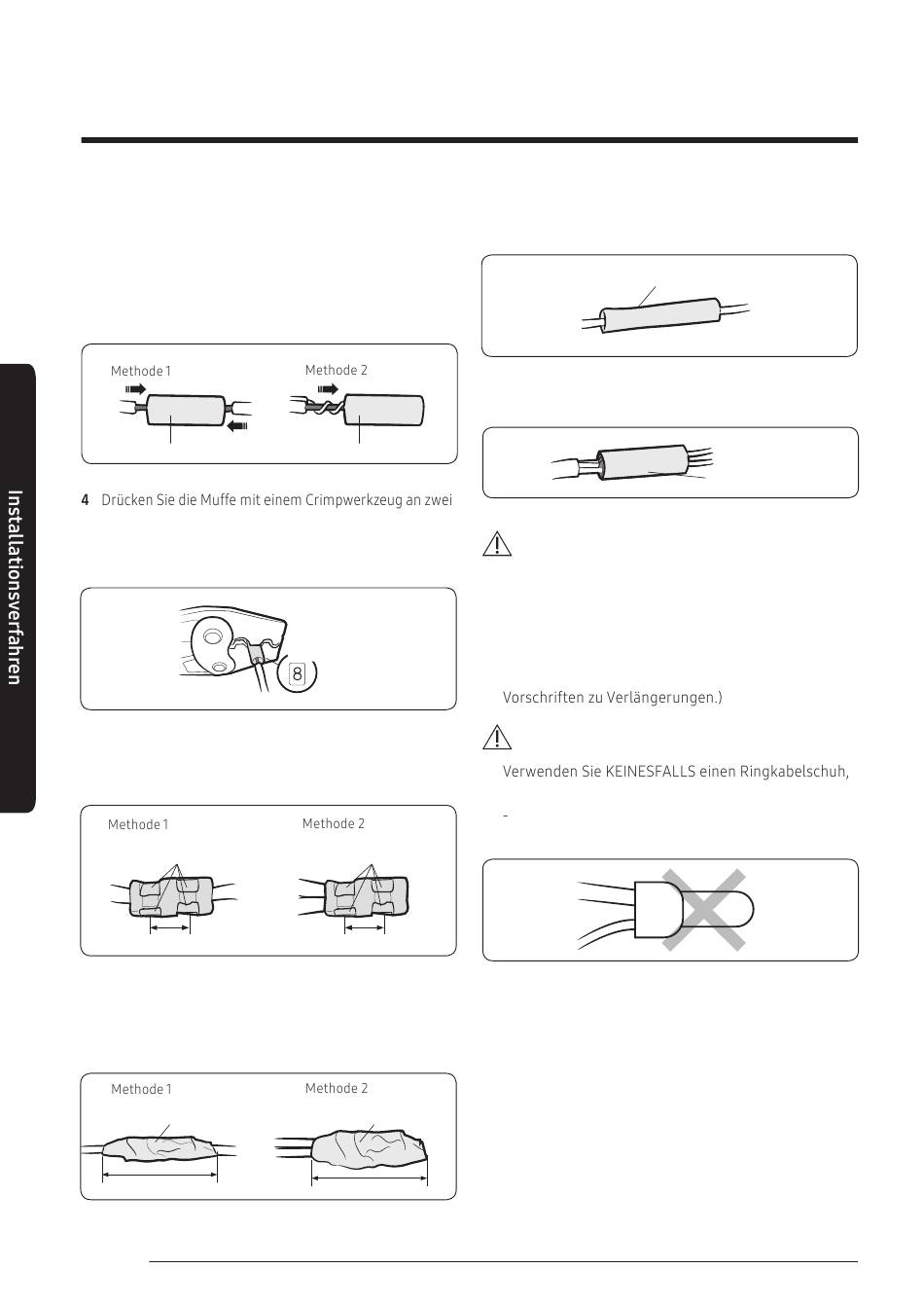

Installationsverfahren
3 Führen Sie beide Enden des Stromkabelkerndrahts in
die Verbindungsmuffe.
• Methode 1:Schieben Sie den Kerndraht von beiden
Seiten in die Muffe.
• Methode 2: Verdrillen Sie die Kerndrähte und
schieben Sie sie in die Muffe.
Verbindungsmuffe
Punkten zusammen, drehen Sie sie um und drücken Sie
zwei weitere Punkte an der gleichen Stelle zusammen.
• Die Verpressung sollte 8,0 betragen
• Ziehen Sie an beiden Kabelenden, nachdem Sie sie
zusammengedrückt haben, und stellen Sie sicher,
dass sie fest zusammengepresst sind.
Viermal zusammendrücken
5mm
5 Wickeln Sie das Isolierband zweimal oder öfter darum
und bringen Sie den Schrumpfschlauch in der Mitte
des Isolierbands an.
Es werden drei oder mehr Isolationsschichten benötigt.
Isolierband
40mm
Deutsch
18
Verbindungsmuffe
Verpressung
Viermal zusammendrücken
5mm
Isolierband
35mm
6 Erhitzen Sie den Schrumpfschlauch, damit er sich
zusammenzieht.
Schrumpfschlauch
7 Wenn sich der Schlauch zusammengezogen hat,
umwickeln Sie ihn mit Isolierband.
ACHTUNG
• Stellen Sie sicher, dass die Verbindungsstellen nicht
freiliegen.
• Sie müssen Isolierband und einen Schrumpfschlauch
aus verstärkten Isolationsmaterialien verwenden,
welche über dieselbe Stehspannung wie das
Stromkabel verfügen. (Beachten Sie die lokalen
WARNUNG
•
wenn Sie das Stromkabel verlängern müssen.
Fehlerhafte Kabelverbindungen können zu
Stromschlägen oder Bränden führen.
Isolierband
