- Seite 1 Technotes TBOS MANAGER ™ P. 01 ......P. 14 ......
-
Seite 2: Allgemeine Informationen

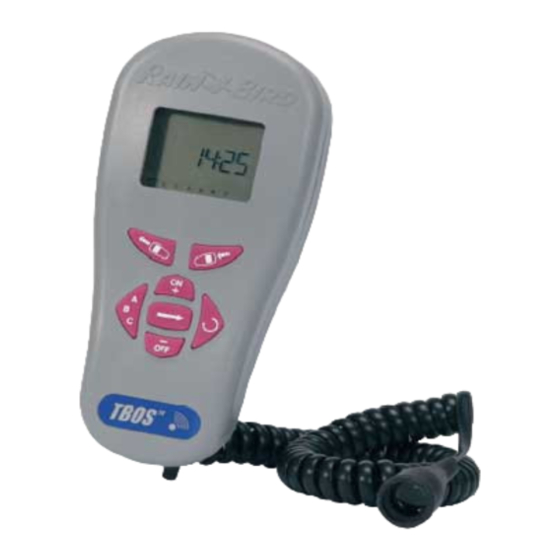

ALLGEMEINE INFORMATIONEN Wir freuen uns, dass Sie das Rain Bird TBOS System gewählt haben. Die neue Universal-Feldbedienungseinheit kann alle Typen der Steuermodule programmieren: TBOS Radio+, VRM-1+ und FS1. Sie können sie für alle TBOS Systeme verwenden: TBOS Infrarot, TBOS Radio, TBOS Manager II. - Seite 3 SYSTEM TBOS MANAGER II TBOS Manager ist ein Zentralsteuersystem, über das batteriebetriebene TBOS Steuermodule über Funk programmiert werden können. Das System besteht aus den folgenden Komponenten: • Software, die auf einen PC mit dem Betriebssystem Windows 95, Windows 98 oder Windows NT installiert wird •...
-
Seite 4: Symbole Auf Der Lcd-Anzeige
3. SYMBOLE AUF DER LCD-ANZEIGE 1• Programmwahl (A, B oder C) 2• Übertragungsproblem 3• Übertragung läuft 4• Anzeige für schwache Batterie: - in der Feldbedienungseinheit, wenn das Symbol beim Einschalten der LCD erscheint - im TBOS Steuermodul, wenn das Symbol während der Programmübertragung erscheint 5•... -
Seite 5: Überblick Über Den Betrieb
über Funk in die Feldbedienungseinheit heruntergeladen. Siehe Bedienungsanleitung TBOS Manager II. Schritt 1: Geben Sie die Programme für das Steuermodul über die TBOS Manager II Software in den Computer ein. Siehe Bedienungsanleitung TBOS Manager II. Schritt 2: Laden Sie die Programme mit Hilfe des TBOS Manager Funk-Interface über Funk vom Computer in die TBOS Universal-Feldbedienungseinheit,... - Seite 6 (Varta oder gleichwertig) Schrauben Sie den Deckel vom Legen Sie die Batterie ein Batteriefach ab Schrauben Sie den Deckel wieder fest 2• Überprüfen Sie, dass Sie im TBOS MANAGER Modus sind. Siehe „Allgemeine Informationen“ am Anfang dieser Bedienungsanleitung. 3• Geben einen...
- Seite 7 Mit den folgenden Schritten identifizieren Sie Ihre Funkmodule Radio+, VRM-1+ oder die Durchflussüberwachung FS1: 1- Laden Sie von Ihrem PC in Ihre TBOS Manager II Feldbedienungseinheit die Programme von allen Ihren Funkmodulen herunter: TBOS Radio+, VRM- 1+ oder FS1 (siehe Anleitung). Dann kann die Identifizierung der Funkmodule mit der Feldbedienungseinheit erfolgen.
-
Seite 8: Programmübertragung In Die Steuermodule
Gehen Sie mit Ihrer Feldbedienungseinheit nahe an das an den Computer angeschlossene Übertragungs-Interface heran. Starten Sie die Übertragung der im Computer gespeicherten gewünschten Programme (siehe Bedienungsanleitung TBOS Manager II Software). Die Programme werden vom Computer in die Feldbedienungseinheit heruntergeladen. Der Übertragungsprozess wird auf dem Computerbildschirm angezeigt und auf der Anzeige der Feldbedienungseinheit. -
Seite 9: Die Verwendung Eines Fs1
1- Wenn das FS1 als Durchflussüberwachung verwendet wird, sind die 2 Zahlen des Funkcode immer 49. Dieser Code wird automatisch in der TBOS Manager II Software im Computer eingestellt. 2- Wenn das FS1 als Steuermodul verwendet wird, das auf dem Wasserverbrauch basiert, müssen Sie einen 2-Ziffern Funkcode... -
Seite 10: Herunterladen In Ein Fs1
. Dies bedeutet, dass Ihr System nur dann bewässert, wenn Sie „Auto Restart“ in der Software gewählt haben oder stoppt, wenn Sie dies nicht gewählt haben. Um den Gesamtwasserverbrauch in den Computer zu laden, sehen Sie bitte in der Bedienungsleitung TBOS MANAGER II nach. -
Seite 11: Manuelle Funktionen
G. MANUELLE FUNKTIONEN Achtung ! Die nächsten 3 Funktionen überstimmen alle anderen. Das bedeutet, dass jedes gerade laufende Programm unterbrochen wird, um die manuellen Funktionen zu gestatten. Bevor Sie einen manuellen Start ausführen, achten Sie darauf, dass eine Beregnungsdauer programmiert wurde (min. -
Seite 12: Manueller Start Eines Programms/Zyklus
2. MANUELLER START EINES PROGRAMMS/ZYKLUS (Nur für 2- oder 4-Stationen Steuermodule) Denken Sie daran, dass ein Programm/Zyklus aus allen Stationen besteht, die dem selben Programm zugeordnet sind und nacheinander laufen. 2.1 Geben Sie als erstes den Identifikationscode des Funkmoduls ein. 2.2 Drücken Sie wiederholt die Taste , bis die unten gezeigte Anzeige erscheint. -
Seite 13: Spezielle Funktionen
H. SPEZIELLE FUNKTIONEN 1. ABTASTFUNKTION (SCANNER) Mit der Feldbedienungseinheit TBOS Radio können Sie den Identifikationscode aller Funkmodule Radio+, VRM-1+ oder FS1 in Ihrer Nähe empfangen und anzeigen. Um diese Funktion aufzurufen, führen Sie die folgenden Schritte aus: 1.1 Gehen Sie auf die Funkmodul-Identifikationsanzeige durch wiederholtes Drücken der Taste 1.2 Drücken Sie die Taste , um die Abtastfunktion zu... -
Seite 14: Fehlersuche / Fehlerbehebung
I. FEHLERSUCHE / FEHLERBEHEBUNG Während der Übertragung des Code: Symptom: Fehlerhafte Codeübertragung, die durch 5 Alarmtöne und nebenstehende Anzeige angezeigt wird: Checkliste: 1• Überprüfen Sie, dass die Antenne nicht auf den Boden gerichtet ist. 2 • Gehen Sie näher an das Funkmodul heran. 3 •... - Seite 15 Fax: (90) 216 461 74 52 RAIN BIRD INTERNATIONAL, INC 145 North Grand Avenue Glendora, CA 91741 - USA Phone: (626) 963-9311 Fax: (626) 963-4287 ® Registered trademark of Rain Bird Corporation 06/04 RBE - IM - TBOS MAN - 04...
