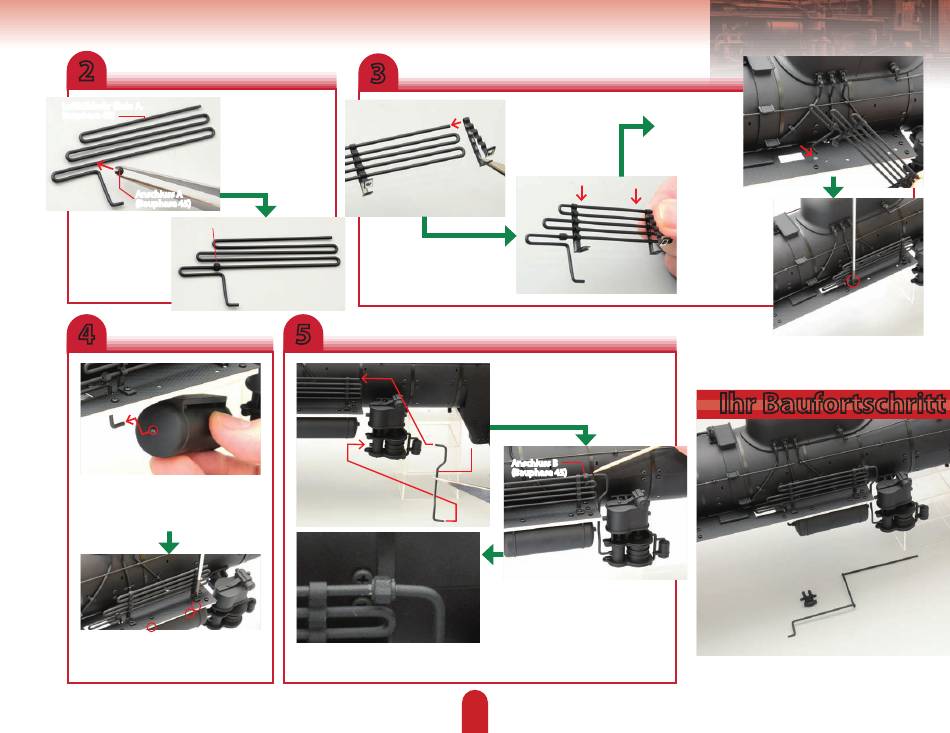

De Agostini Modelspace C57 Bedienungsanleitung Seite 8

2
Nehmen Sie das
Luftkühlrohr (links A,
Luftkühlrohr (links A)
Bauphase 45)
aus Bauphase 45
und bringen Sie
Anschluss A aus
Bauphase 45 mit
SKK in der ange-
zeigten Position an.
Anschluss A
(Bauphase 45)
Richten Sie den
Verbinder wie hier
gezeigt aus.
4
Richten Sie als nächstes den linken
Luftbehälter an der Unterseite des linken
Trittbretts aus. Setzen Sie die Spitze
des Luftkühlrohrs in die Vertiefung im
Frontbereich.
Nehmen Sie die 2 x 4 mm Schrauben
aus dieser Bauphase und bringen Sie die
Teile von oben durch die eingekreisten
Löcher an.
3
Drücken Sie die Trägerteile
zusammen, um das Rohr
festzuklemmen.
5
Ihre Baugruppe sollte so aussehen.
115
Nehmen Sie nun die
Schieben Sie
Luftkühlrohrträger
das markierte
und schieben Sie sie
Rohrende in
wie in der Abbildung
das angezeigte
über das Rohr.
Loch im linken
Trittbrett.
Nehmen Sie das Luftkühlrohr (links B) aus
Bauphase 45, richten Sie das Teil wie hier
gezeigt aus und befestigen Sie es am
linken Luftkühlrohr (A) und dem Kompres-
sor. Befestigen Sie jedes Ende mit SKK.
Anschluss B
(Bauphase 45)
Bringen Sie Anschluss B (Bauphase
45) am linken Luftkühlrohr an
und schieben ihn dann über die
festgeklebte Verbindung, um sie zu
verdecken.
Nehmen Sie
eine 2 x 3 mm
Schraube
(Bauphase 45)
und befestigen
Sie das Teil durch
das Trägerloch
am Trittbrett.
Ihr Baufortschritt
