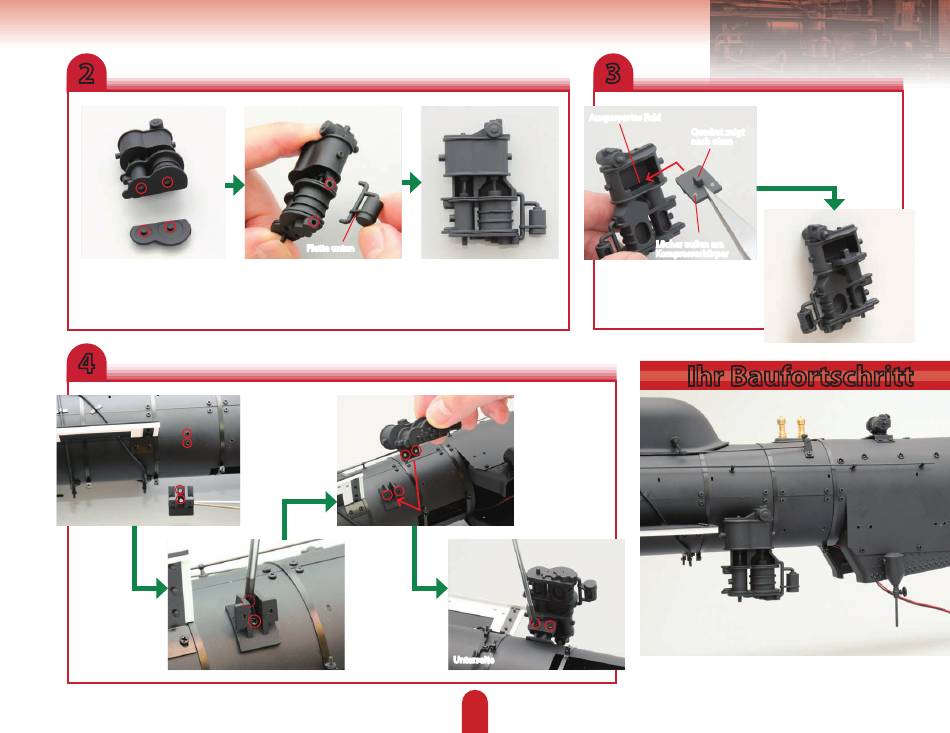

2
Befestigen Sie die Kompressor- Richten Sie nun den Regler wie
grundplatte mit SKK am Kom- gezeigt aus (beachten Sie die Lage
pressorkörper. der unteren Platte) und befestigen
Sie ihn mit SKK in den eingekreisten
Löchern.
4
Richten Sie nun
Kompressorträger
A an den
eingekreisten
Löchern an der
linken Seite des
Kessels aus.
Befestigen Sie sie
mit zwei 2 x 4 mm
Schrauben.
Platte unten
Ihre Baugruppe sollte so
aussehen.
Befestigen Sie
die Teile mit zwei
weiteren 2 x 4 mm
Schrauben.
Unterseite
113
3
Ausgespartes Feld
Quadrat zeigt
nach oben
Löcher außen am
Kompressorkörper
Warten Sie, bis der Epoxidkleber
getrocknet ist, bevor Sie
fortfahren.
Ihr Baufortschritt
Richten Sie die
Kompressor-
baugruppe an
Träger A aus; Trä-
ger B passt dabei
unten an Träger A.
Drehen Sie den Kompressor
um und befestigen Sie
Kompressorträger B mit
Epoxidkleber wie im
Bild ausgerichtet in dem
ausgesparten Feld.
