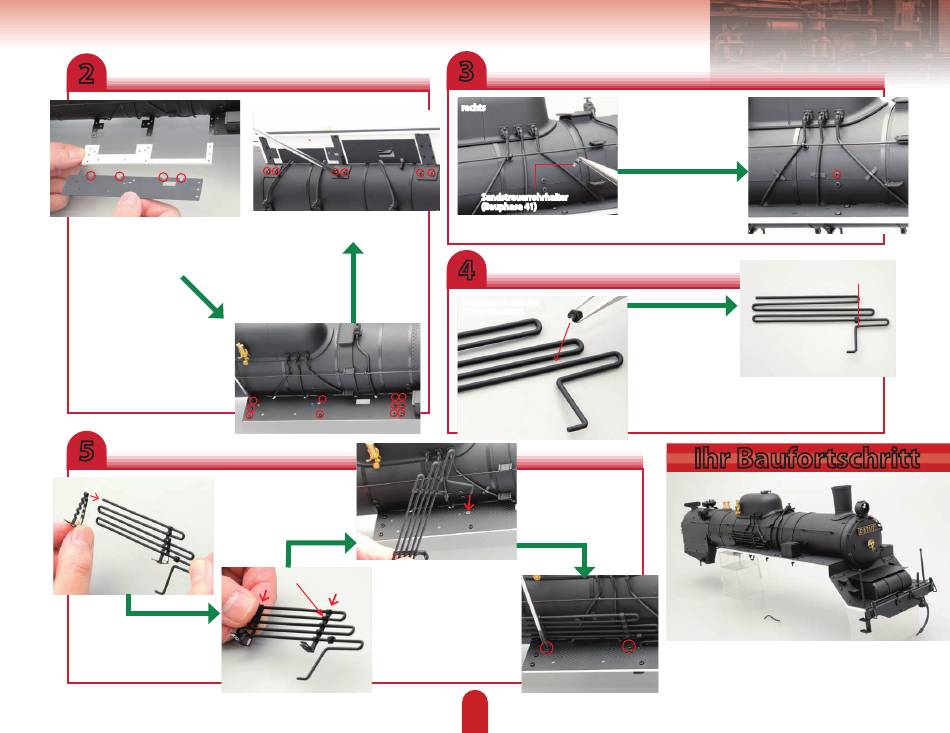

2
Ziehen Sie nun die Schrauben an
Richten Sie rechtes Trittbrett und
den Trägern vollständig fest.
Boden an den Trägern aus. Nutzen
Sie zur Orientierung der Teile die
Lage der Löcher und Vertiefungen
(für Sandstreurohre).
Setzen Sie Trittbrett und Boden
auf die Träger und sichern Sie sie
mit 11 2 x 3 mm Schrauben.
5
Vergewissern Sie sich,
dass jede Windung des
Rohrs von einem Ring
der Träger gehalten wird.
Schieben Sie die beiden
Luftkühlrohrträger über das
Rohr und drücken Sie sie mit
den Fingern zusammen, um sie
festzuklemmen.
3
rechts
Sandstreuerrohrhalter
(Bauphase 41)
4
Anschluss A mit der
Kerbe einsetzen
Führen Sie die
abstehende Spitze des
Luftkühlrohrs in das mit
dem Pfeil markierte Loch
im Trittbrett ein.
Setzen Sie das Rohr
auf das Trittbrett und
befestigen Sie es mit den
Trägern mit 2 x 3 mm
Schrauben in den
eingekreisten Löchern.
111
Nehmen Sie einen der
Sandstreuerrohrhalter
aus Bauphase 41 und
befestigen Sie ihn mit
SKK am mittleren Rohr.
Wiederholen Sie dies
für die anderen beiden
Halter. Nutzen Sie die
eingekreiste Schraube
als Platzierungshilfe.
Nehmen Sie nun
einen Anschluss A
aus Bauphase 45
und bringen Sie ihn
am Luftkühlrohr
(rechts A) an der
mit dem Pfeil Der Anschluss sollte wie
markierten Position
gezeigt mit der oberen
an. Befestigen Sie Rohrbiegung ausgerichtet
ihn mit SKK. sein.
Ihr Baufortschritt
