Der Kompressor - De Agostini Modelspace C57 Bedienungsanleitung

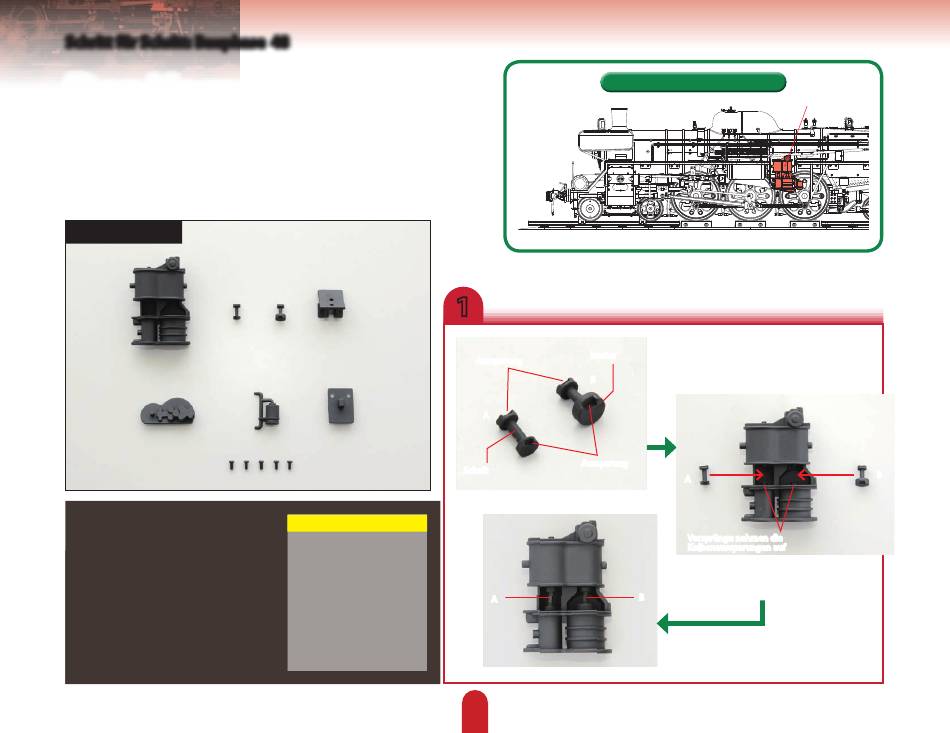

Schritt für Schritt: Bauphase

Der Kompressor

Ihre Bauteile
Kompressorkörper
Kolben A
Kolben B
Kompressorgrundplatte
Regler
Kompressorträger A
Kompressorträger B
Schrauben (2 × 4 mm) – 5x
48
Werk zeuge
Kreuzschlitzschraubendreher
Synthetischer Kautschuk-
Klebstoff (SKK)
Epoxidkleber
Wohin die Teile gehören
1
breiter
Aussparung
B
A
Aussparung
Schaft
A
112
Kompressor
Identifizieren Sie Kolben A
und Kolben B anhand der
Abbildung.
A
Vorsprünge nehmen die
Kolbenaussparungen auf
Befestigen Sie die Kolben mit SKK wie
abgebildet im Kompressorkörper.
B
Ihre Baugruppe sollte
so aussehen.
B
