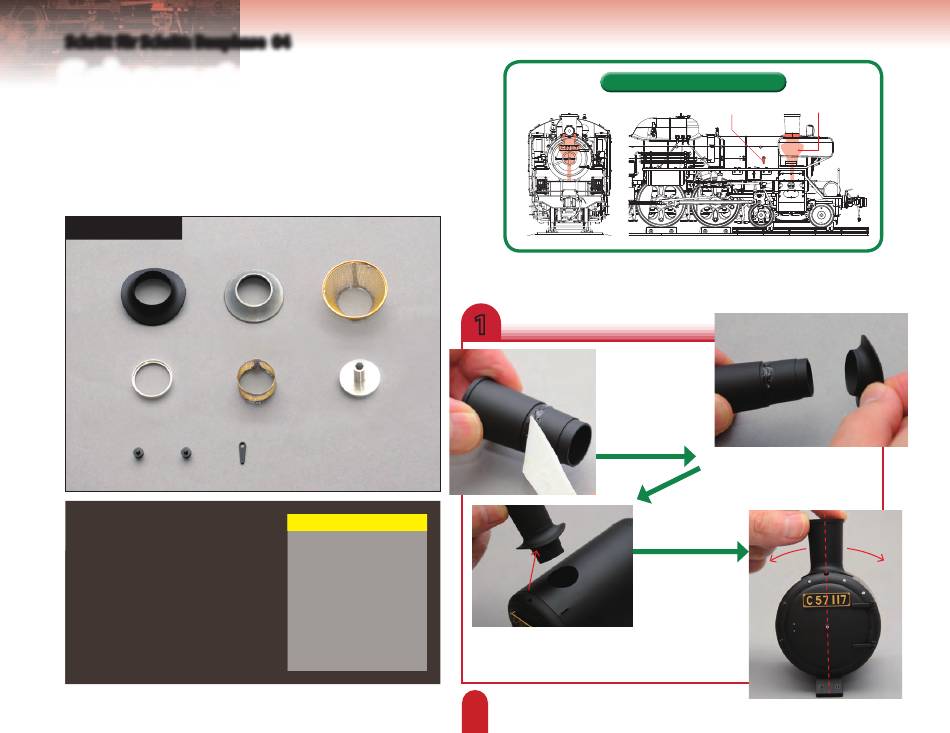

De Agostini MODELSPACE C57 Montageanleitung Seite 9

Schritt für Schritt: Bauphase
Schornstein,
Funkenfänger
und Standrohr
Ihre Bauteile
Schornsteinrand
Funkenfängerrand
Funkenfängernetz (konisch)
Funkenfängerring
Funkenfängernetz (zylindrisch)
Standrohr
Zapfen (× 2)
Zapfengriff
04
Werk zeuge
Pinzette
Mehrzweckkleber
Wohin die Teile gehören Wohin die Teile gehören Wohin die Teile gehören Wohin die Teile gehören Wohin die Teile gehören Wohin die Teile gehören
1
Nehmen Sie den
Schornstein von Bau­
phase 2 und bringen
Sie Mehr zweckkleber
am Mittelteil direkt
unter dem Absatz auf,
wie in der Abbildung
dargestellt.
Bringen Sie Mehrzweckkleber am Teil
des Schornsteins unter dem Rand an und
führen Sie das Unterteil des Schornsteins
in das Loch in der Rauchkammer ein.
9
Zapfengriff Funkenfänger
Setzen Sie den Schornsteinrand
auf den Schornstein und schieben
Sie ihn bis zum Absatz.
Sehen Sie sich die
Rauchkammer
von vorn an und
positionieren Sie
den Schornstein
so, dass er wie in
der Abbildung
ausgerichtet ist.
