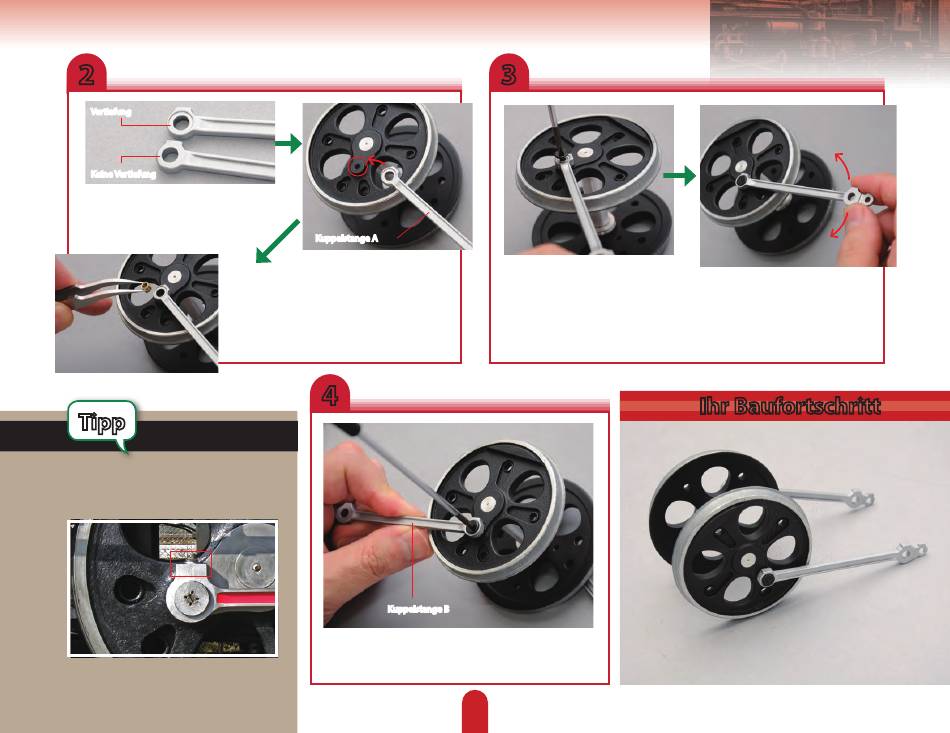

De Agostini MODELSPACE C57 Montageanleitung Seite 8

2
Vertiefung
Keine Vertiefung
Die Außenseiten der Kuppelstangen haben
ringförmige Vertiefungen.
Führen Sie eine Buchse in das
Loch in der Kuppelstange ein.
Tipp
Der Vorsprung über dem rechteckigen Ende an
der Kuppelstange wird „Schmiergefäß" genannt,
und versorgt die sich bewegenden Gleitflächen
mit Schmieröl.
Kuppelstange A
Bringen Sie das Loch am Ende von
Kuppelstange A und das umkreiste
Loch im Rad zur Deckung.
4
Kuppelstange B
Wiederholen Sie Schritt 2 und 3, um Kuppelstange B an der
anderen Seite der Räder anzubringen.
8
3
Führen Sie einen Kuppelstangen bolzen
durch die Buchse am Ende der Stange
ein und schrauben Sie ihn in das Rad.
Dadurch wird die Kuppelstange am Rad
befestigt.
Prüfen Sie, dass sich die Stange
reibungslos um den Bolzen bewegt.
Ihr Baufortschritt
