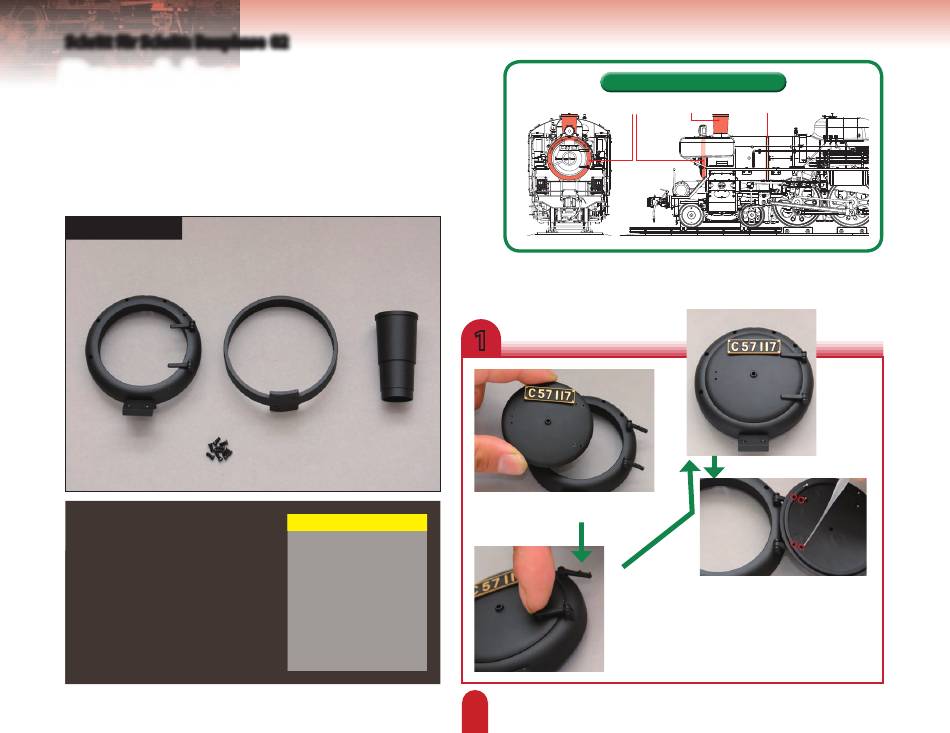

De Agostini MODELSPACE C57 Montageanleitung Seite 5

Schritt für Schritt: Bauphase
Rauchkammer
Ihre Bauteile
Rauchkammertürwand
Kesselring
Schornstein
9 Schrauben (2 × 4 mm)
02
Werk zeuge
Kreuzschlitzschraubendreher
Sekundenkleber
Mehrzweckkleber
Maskierband
Wohin die Teile gehören Wohin die Teile gehören Wohin die Teile gehören Wohin die Teile gehören Wohin die Teile gehören Wohin die Teile gehören
Rauchkammertürwand
1
Legen Sie die Rauchkammertür auf die
Rauchkammertürwand.
Schließen Sie
eines der beiden
Scharniere.
Stecken Sie dabei
die Stifte in die
entsprechenden
Löcher in der
Rauchkammertür.
5
Schornstein Kesselring
Stecken Sie
das andere
Scharnier
ebenfalls in
die Rauch­
kammertür.
Öffnen Sie die Rauchkammertür
und geben Sie ein wenig
Sekundenkleber in die Löcher,
in denen sich die Scharnierstifte
befinden (eingekreist).
