De Agostini MODELSPACE C57 Montageanleitung Seite 10

2

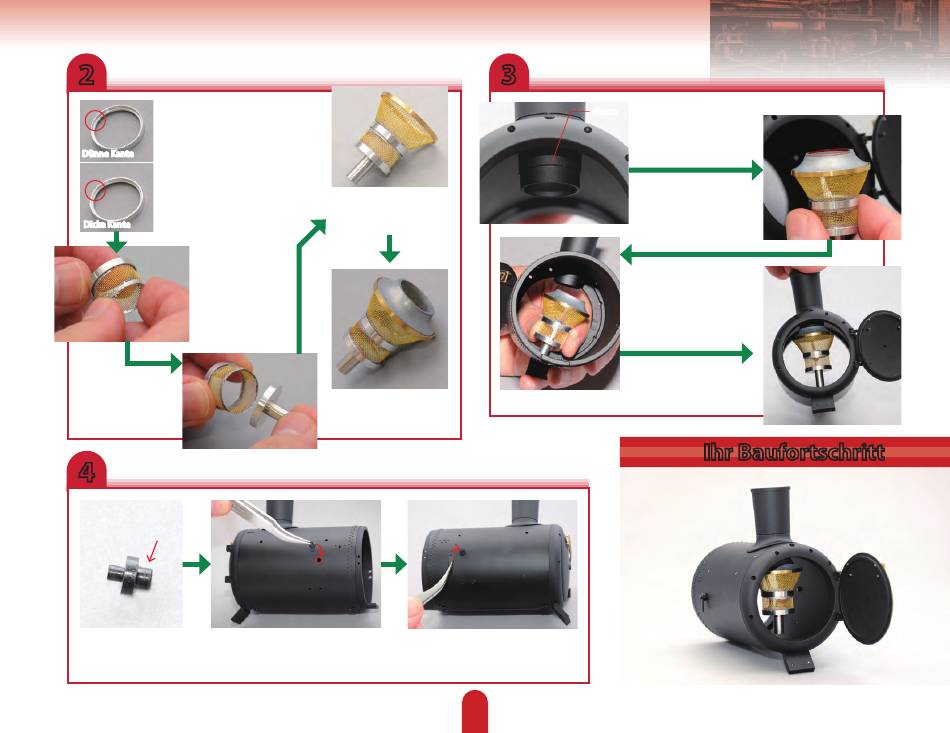

Vor dem Zusammenbau des
Funkenfängers müssen Sie
die Unterschiede zwischen
den beiden Seiten des
Rings erkennen. Auf einer
Dünne Kante
Seite ist der Außenrand
dünn und auf der anderen
Seite dick. Der Ring passt
zwischen das konische
und das zylindrische
Funkenfängernetz.
Dicke Kante
Kleben Sie die
dicke Kante des
Rings (unten) an
das zylindrische
Netz.
Kleben Sie das
Standrohr an das
andere Ende des
zylindrischen Netzes.
4
Die Zapfen haben ein Kleben Sie die dicken Enden der Zapfen
dünnes und ein dickes in die mittleren Löcher an der Rückseite
Ende. der Rauchkammer ­ einen an jede Seite.
3
Kleben Sie das konische
Netz an die andere Seite
des Rings.
Kleben Sie den Funken­
fängerrand in das Ende
des konischen Netzes.
Kleben Sie den Zapfengriff an den
Zapfen an der rechten Seite der
Rauchkammer.
10
Der Funkenfänger passt
Absatz
auf das Unterteil des
Schornsteins bis zu dem
hier gekennzeichneten
Absatz.
Tragen Sie Mehrzweck­
kleber auf die Innenseite
des Funkenfängerrandes
auf.
Setzen Sie den
Funkenfänger auf
die Unterseite des
Schornsteins.
Stellen Sie sicher, dass der
Funkenfänger in seiner
Position bleibt, während
der Klebstoff trocknet.
Ihr Baufortschritt
