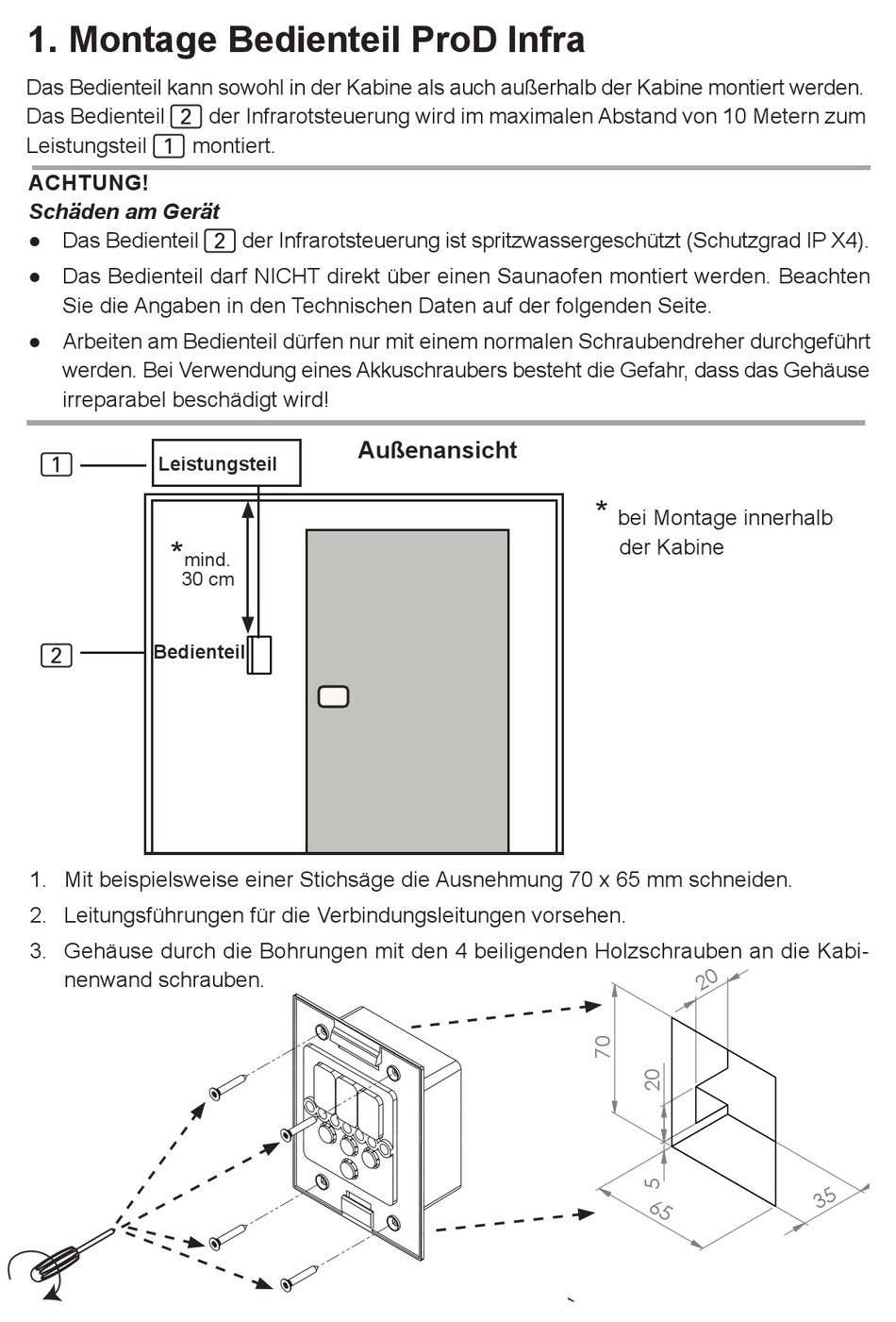

1. Montage Bedienteil ProD Infra
Das Bedienteil kann sowohl in der Kabine als auch außerhalb der Kabine montiert werden.
Das Bedienteil
2
Leistungsteil
montiert.
1
ACHTUNG!
Schäden am Gerät
● Das Bedienteil
● Das Bedienteil darf NICHT direkt über einen Saunaofen montiert werden. Beachten
Sie die Angaben in den Technischen Daten auf der folgenden Seite.
● Arbeiten am Bedienteil dürfen nur mit einem normalen Schraubendreher durchgeführt
werden. Bei Verwendung eines Akkuschraubers besteht die Gefahr, dass das Gehäuse
irreparabel beschädigt wird!
Leistungsteil
1
*
mind.
30 cm
Bedienteil
2
1. Mit beispielsweise einer Stichsäge die Ausnehmung 70 x 65 mm schneiden.
2. Leitungsführungen für die Verbindungsleitungen vorsehen.
3. Gehäuse durch die Bohrungen mit den 4 beiligenden Holzschrauben an die Kabi-
nenwand schrauben.
der Infrarotsteuerung wird im maximalen Abstand von 10 Metern zum
der Infrarotsteuerung ist spritzwassergeschützt (Schutzgrad IP X4).
2
Außenansicht
*
bei Montage innerhalb
der Kabine
