Aufbau der Bestellbezeichnung
HMG15A 2 UU C1+ 1000L T+60/150R 6T+60/300R 6T-II
(1)
(2)
(3)
(1) Baureihe/-größe
(2) Anzahl der Führungswagen
(3) Symbol für Dichtungen
(4) Vorspannung
(5) Gesamtlänge Führungsschiene (1 Stck.)
(6) Symbol für Verbundschiene
(7) Winkelsegment für innere Bogenführung
1)
Das Zeichen «II» bezeichnet hier die geplante Montageanordnung zweier parallel
verlaufender Führungsschienen. Der Typ HMG wird standardmäßig ohne
Abdichtung geliefert.
Bitte fügen Sie Ihrer Bestellung eine Skizze mit der geplanten Anordnung des Führungssystems bei.
(4)
(5)
(6)
(7)
(8) Radius für innere Bogenführung
(9) Anzahl Segmentstücke innere
(10) Winkelsegment für äußere
(11) Radius für äußere Bogenführung
(12) Anzahl Segmentstücke äußere
(13) siehe Anmerkung

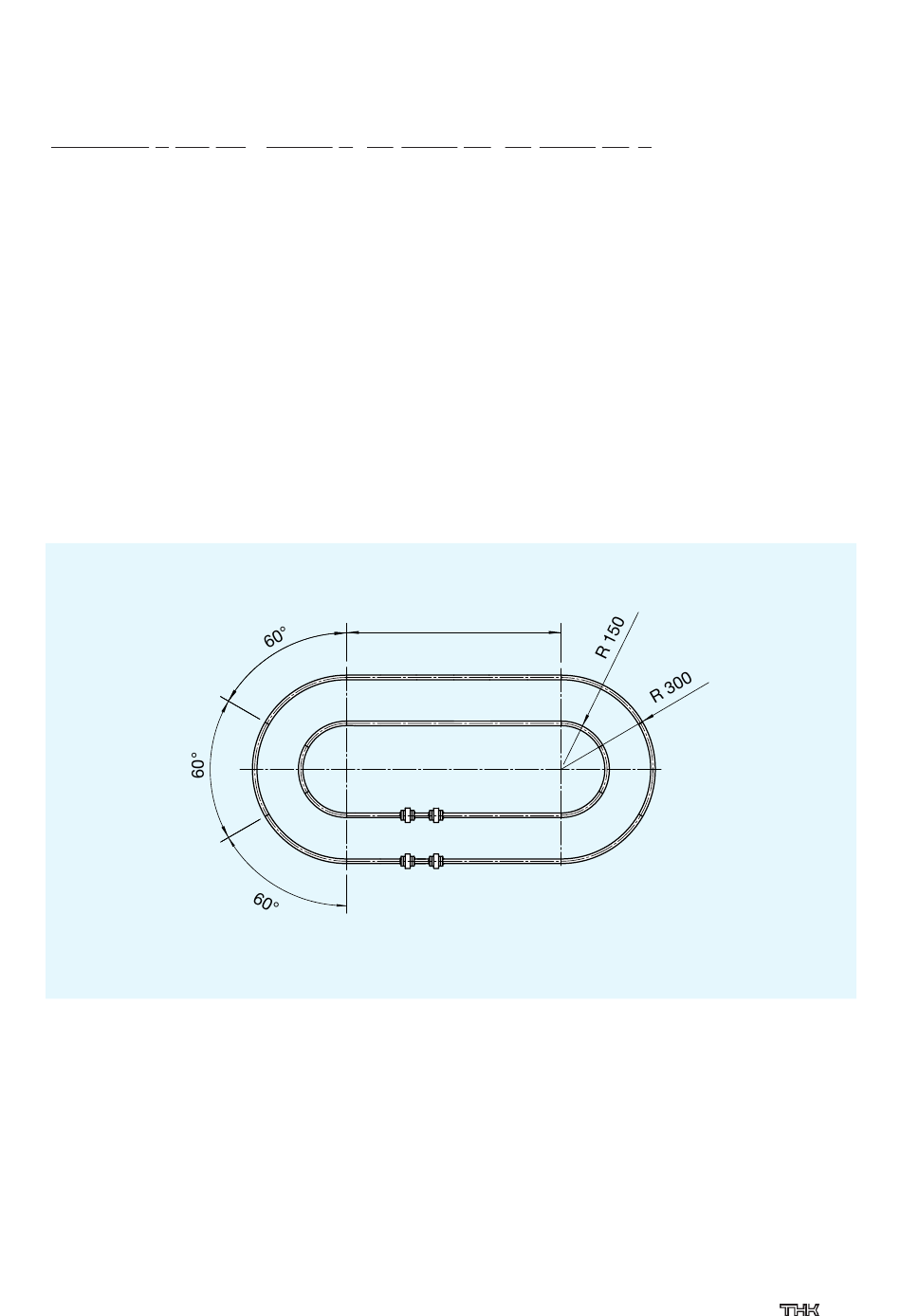

Abb. 13 Skizze zur Bestellung eines HMG-Führungssystems
(8)
(9)
(10)
(11)
Bogenführung
Bogenführung
Bogenführung
500
1)
(12)
(13)
23
