Montageanleitung

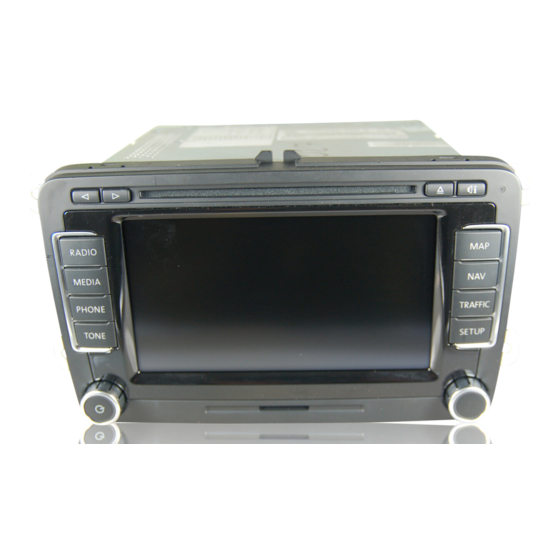

Original Nachrüstung Radio-Navigationssystem RNS 510
⇒
CZ
Strana
⇒
Pagina
I
Lieferumfang:
◆
1 x Radio-Navigationssystem RNS 510
◆
1 x Entriegelungs- und Ausziehwerkzeug für Radio/Radio-Navigationssystem (nur 7L6 057 680)
◆
1 x Bedienungsanleitung
◆
1 x Montageanleitung
1)
Zubehör
:
◆
Radio-Antennenadapter, 7L6 051 551 (alle Fahrzeuge mit Radiogeneration II)
◆
GPS-Antennenverlängerung, 7L6 051 550
◆
Phone-Mute-Adapter, 7L6 051 442 (alle Fahrzeuge außer Fahrzeuge mit Radio R 110 ab Werk)
◆
Video-Stecker für PQ35/46, 7L6 972 726 (nur Fahrzeuge mit Rückfahrkamera)
◆
Video-Stecker für Touareg, 7L6 972 726 A (nur Fahrzeuge mit Rückfahrkamera)
◆
GPS-Antenne, 000 051 502 F (nur Fahrzeuge ohne Radio-Navigationssystem)
1)
nicht im Lieferumfang enthalten, bei Bedarf bitte gesondert bei Ihrem VW-Partner bestellen.
Benötigte Spezialwerkzeuge, Prüf- und Messgeräte sowie Hilfsmittel:
◆
Innen-Torx (Satz)
◆
Demontagekeil 3409
◆
Leitungsstrang-Reparatur-Set -VAS 1978-
Arbeitsablauf:
Hinweis
◆
Der Einbau des Original Radio-Navigationssystems sollte von einer Fachwerkstatt durchgeführt werden.
Zur Montage werden spezielle Werkzeuge, sowie ergänzende, fahrzeugspezifische Literatur benötigt.
Unsachgemäßer Einbau kann zu Schäden am Fahrzeug oder Radio-Navigationssystem führen.
◆
Die Nachrüstung des Original Radio-Navigationssystems ist in Fahrzeuge der Baureihen PQ35/PQ46 ab
Modelljahr 2008 sowie den Touareg GP möglich, wenn das Fahrzeug ab Werk mit einem R 110,
RCD 300, RCD 500, RNS 300, RNS2-DVD, RNS-MFD2 DVD oder Radio Delta ausgestattet ist und über
das CAN-Bus Protokoll TP 2.0 verfügt.
◆
Fahrzeuge mit R110, RNS 300 oder Radio Delta ab Werk müssen mit einer zweiten Radioantenne nach-
gerüstet werden.
◆
Fahrzeuge ohne Radio/Radio-Navigationssystem ab Werk müssen zusätzlich mit Radioantennen und
Lautsprechern nachgerüstet werden.
◆
Beim Touareg GP mit UHV Premium ab Werk wird das UHV-Steuergerät 7L6 035 730 C benötigt und
muss ggf. nachgerüstet werden ⇒ Rep.-Leitfaden des Fahrzeugs.
◆
Beim Touareg GP mit Rückfahrkamera ab Werk ist das Steuergerät 7L6 907 441 B erforderlich und
muss ggf. nachgerüstet werden. Wird ein neues Steuergerät verbaut, muss anschließend die Rückfahr-
kamera neu justiert werden ⇒ Rep.-Leitfaden des Fahrzeugs.
◆
Beim PQ46 mit UHV Premium ab Werk wird das UHV-Steuergerät 5N0 035 730 benötigt und muss ggf.
nachgerüstet werden ⇒ Rep.-Leitfaden des Fahrzeugs.
◆
Nach dem Einbau des Original Radio-Navigationssystems muss das Fahrzeug abschließend mit einem
Fahrzeugdiagnose-, Mess- u. Informationssystem für den Betrieb mit Navigation codiert werden.
◆
Befestigen Sie alle Leitungen so, dass sie nicht mit drehenden oder anderen beweglichen Teilen des
Fahrzeuges in Berührung kommen können und das Scheuern an scharfkantigen Blech- oder Kunststoff-
teilen ausgeschlossen wird.
◆
Technische Änderungen vorbehalten.
Radio/ Radio-Navigationssystem ausbauen
1.1
Gilt für: alle Fahrzeuge
−
Schalten Sie die Zündung und alle elektrischen Verbraucher aus.
