2.
Nehmen Sie unter Beachtung der örtlichen
Bestimmungen die Montagebohrungen vor.
3.
Lösen Sie mit dem Schlüssel die Schrauben, um das
Gehäuse zu entfernen.
4.
Befestigen Sie die Halterung mit den Schrauben sicher
an der Montagefläche.
5.

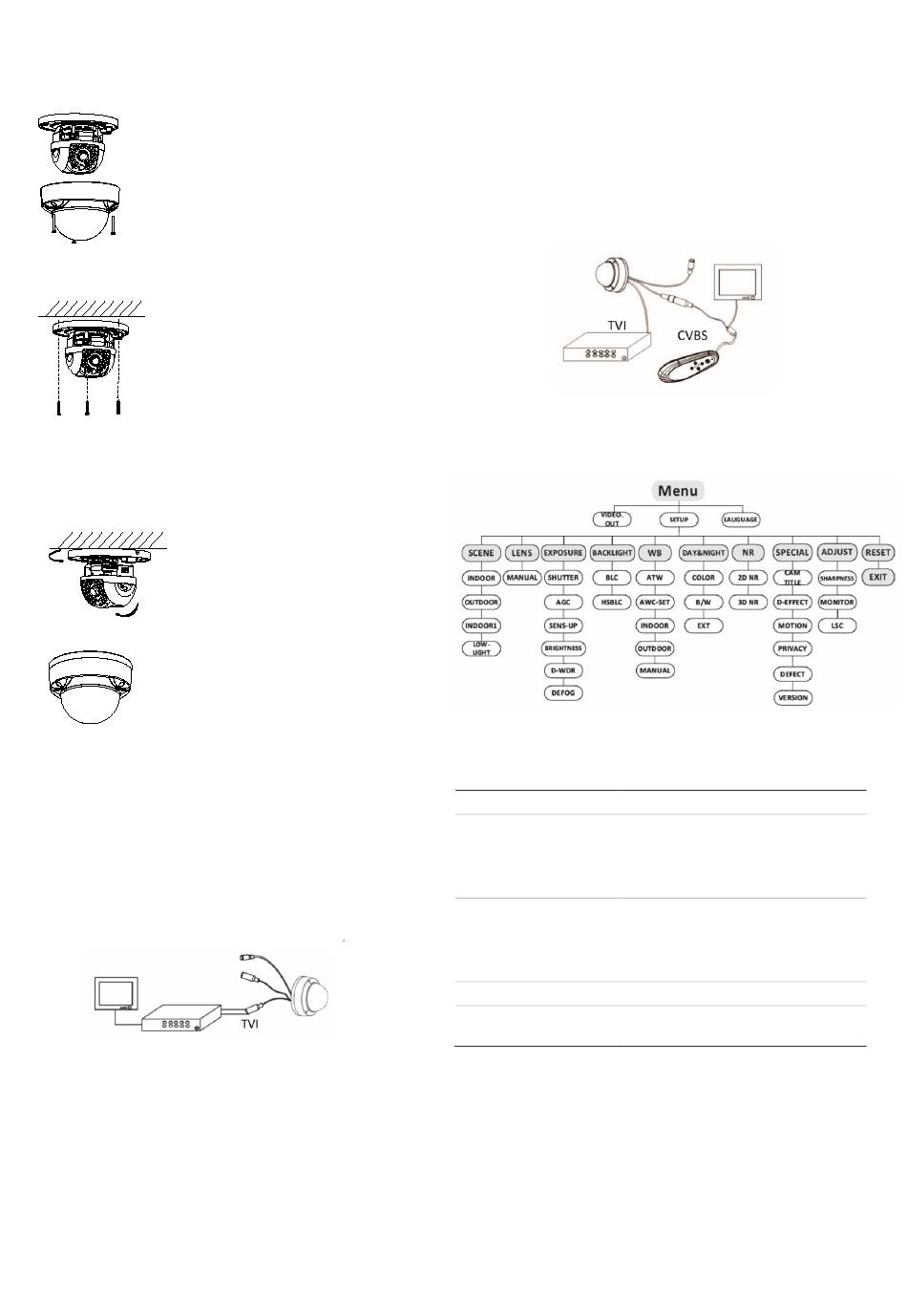

Schließen Sie den TVI-Videoausgang der Kamera
über ein Koaxialvideokabel (75 Ohm) an einen TVI-DVR
und ein Netzteil (12 V DC) an das Netzkabel an.
6.
Stellen Sie den Überwachungswinkel wie in der folgenden
Abbildung ein.
7.
Bringen Sie das Gehäuse wieder auf der Basis an.
Programmierung
Programmierung des TVI-Ausgangs:
Die Programmierung des TVI-Ausgangs ist nur bei den
Modellen TVB-2403/TVB-4403 möglich.
Nach der Installation der Kamera-Hardware können auf dem
TVI-DVR die Kameraeinstellungen konfiguriert werden.
Wählen Sie für das PTZ-Protokoll "TruVision Coax" aus
und rufen Sie mit der Menütaste das Kameramenü auf.
Weitere Informationen finden Sie im Benutzerhandbuch
des TVI-DVR.
2 / 3
Programmierung des CVBS-Ausgangs:
Die Programmierung des TVI-Ausgangs ist nur bei den
Modellen TVB-2403/TVB-4403 möglich.
Zum Programmieren des CVBS-Ausgangs müssen ein
Monitor und ein TVS-C200-Controller (separat erhältlich)
wie im Folgenden abgebildet angeschlossen werden.
Der TVS-C200 hat einen BNC-Ausgangsstecker und eine
Ausgangsbuchse. Schließen Sie den Ausgangsstecker an
den CVBS-Ausgang der Kamera und die Ausgangsbuchse
an einen Monitor an.
Menü
Spezifikationen
Spannungszufuhr
12 V DC
Stromstärke
TVD-2401/TVD-4401:
Max. 300 mA
TVD-2403/TVD-4403:
Max. 333 mA
Leistungsaufnahme
TVD-2401/TVD-4401:
Max. 3,5 W
TVD-2403/TVD-4403:
Max. 4 W
Gewicht
345 g
Abmessungen
111 x 82 mm
(Ø × L)
P/N 1072939-DE • REV A • ISS 26MAR15
