8" Rods - Rosco LitePad Loop 1008 Bedienungsanleitung

Utilización de Accesorios Opcionales
CAMBIO A LAS 8" RODS
Si es necesario alejar más aún el Sled del Main
Block, están disponibles 8" Rods más largas.

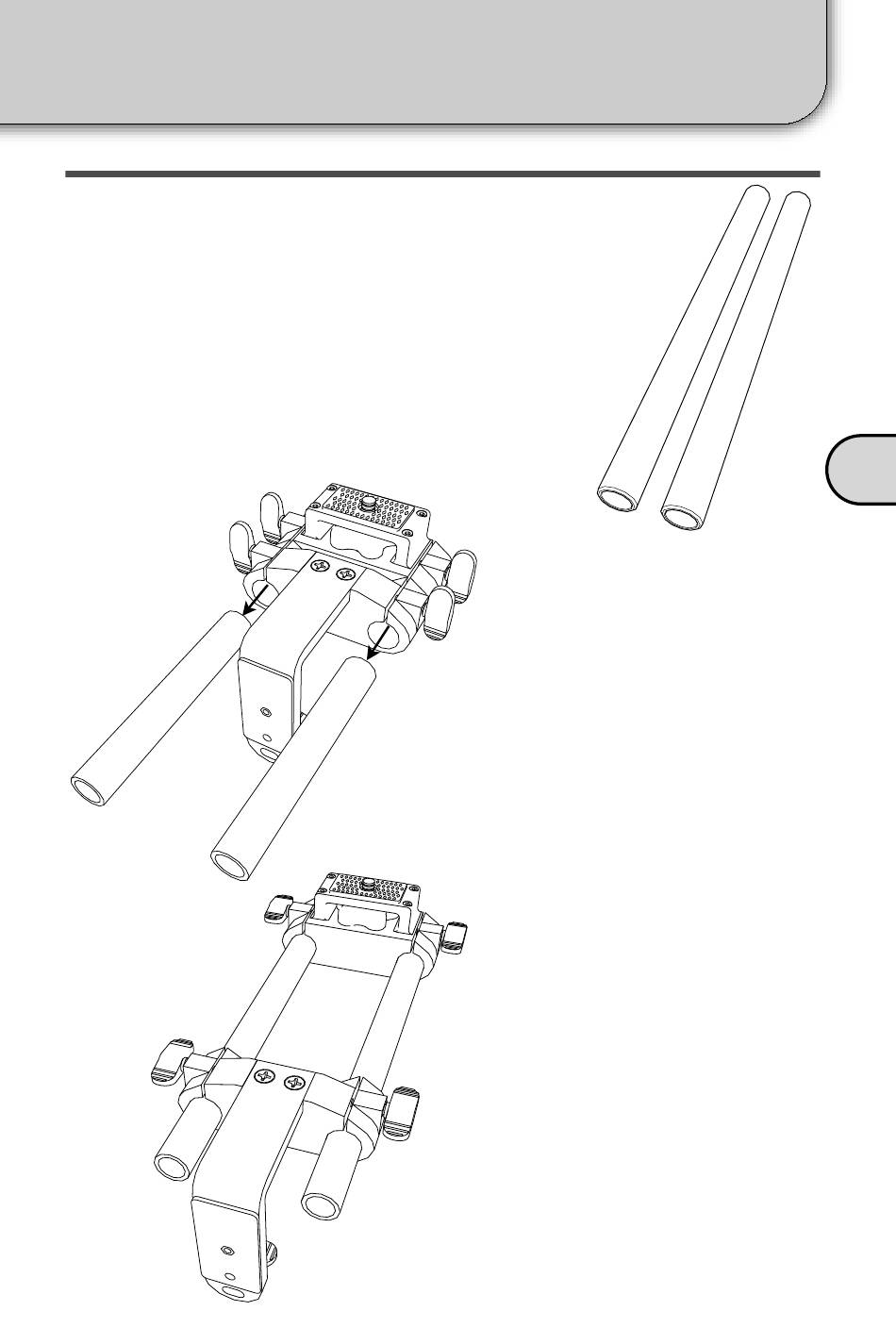

Fig. 11.1
Fig. 11.2
1. Afloje los cuatro tornillos
de pulgar del Sled y del
Main Block (dos por
pieza).
2. Deslice las 4" Rods
fuera del Sled y del
Main Block como se
muestra en la Fig. 11.1.
3. Inserte las 8" Rods en
los manguitos del Sled y
del Main Block
(mostrados en la Fig.
11.2). Ajuste el Sled en
la posición deseada y
apriete los cuatro
tornillos de pulgar.

8" Rods

D
8" Rods
41
