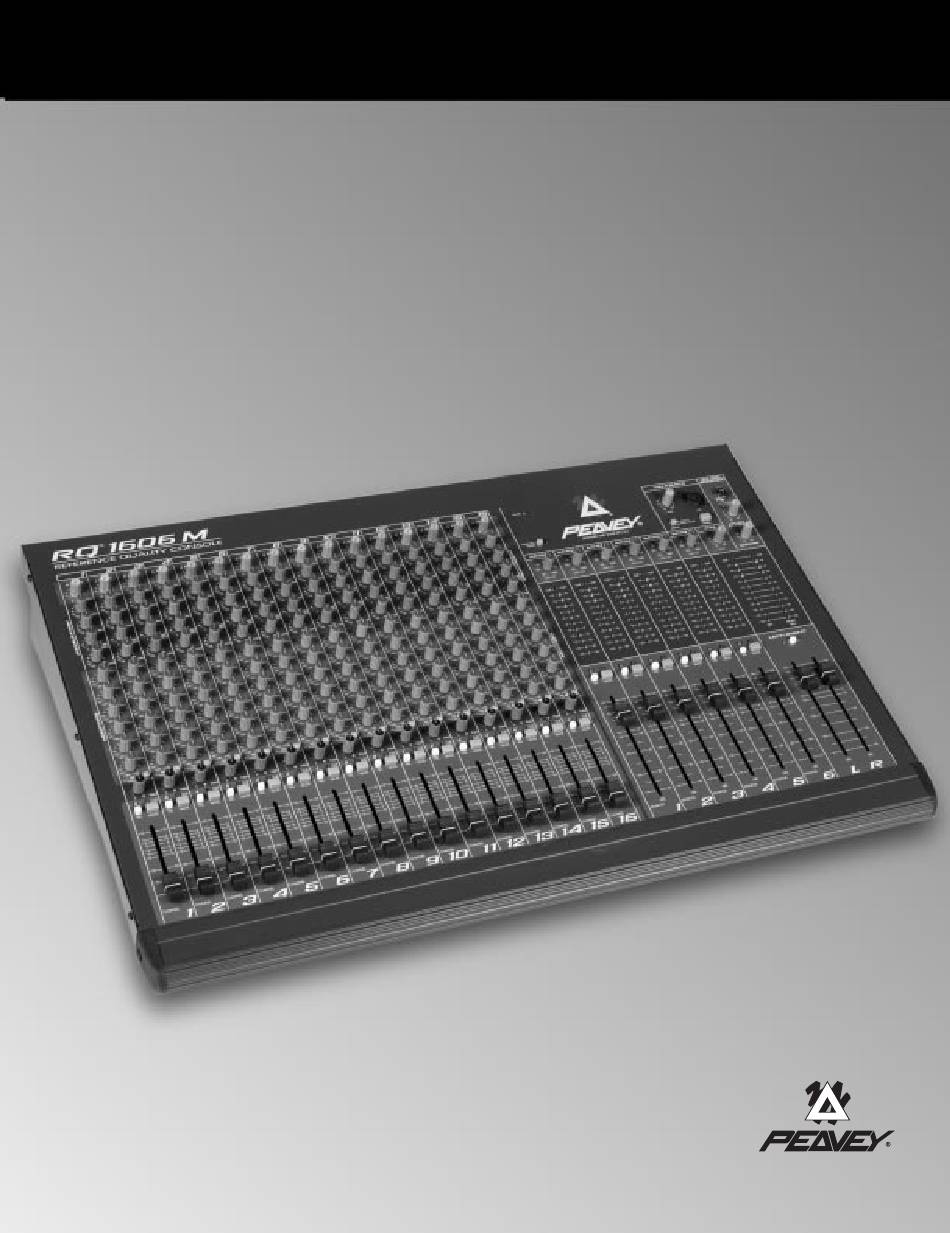

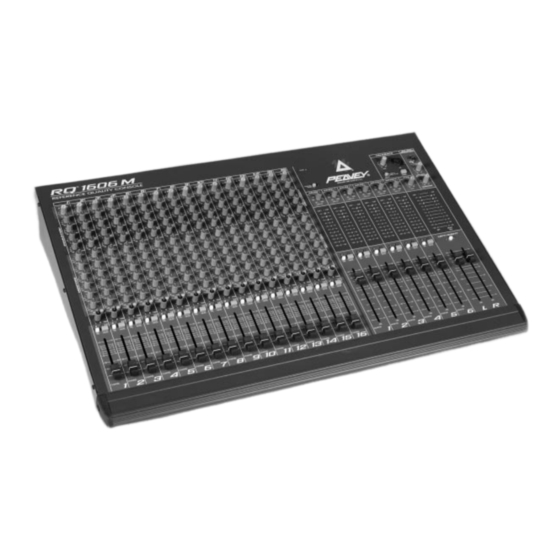

R Q
1 6 0 6 M
™
R e f e r e n c e Q u a l i t y C o n s o l e
®
O
'
M
WNER
S
ANUAL
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Peavey RQ 1606M

Inhaltszusammenfassung für Peavey RQ 1606M

  • Seite 1 1 6 0 6 M ™ R e f e r e n c e Q u a l i t y C o n s o l e ® ’ WNER ANUAL...
  • Seite 2 Intended to alert the user to the presence of uninsulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons. Intended to alert the user of the presence of important operating and maintenance (servicing) instructions in the literature accompanying the product.
  • Seite 12 ™ 1606M LOW CUT ADJUST ™ 1606M MID SWEEP...

  • Seite 32: Allgemeine Beschreibung

    DEUTSCH ™ 1606M MONITOR-MISCHPULT Siehe Diagramm der Frontplatte im englischen Teil des Handbuchs. ALLGEMEINE BESCHREIBUNG: Der RQ ™ 1606M Kompakt- Mixer wurde als Monitor-Mischpult zur Sound-Reinforcement- Application (Klangverstärkung) konstruiert; er wird jeden Saal-Mischpult optimal ergänzen, während die Monitorleistung erweitert wird. Die sechs Monitorausgänge der Mixer-Sends sowie die Links/Rechts-Ausgänge, ermöglichen es, den Mixer als Saal-Mischpult mit sechs Monitor-Equalizer Sends zu benutzen - zwei davon können als Effekt-Sends eingesetzt werden, während der Pre/Post-Schalter auf Post eingestellt ist.
  • Seite 33 Monitoren 1-6 gesendet und kann über die linken und rechten Ausgänge geleitet werden. Es wird nur dann live sein, wenn die entsprechende Taste gedrückt ist. Alle Monitore und linke/rechte Sends haben XLR symmetrische Anschlüsse und 1/4" (6,3mm) asymmetrische Ausgänge mit elektronis- chem An-und Aus für Rauschsperre.

  • Seite 34: Master Funktionen

    Eingangsverstärkung zu erleichtern (#2). Die PFL LED-Anzeige wird leuchten, wenn der Schalter gedrückt ist, um die PFL-Quellen anzuzeigen. MUTE (STUMMSCHALTUNG): Dämpft alle Signalkanäle außer dem PFL. Das PFL Signal ist selbständig auf diesem Schalter und wird gebraucht, um die Kanäle zu überprüfen und dient als Eingangsverstärkung, sogar dann, wenn der Kanal gedämpft ist.
  • Seite 35 1/4" (6,3mm) Buchse (+4 dBu bei der XLR Buchse). Das rechte Instrument dient außerdem für PFL und zeigt den Pegel des PFL-Mix an, wenn ein PFL-Schalter gedrückt wird. AFL: Verbindet das Kanal-Ausgangssignal (Post-Fader) mit dem AFL-Mix.Dieser Mix ist die Voreinstellung für Kopfhörer- und Wedge-Mix. Die LED wird aufleuchten, wenn dieser Schalter gedrückt wird, um herauszufinden, welche Signale im AFL-Mix eingeschlossen sind.

  • Seite 36: Eingangs- Und Ausgangs-Buchsen

    (RÜCKSEITE DER KONSOLE) EINGANGS- UND AUSGANGS-BUCHSEN: THRU: Dieses ist eine Durchgangsbuchse parallel zur Eingangsbuchse verbunden (nicht- isoliert und hat den gleichen Signalgegel). Diese Buchse hat die gleiche Phantomspeisung wie der andere Anschluß. Bitte Vorsicht beim Anschluß anderer Geräte, welche bei 48 DC (#15) zerstört werden könnten.

  • Seite 37: Monitor Mixer

    Mono. Der Wedgepegel wird durch die Wedge-Steuerung eingestellt und ist unabhängig von den Kopfhörerpegel. PFL LINK( PFL-VERBINDUNG): Ein Anschluß, der es ermöglicht zwei RQ 1606M Mixer par allel anzuschließen, um die Anzahl der Eingänge zu erhöhen. Ein abgeschirmtes Stereokabel (TRS) welches beide verbindet, ermöglicht beide PFL Schaltungen si zu vereinen.Jeder gedrückte PFL-...

  • Seite 38: Gebrauchshinweise Für Den Rq

    Prozessoren (EQ, Delay, oder Kompression) können in den Kanälen 1-8 verbunden werden oder zu den Monitoren 1-6 eingeschliffen werden. Die Monitor-Leistungsverstärkereingänge verbinden Sie mit den Monitorausgänge. Beide symmetrischen und asymmetrischen Ausgänge sind vorhanden und können gleichzeitig benutzt werden. Verbinden Sie den Mix (Wedge)Leistungsverstärker mit den Wedge-Ausgänge.Dieses ist das gleiche Signal, welches am Kopfhörer ist.
  • Seite 39 PEAVEY 90-DAY LIMITED WARRANTY ON TUBES AND METERS If this product contains tubes or meters, Peavey warrants the tubes or meters contained in the product to be free from defects in material and workmanship for a period of ninety (90) days from date of purchase;...
