D-Link DCS-7513 Installationsanleitung
  1. Anleitungen
  2. Marken
  3. D-Link Anleitungen
  4. Überwachungskameras
  5. DCS-7513
  6. Installationsanleitung

D-Link DCS-7513 Installationsanleitung

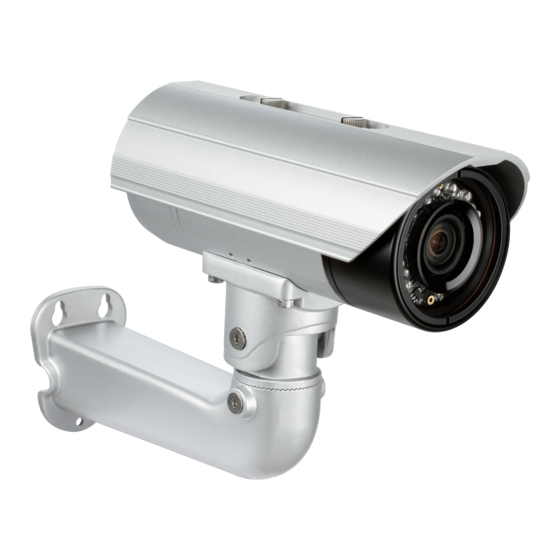

Full hd wdr day & night outdoor network camera
Vorschau ausblenden Andere Handbücher für DCS-7513:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 11

Quicklinks

Diese Anleitung herunterladen
Quick Installation Guide
Full HD WDR Day & Night Outdoor Network Camera
This document will guide you through the
basic installation process for your new
D-Link Network Camera.
DCS-7513
Quick Installation Guide
Installationsanleitung
Guide d'installation
Guía de instalación
Guida di Installazione
Краткое руководство по установке
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat
Documentation also available on
CD and via the D-Link Website

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für D-Link DCS-7513

Inhaltszusammenfassung für D-Link DCS-7513

  • Seite 1 D-Link Network Camera. DCS-7513 Quick Installation Guide Installationsanleitung Guide d’installation Guía de instalación Guida di Installazione Краткое руководство по установке Guia de Instalação Rápida 快速安裝指南 Petunjuk Pemasangan Cepat Documentation also available on CD and via the D-Link Website...

  • Seite 3: Package Contents

    Manual which is available on the CD included in this package or from the D-Link support website. Package Contents ƒ DCS-7513 Full HD WDR Day & Night Outdoor Network Camera ƒ Ethernet Cable ƒ Extension Adapter ƒ Mounting Bracket and Screws ƒ...

  • Seite 4: Hardware Overview

    Allows the camera to be swiveled into position for easy maintenance. Camera Shoe Adjustable mounting seat for the camera. Connects to an RJ45 Ethernet port. Can be used Ethernet Jack with PoE to provide power to the camera. D-Link DCS-7513 Quick Installation Guide...
  • Seite 5 A/V cable, refer to the User Manual. DI/DO I/O connectors for external devices. Connector (12 V DC output not supported for the DCS-7513) Press and hold the button for 10 seconds to reset the Reset Button camera back to the factory default settings.
  • Seite 6 Make sure the plug is inserted properly to ensure a good seal. Connect the camera connector to the camera. Reattach the back camera cover by turning it clockwise. D-Link DCS-7513 Quick Installation Guide...

  • Seite 7: Sd Card Installation

    Make sure that the weatherproof seals are secured firmly in place. Mounting Instructions Please refer to the User Manual for detailed instructions on how to install and mount the camera. D-Link DCS-7513 Quick Installation Guide...

  • Seite 8: Connecting The Camera

    General Connection Using 12 V DC Power Adapter (not included) ƒ Connect the Ethernet cable to your network. ƒ Connect your power adapter to the camera's power connector, then plug in the power adapter. D-Link DCS-7513 Quick Installation Guide...
  • Seite 9 Configuring the Camera Insert the DCS-7513 CD into your computer's CD-ROM drive to begin the installation. If Autorun is disabled, or if the D-Link Launcher fails to start automatically, click the Start button and type D:\autorun.exe (where D: represents the drive letter of your CD-ROM drive) and press Enter.
  • Seite 10 Take a moment to confirm your settings and click Restart. Viewing Your Camera via Web Browser Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu (Start > D-Link > Setup Wizard SE). Select the camera and click Link to access the web configuration.
  • Seite 11 Diese Installationsanleitung bietet Ihnen grundlegende Anleitungen zur Installation der DCS-7513 in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung der Kamera finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht. Packungsinhalt ƒ...

  • Seite 12: Hardware-Überblick

    Ermöglicht das Schwenken der Kamera in die Schnellentriegelungsstift richtige Position zur einfachen Wartung. Kameraschuh Einstellbare Montagehalterung für die Kamera. Wird mit einem RJ45 Ethernet-Anschluss Ethernet-Anschluss verbunden. Kann mit PoE für die Stromversorgung der Kamera verwendet werden. D-Link DCS-7513 Quick Installation Guide...

  • Seite 13: Optionaler Kabelbaum (Nicht Im Lieferumfang)

    Informationen zum Anschluss des A/V-Kabels finden Sie im Benutzerhandbuch. Steckverbinder E/A-Anschlüsse für externe Geräte. für digitalen Ein- (12 V DC-Ausgang nicht unterstützt für die DCS-7513) und Ausgang Drücken und halten Sie den Knopf 10 Sekunden lang, Rücksetzknopf um die Kameraeinstellungen auf die werkseitigen Standardeinstellungen zurückzusetzen.

  • Seite 14: Für Den Anschluss Eines Optionalen Kabelbaums

    Kabels ein. Achten Sie darauf, dass der Stopfen festsitzt und die Öffnung gut abdichtet. Schließen Sie den Kamerastecker an der Kamera Bringen Sie die hintere Abdeckung der Kamera wieder an, indem Sie sie im Uhrzeigersinn drehen. D-Link DCS-7513 Quick Installation Guide...
  • Seite 15 Sie die hintere Abdeckung wieder an. Achten Sie darauf, dass die wetterfesten Gummidichtungen ordnungsgemäß und sicher angebracht sind. Montageanleitung Im Benutzerhandbuch finden Sie detaillierte Anweisungen zur Installation und Befestigung der Kamera. D-Link DCS-7513 Quick Installation Guide...

  • Seite 16: Anschluss Der Kamera

    Sie die folgende Anschlussmethode verwenden: Allgemeiner Anschluss mit 12 V DC-Netzteil (nicht im Lieferumfang) ƒ Verbinden Sie das Ethernet-Kabel mit Ihrem Netzwerk. ƒ Verbinden Sie Ihr Netzteil mit dem Stromanschluss der Kamera, dann stecken Sie das Netzteil ein. D-Link DCS-7513 Quick Installation Guide...

  • Seite 17: Konfiguration Der Kamera

    Konfiguration der Kamera Legen Sie die DCS-7513 CD in das CD-ROM-Laufwerk Ihres Computers, um die Installation zu beginnen. Sollte die CD auf Ihrem Computer nicht automatisch ausgeführt werden oder der D-Link Launcher nicht automatisch starten, klicken Sie auf die Startschaltfläche und geben Sie D:\autorun.exe ein (wobei D: für den Laufwerkbuchstaben Ihres CD-ROM-Laufwerks steht) und drücken Sie die...

  • Seite 18: Weitere Informationen

    Prüfen Sie Ihre Einstellungen und klicken Sie dann auf Restart (Neustart). Anzeige Ihrer Kamera über einen Webbrowser Klicken Sie auf das Symbol für den D-Link Setup- Wizard SE, der in Ihrem Windows-Startmenü (Start > D-Link > Setup Wizard SE) erstellt wurde.

  • Seite 19: Guide D'installation Rapide

    à installer la DCS-7513. Pour obtenir des informations complémentaires sur l'utilisation de la caméra, consultez le Manuel d'utilisation, disponible sur le CD joint à ce coffret, ou sur le site Web d'assistance D-Link. Contenu de la boîte ƒ Caméra réseau d'extérieur DCS-7513 Full HD WDR jour et nuit ƒ...

  • Seite 20: Description Du Matériel

    Permet de faire pivoter la caméra en position de dégagement maintenance aisée. rapide Sabot de Support de montage réglable pour la caméra. caméra Connecteur Permet la connexion à un port Ethernet RJ45. Peut être Ethernet utilisé avec du PoE pour alimenter la caméra. D-Link DCS-7513 Quick Installation Guide...
  • Seite 21 Faisceau de câbles optionnel (non fourni) Permet la connexion à la DCS-7513. Pour plus de détails Connecteur de sur le raccordement du câble A/V, reportez-vous au caméra manuel de l'utilisateur. Connecteurs E/S pour périphériques externes Connecteur (La sortie 12 V cc n'est pas prise en charge pour la...
  • Seite 22 Assurez-vous que la fiche est correctement insérée pour assurer une bonne étanchéité. Raccordez le connecteur de la caméra sur celle-ci. Rebranchez le capot arrière de la caméra en le tournant dans le sens des aiguilles d'une montre. D-Link DCS-7513 Quick Installation Guide...

  • Seite 23: Installation De La Carte Sd

    Assurez-vous que les joints étanches sont fermement en place. Instructions de montage Reportez-vous au manuel d'utilisation pour des instructions détaillées sur la méthode d'installation et de montage de la caméra. D-Link DCS-7513 Quick Installation Guide...

  • Seite 24: Connexion De La Caméra

    électrique 12 V cc (non fourni) ƒ Connectez le câble Ethernet à votre réseau. ƒ Connectez une extrémité de l'adaptateur secteur sur le connecteur d'alimentation situé sur votre caméra et l'autre sur une prise murale. D-Link DCS-7513 Quick Installation Guide...

  • Seite 25: Configuration De La Caméra

    Configuration de la caméra Insérez le CD de la DCS-7513 dans le lecteur de CD-ROM de l'ordinateur pour lancer l'installation. Si l'exécution automatique est désactivée ou si le dispositif de lancement D-Link ne parvient pas à démarrer automatiquement, cliquez sur le bouton Démarrer et saisissez D:\autorun.exe (où...

  • Seite 26: Informations Complémentaires

    Redémarrer. Affichage de votre caméra via un navigateur Web Cliquez sur l'icône Assistant de configuration D-Link SE créée dans votre menu Démarrer de Windows (Démarrer > D-Link > Assistant de configuration SE). Sélectionnez la caméra, puis cliquez sur Connexion pour accéder à...

  • Seite 27: Guía De Instalación Rápida

    Guía de instalación rápida Esta guía de instalación proporciona instrucciones básicas para la instalación de la cámara DCS-7513. Para obtener información adicional acerca de cómo utilizar la cámara, consulte el Manual del usuario disponible en el CD incluido en el paquete o en el sitio web de asistencia de D-Link.
  • Seite 28 Permite girar la cámara para facilitar su mantenimiento. liberación rápida Zapata de la Asiento de montura ajustable para la cámara. cámara Se conecta a un puerto Ethernet RJ45. Se puede usar Clavija Ethernet con PoE para proporcionar alimentación a la cámara. D-Link DCS-7513 Quick Installation Guide...
  • Seite 29 Manual del usuario. Conector de Conectores de E/S para dispositivos externos. DI/DO (Salida de 12 V CC no admitida para la cámara DCS-7513) Mantenga pulsado el botón durante 10 segundos para Botón de restablecer la cámara en los parámetros predeterminados reinicio de fábrica.
  • Seite 30 Asegúrese de que el tapón está correctamente insertado para que el cierre quede hermético. Conecte el conector de la cámara a esta. Vuelva a colocar la cubierta trasera de la cámara girándola hacia la derecha. D-Link DCS-7513 Quick Installation Guide...

  • Seite 31: Instrucciones De Montaje

    Asegúrese de que los cierres herméticos quedan fijados firmemente. Instrucciones de montaje Consulte el Manual del usuario para obtener instrucciones detalladas sobre el modo de instalar y montar la cámara. D-Link DCS-7513 Quick Installation Guide...

  • Seite 32: Conexión De La Cámara

    Conexión general mediante adaptador de alimentación de 12 V CC (no incluido) ƒ Conecte el cable Ethernet a su red. ƒ Conecte el adaptador de alimentación al conector de la cámara y, a continuación, enchufe el adaptador de alimentación. D-Link DCS-7513 Quick Installation Guide...

  • Seite 33: Configuración De La Cámara

    Configuración de la cámara Inserte el CD de la DCS-7513 en la unidad de CD-ROM del ordenador para comenzar la instalación. Si la ejecución automática está desactivada o si el iniciador de D-Link no se inicia automáticamente, haga clic en el botón Start (Inicio) y escriba D:\autorun.exe (donde D: representa la letra de unidad de la...
  • Seite 34 Visualización de su cámara a través del explorador de web Haga clic en el icono Asistente de configuración SE D-Link que se creó en el menú de inicio de Windows (Inicio > D-Link > Asistente de configuración SE). Seleccione la cámara y haga clic en Link (Vincular) para acceder a la configuración web.

  • Seite 35: Guida Di Installazione Rapida

    CD incluso nella confezione o scaricabile dal sito Web di supporto di D-Link. Contenuto della confezione ƒ Videocamera di rete da esterni Day & Night DCS-7513 Full HD WDR ƒ Cavo Ethernet ƒ Adattatore prolunga ƒ...
  • Seite 36 Consente alla videocamera di essere posizionata in modo rapido ottimale per la manutenzione. Slitta videocamera Sede di montaggio regolabile per la videocamera. Si connette a una porta Ethernet RJ45. Può essere usato Spinotto Ethernet con PoE per fornire alimentazione alla videocamera. D-Link DCS-7513 Quick Installation Guide...
  • Seite 37 Cablaggio opzionale (non incluso) Connettore Si connette a DCS-7513. Per maggiori dettagli sulla videocamera connessione con il cavo A/V, consultare il Manuale utente. Connettore DI/ Connettori I/O per dispositivi esterni. (uscita 12 V CC non supportata per DCS-7513) Pulsante di...
  • Seite 38 Verificare che la presa sia inserita correttamente per garantire un corretto isolamento. Collegare il connettore della videocamera alla videocamera. Ricollegare la copertura della videocamera posteriore ruotandola in senso orario. D-Link DCS-7513 Quick Installation Guide...

  • Seite 39: Installazione Della Scheda Sd

    Inserire la scheda SD con i contatti rivolti in basso, quindi ricollegare la copertura posteriore. Verificare che le guarnizioni impermeabili siano fissate fermamente in posizione. Istruzioni per il montaggio Per istruzioni dettagliate sull'installazione e il montaggio della videocamera, consultare il Manuale utente. D-Link DCS-7513 Quick Installation Guide...

  • Seite 40: Collegamento Della Videocamera

    Collegamento generale tramite adattatore di alimentazione da 12 V CC (non incluso) ƒ Collegare il cavo Ethernet alla rete. ƒ Collegare l'adattatore di alimentazione al connettore di alimentazione della videocamera, quindi collegarlo all'adattatore di alimentazione. D-Link DCS-7513 Quick Installation Guide...
  • Seite 41 Configurazione della videocamera Inserire il CD DCS-7513 CD nell'unità CD-ROM del computer per avviare l'installazione. Se Autorun è disabilitato oppure se il D-Link Launcher non si avvia automaticamente, fare clic sul pulsante Start e digitare D:\autorun.exe (dove D: rappresenta la lettera dell'unità CD-ROM), quindi premere Invio.
  • Seite 42 Riavvia. Visualizzazione della telecamera tramite il browser Web Fare clic sull'icona D-Link Setup Wizard SE creata nel menu Start di Windows (Start > D-Link > Setup Wizard SE). Selezionare la telecamera e fare clic su Collegamento per accedere alla configurazione Web.

  • Seite 43: Комплект Поставки

    Краткое руководство по установке Данное руководство содержит основные инструкции по установке камеры DCS-7513. Для получения дополнительной информации по настройке камеры, пожалуйста, обратитесь к руководству пользователя на CD-диске из комплекта поставки или через Web-сайт D-Link. Комплект поставки ƒ Сетевая камера DCS-7513 ƒ...
  • Seite 44 Используется для определения условий освещения. датчик Используется для быстрой регулировки положения Регулировочный винт камеры. Кронштейн Регулируемый кронштейн для крепления камеры. Разъем RJ-45 для подключения Ethernet-кабеля, а Ethernet-разъем также для подачи питания по технологии Power over Ethernet (PoE). D-Link DCS-7513 Quick Installation Guide...
  • Seite 45 Дополнительный жгут проводов (не входит в комплект поставки) ремя. Коннектор Используется для подключения к DCS-7513. для Для получения дополнительной информации о подключения подключении кабеля A/V обратитесь к руководству щает к камере пользователя. Разъемы для подключения внешних устройств. ка. Разъемы DI/ (Выход...
  • Seite 46 Снимите с камеры водонепроницаемую заглушку. Протяните коннектор для подключения к камере через отверстие, затем установите водонепроницаемую заглушку. Убедитесь, что водонепроницаемая заглушка надежно зафиксирована. Подключите коннектор к камере. Соедините заднюю панель с камерой, повернув ее по часовой стрелке. D-Link DCS-7513 Quick Installation Guide...

  • Seite 47: Установка Sd-Карты

    Установите SD-карту в слот для карты контактами вниз, затем установите заднюю панель камеры. Убедитесь, что элементы, защищающие камеру, надежно зафиксированы. Инструкции по установке За подробной информацией относительно установки и монтажа камеры, пожалуйста, обратитесь к руководству пользователя. D-Link DCS-7513 Quick Installation Guide...

  • Seite 48: Подключение Камеры

    Основное подключение с помощью адаптера питания 12 В постоянного тока (не входит в комплект поставки) ƒ Подключите камеру к коммутатору или маршрутизатору через Ethernet-кабель. ƒ Подключите кабель питания от камеры к адаптеру питания, затем подключите адаптер питания к розетке. D-Link DCS-7513 Quick Installation Guide...

  • Seite 49: Настройка Камеры

    Настройка камеры Вставьте диск с программным обеспечением для DCS-7513 в привод CD-ROM для начала установки. Если на компьютере отключена функция автоматического запуска, или D-Link Launcher не запускается автоматически, нажмите Пуск > Выполнить. Введите D:\autorun.exe, где D: – имя привода CD-ROM, и нажмите...

  • Seite 50: Дополнительная Информация

    Проверьте настройки и нажмите Restart (Перезапустить). Просмотр изображения камеры через Web браузер Выберите ярлык D-Link Setup Wizard SE в стартовом меню Windows (Пуск > D-Link > Setup Wizard SE). Выберите камеру и нажмите кнопку Link для доступа к настройкам сети.

  • Seite 51: Технические Характеристики

    • DDNS-клиент (D-Link) • Multicast • SMTP-клиент • Bonjour • FTP-клиент • 802.1x • SNMP • Соответствие ONVIF Безопасность • Защита учетной записи администратора и • Аутентификация HTTP и RTSP группы пользователей • Аутентификация по паролю D-Link DCS-7513 Quick Installation Guide...
  • Seite 52 • Хранения: от -20 до 70 °С Влажность • При эксплуатации: от 20% до 80% (без конденсата) • При хранении: от 5% до 95% (без конденсата) Прочее Сертификаты • CE • FCC • CE LVD • C-Tick D-Link DCS-7513 Quick Installation Guide...

  • Seite 53: Техническая Поддержка

    Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link. D-Link предоставляет бесплатную поддержку для клиентов в течение гарантийного срока. Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через Интернет. Техническая поддержка компании D-Link работает в круглосуточном режиме ежедневно, кроме...

  • Seite 54: Guia De Instalação Rápida

    Guia de Instalação Rápida Este guia de instalação irá fornecer instruções básicas para instalar o DCS-7513. Para informações adicionais sobre como utilizar a câmera, por favor, verifique o Manual de Usuário que está disponível no CD incluso com o pacote ou no site de suporte D-Link.
  • Seite 55 Permite que a câmera seja desacoplada facilmente em Rápida posição para fácil manutenção. Suporte da Câmera Suporte ajustável para a câmera. Conecte a uma porta Ethernet RJ45. Pode ser utilizada Porta Ethernet com PoE para fornecer energia à câmera. D-Link DCS-7513 Quick Installation Guide...
  • Seite 56 Conector de Conector de energia para adaptador de 12 V DC (não Energia incluso). Audio Out Conecta a um alto falante. (Verde) Audio In Conecta a um microfone. (Vermelho) Conector BNC Não suportada pelo DCS-7513. D-Link DCS-7513 Quick Installation Guide...
  • Seite 57 Verifique se o plugue foi inserido corretamente para garantir um bom lacre. Conecte o conector da câmera com a câmera. Coloque novamente a proteção de trás da câmera e gire no sentido horário. D-Link DCS-7513 Quick Installation Guide...

  • Seite 58: Instalação Do Cartão Sd

    Verifique se as vedações impermeáveis estão seguras e no lugar certo. Instruções de Montagem Por favor, verifique o Manual de Usuário para instruções detalhadas em como instalar e montar a câmera. D-Link DCS-7513 Quick Installation Guide...
  • Seite 59 Conexão Geral utilizando um Adaptador de Energia 12 V DC (não incluso) ƒ Conecte o cabo Ethernet a sua conexão ƒ Conecte o seu adaptador de energia ao conector de energia na câmera e então plugue no adaptador de energia. D-Link DCS-7513 Quick Installation Guide...
  • Seite 60 Configurando a Câmera Insira o CD do DCS-7513 na porta de CD-ROM no seu computador e comece com a instalação. Se o Autorun está desligado ou o Launcher da D-Link falhar para começar automaticamente, clique no botão de Start e escreva D:\autorun.
  • Seite 61 Visualizando a Sua Câmera via Navegador Web Clique no ícone Assistente de Configuração SE que foi criado no menu de início do Windows (Start > D-Link > Assistente de Configuração SE). Selecione a câmera e clique em Link para acessar as configurações web.
  • Seite 62 快速安裝手冊 此安裝指南提供安裝DCS-7513網路攝影機的基本操作。若要取得更多關於使用 此攝影機的方式，請參考光碟內附的使用手冊，或至D-Link技術支援網站下載 產品使用手冊。 包裝內容 ƒ ƒ DCS-7513ƒFullƒHDƒ戶外槍型網路攝影機 ƒ ƒ 乙太網路線 ƒ ƒ 延伸器 ƒ ƒ 安裝支架及螺絲 ƒ ƒ 光碟(內涵使用手冊及安裝程式) ƒ ƒ 快速安裝手冊 若包裝內缺少以上任何項目，請聯絡您的經銷商。 安全須知ƒ: 此產品應該由具備相關證照的技術人員安裝，以符合當地的法規及避免產品保 固失效。 中 文 D-Link DCS-7513 Quick Installation Guide...
  • Seite 63 硬體概觀 紅外線LED燈 在低光源的環境下提供照明。 可調式上罩 避免鏡頭直接照射陽光。 調整螺絲 旋轉鬆緊以調整上罩位置。 攝影機鏡頭 可變焦鏡頭。 電源/狀態指示燈 指示攝影機當前狀態。 中 感光元件 依據環境光源自動切換日夜模式。 文 快速拆卸鈕 可快速將攝影機從支架上拆下以方便維修。 調整螺絲 旋轉鬆緊以調整攝影機底座角度。 可連接RJ-45乙太網路線提供攝影機網路，或是透過PoE 乙太網路線接頭 方式供電至攝影機。 D-Link DCS-7513 Quick Installation Guide...
  • Seite 64 配線組(請另購) 連接至DCS-7513，請參考使用手冊以取得更多關於連接 攝影機接頭 A/Vƒ纜線的詳細。 I/Oƒ接點，連接至裝置。ƒ DI/DO 接頭 (12ƒVƒDCƒ輸出，不支援提供攝影機電源ƒDCS-7513) 重置按鈕 按壓約10秒不放，將攝影機回復至出廠預設值。 24 V 電源接頭 不支援提供攝影機電源ƒDCS-7513。 電源接頭 連接12ƒVƒDCƒ電源變壓器。(請另購) 中 聲音輸出 (綠) 連接喇叭。 文 聲音輸入 (紅) 連接麥克風。 BNC 接頭 DCS-7513並不支援。 D-Link DCS-7513 Quick Installation Guide...
  • Seite 65 連接配線組 逆時針方向旋轉取下攝影機後方外殼。 取下攝影機下方防水栓。 將攝影機接頭及配線穿過孔洞，接著固定防水栓。 請務必確保防水栓有正確安裝，以確保攝影機的防 水功能正常運作。 將攝影機接頭連接至攝影機。 中 文 順時針方向旋轉鎖回攝影機後方外殼。 D-Link DCS-7513 Quick Installation Guide...
  • Seite 66 SD卡安裝 逆時針方向旋轉取下攝影機外殼。 插入microSD記憶卡，將攝影機外殼鎖回。請務必確 保防水密封零件有固定在正確位置。 壁掛安裝 壁掛安裝設定，請參考包裝內附的光碟或D-Link網站上的使用手冊。 中 文 D-Link DCS-7513 Quick Installation Guide...
  • Seite 67 連接攝影機 連接至PoE交換器 ƒ ƒ 將乙太網路線連接至PoE交換器或電源供應 器。此時乙太網路線可以同時提供電源及網 路連線。 若您有「連接配線組」，請依下方引導完成連線。 連接12 V DC 電源變壓器(請另購) ƒ ƒ 將乙太網路線連接至您的網路。 ƒ ƒ 將電源變壓器連接至攝影機電源接頭，接著 將電源變壓器接上電源。 中 文 D-Link DCS-7513 Quick Installation Guide...
  • Seite 68 攝影機設定 請將包裝內附的光碟放入您電腦的光碟機並開始執行安裝。若您電腦的自動執 行功能已被停用，或D-LinkƒLauncher無法自動執行時，請點選開始>執行後輸入 「D:\autorun.exe」(D代表您光碟機的代號)。 請點選SetupƒWizard開始安裝。 請點選Windows開始選單中的D-LinkƒSetupƒWizardƒSE 圖示(開始>ƒD-Linkƒ>ƒSetupƒWizardƒSE)。 設定精靈中將會顯示您攝影機的MAC位址及IP位址。 若您的網路中有DHCP伺服器時，將會顯示由DHCP派 發的有效IP位址。若您的網路中沒有DHCP伺服器， 則將會顯示攝影機的預設IP位址192.168.0.20。請選 擇您的攝影機，再點選「Wizard」的按鈕來繼續。 請輸入管理者(Admin)的名稱和密碼。在首次登入 時，預設的管理者名稱為「admin」無密碼。 若您要更改攝影機的管理者(admin)名稱和密碼時請 勾選核取方塊，並輸入您要設定的新名稱及密碼。 請點選「Next」來繼續。 中 文 若您要讓攝影機在開機後自動由DHCP伺服器(例如路 由器)取得IP位址時請選擇「DHCP」。 若您要讓攝影機每次皆使用相同的IP時請選擇 「StaticƒIP」並輸入您要使用的IP位址。 請點選「Next」來繼續。 D-Link DCS-7513 Quick Installation Guide...
  • Seite 69 請確認您的設定是否正確並點選「Restart」來重新啟 動攝影機。 透過網頁瀏覽器檢視您的攝影機 點擊開始選單中的「D-LinkƒSetupƒWizardƒSE」圖 示。(開始>ƒD-Linkƒ>ƒSetupƒWizardƒSE)。 請選擇攝影機並點選「Link」的按鈕來連結網頁設定 介面。 設定精靈將會自動以攝影機的IP位址來開啟設定網 頁。 當您第一次連接至攝影機時，系統將會要求您設置管理 者帳號及密碼。輸入帳號及密碼後請點選「Save」。 畫面中會顯示您攝影機的即時影像，您可以選擇影像 設定檔來觀看或調整設定。若要取得更多關於設定網 頁的資訊，請參考包裝內附的光碟或D-Link網站上的 使用手冊。 中 文 其他資訊 請造訪官方網站http://www.dlink.com來取得更多產品的相關資訊與協助。 保固資訊ƒ 請造訪網站http://warranty.dlink.com/來查看在您地區的保固資訊。 D-Link DCS-7513 Quick Installation Guide...
  • Seite 70 Panduan Pengguna yang tersedia di CD yang disertakan dalam paket ini atau dari situs web dukungan D-Link. Isi Dalam Kemasan ƒ IP Kamera DCS-7513 Full HD WDR Day & Night Outdoor ƒ Kabel ethernet ƒ Ekstensi Adpater ƒ Dudukan Kamera dan Skrup ƒ...
  • Seite 71 Memungkinkan kamera untuk diputar ke posisi tertentu Pin Pelepas Cepat untuk memudahkan perawatan. Kaki Kamera Pemasangan kaki kamera yang dapat di sesuaikan Hubungkan dengan port Ethernet RJ45. Dapat gunakan Ethernet Jack PoE untuk memberikan power pada kamera. D-Link DCS-7513 Quick Installation Guide...
  • Seite 72 Opsional Kabel Harness (tidak termasuk) Hubungkan ke DCS-7513. Untuk rincian lebih lanjut Konektor tentang menghubungkan kabel A / V,silahkan lihat pada Kamera User Manual. Konektor I/O untuk menghubungkan ke perangkat ekternal. Konektor DI/DO (Keluaran 12V DC tidak didukung untuk DCS-7513)

  • Seite 73: Menghubungkan Opsional Kabel Harness

    Dorong konektor kamera dan kabel melalui lubang, dan masukkan pembungkus anti air pada kabel.. Pastikan pembungkus kabel anti air dimasukkan dengan benar dan tersegel dengan baik. Hubungkan konektor kamera ke kamera. Pasang kembali penutup kamera belakang dengan memutar searah jarum jam. D-Link DCS-7513 Quick Installation Guide...
  • Seite 74 Masukkan kartu SD dengan kontak menghadap ke bawah, kemudian pasang kembali penutup belakang. Pastikan bahwa segel tahan air terpasang dengan benar ditempatnya. Petunjuk Pemasangan Silakan merujuk ke user manual untuk petunjuk rinci tentang cara menginstal dan memasang kamera. D-Link DCS-7513 Quick Installation Guide...

  • Seite 75: Menghubungkan Kamera

    Koneksi dengan Menggunakan Power Adapter 12V DC (tidak termasuk dalam kemasan) ƒ Hubungkan kabel Ethernet ke jaringan Anda. ƒ Hubungkan adaptor daya ke konektor daya pada kamera, kemudian pasang power adapter ke terminal listrik. D-Link DCS-7513 Quick Installation Guide...
  • Seite 76 Konfigurasi pada Kamera Masukkan CD DCS-7513 ke dalam CD-ROM komputer Anda untuk memulai instalasi. Jika Autorun tidak aktif, atau jika D-Link Launcher gagal untuk memulai secara otomatis, klik tombol Start dan ketik D: \ autorun.exe (di mana D: mewakili huruf drive dari CD-ROM drive) dan tekan Enter.
  • Seite 77 Luangkan waktu sejenak untuk mengkonfirmasi pengaturan Anda dan klik Restart. Melihat Camera Anda melalui Web Browser Klik pada D-Link Setup Wizard SE ikon yang diciptakan pada menu Start Windows Anda (Start> D-Link> Setup Wizard SE). Pilih kamera dan klik Link untuk mengakses konfigurasi web.
  • Seite 78 Notes D-Link DCS-7513 Quick Installation Guide...
  • Seite 79 Notes D-Link DCS-7513 Quick Installation Guide...
  • Seite 80 Ver. 1.00(WW)_130x183 2016/10/27 0420115-DL...
