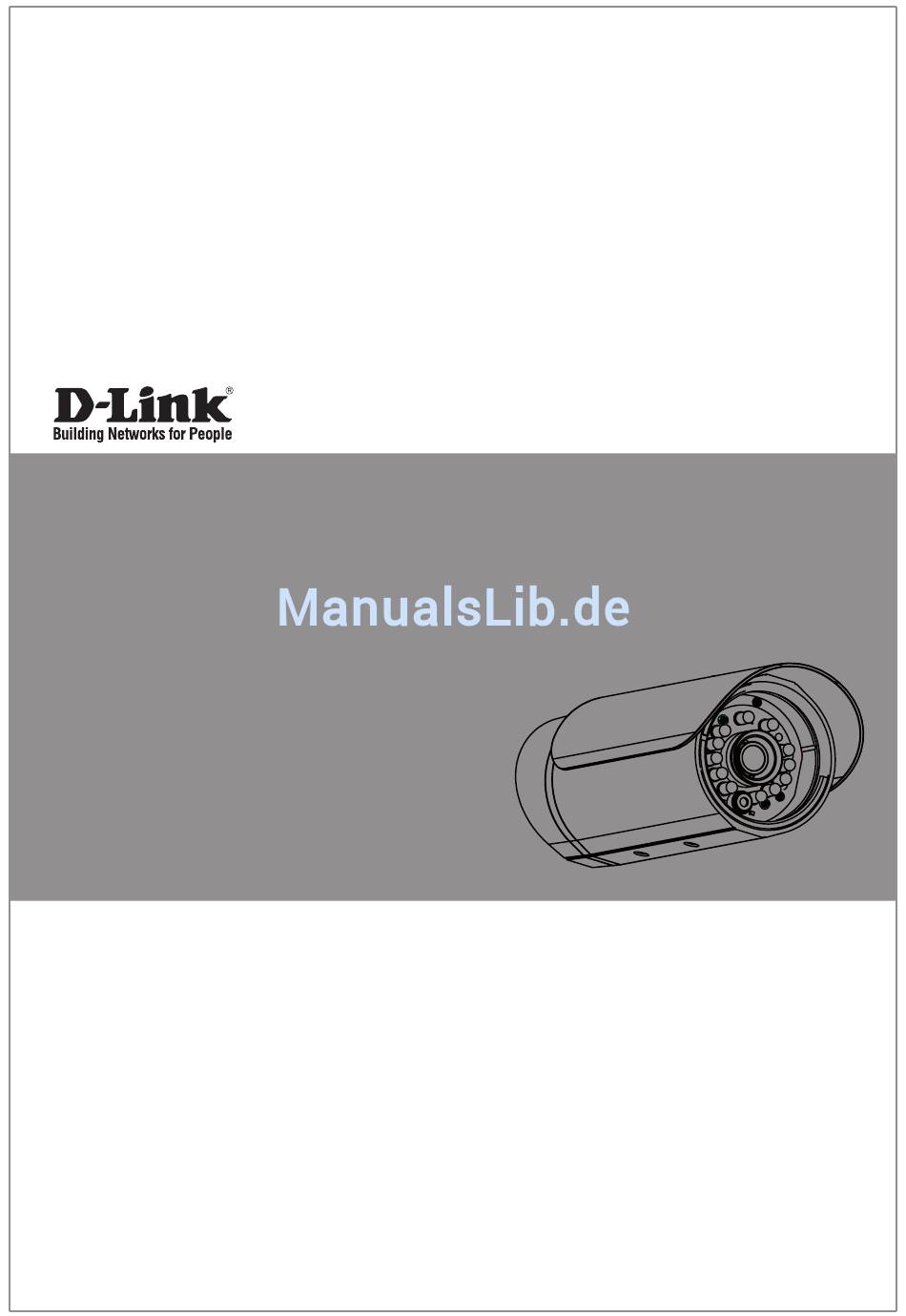

Quick Installation Guide

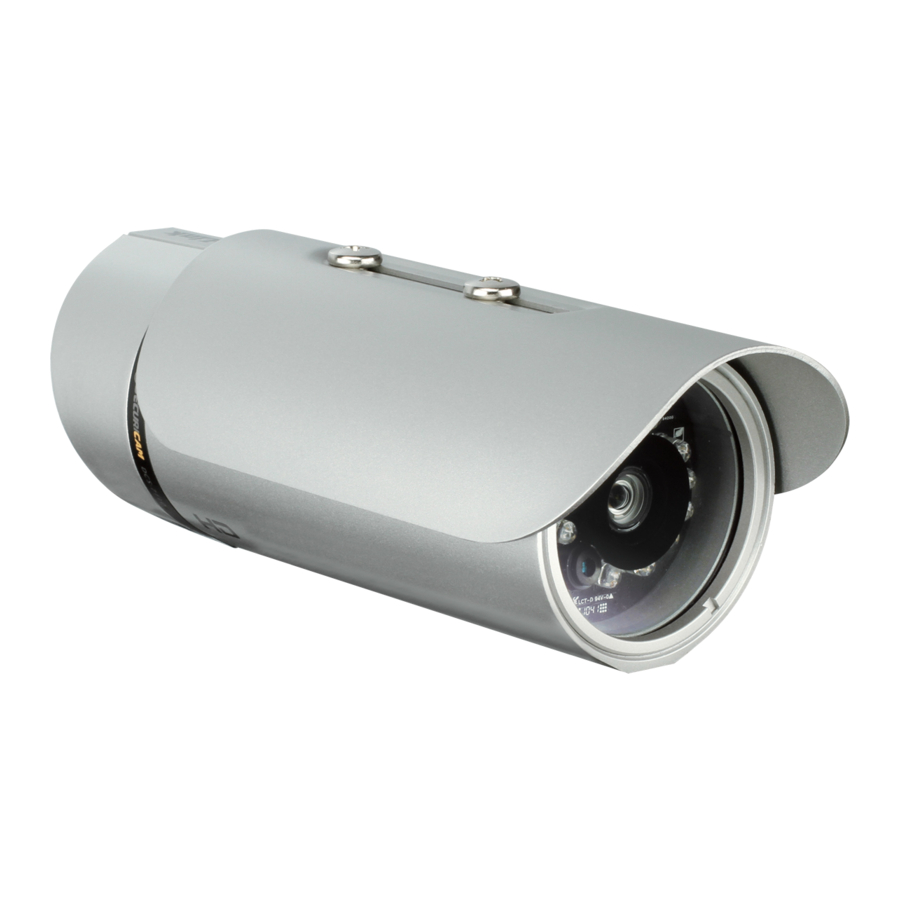

Full HD Day & Night Network Camera
This document will guide you through the basic installation
process for your new D-Link Network Camera.
DCS-7110
Quick Installation Guide
Installationsanleitung
Guide d'installation
Guía de instalación
Guida di Installazione
Documentation also available
on CD and via the D-Link
Website
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für D-Link DCS-7110
Inhaltszusammenfassung für D-Link DCS-7110
- Seite 1 Quick Installation Guide Full HD Day & Night Network Camera This document will guide you through the basic installation process for your new D-Link Network Camera. DCS-7110 Quick Installation Guide Installationsanleitung Guide d’installation Guía de instalación Guida di Installazione Documentation also available...
-
Seite 2: Installation Steps
DCS-7110 Quick Installation Guide This installation guide provides basic instructions for installing the DCS-7110 Network Camera on your network. For additional information about how to use the camera, please see the User’s Manual which is available on the CD include in this package or from the D-Link support website. -
Seite 3: Hardware Overview
24V Power Connector Connects to 24V AC power DI/DO Connectors DI/DO connectors provide a physical interface to send and receive digital signals to and from a variety of external devices D-Link DCS-7110 Quick Install Guide... - Seite 4 2. Hardware Overview Reset Button Removing the weatherproof cover, use a paperclip or similar tool to press and hold the recessed button for 10 seconds to reset the camera back to the factory default settings D-Link DCS-7110 Quick Install Guide...
-
Seite 5: Hardware Installation
Step2: Use a drill bit to make holes. Insert wall anchors and affix the mounting bracket using the screws provided. Step3: The camera cables can be installed through a separate large hole drilled in the wall, or using an external cable conduit. D-Link DCS-7110 Quick Install Guide... -
Seite 6: Cable Connections
PoE will transmit both power and data over a single cable. Note: Once power has been established, the LED will turn red. When the device has obtained an IP address and is accessible, the LED will turn green. D-Link DCS-7110 Quick Install Guide... - Seite 7 2. The unsheathed part of the wire connectors should be positioned at a downward- facing angle when they extend out of the rear of the camera, not upward. The unsheathed part of the wire connectors must either be sealed or enclosed in a junction box. D-Link DCS-7110 Quick Install Guide...
- Seite 8 Insert the DCS-7110 CD into your computer's CD-ROM drive to begin the installation. If the Autorun function on your computer is disabled, or if the D-Link Launcher fails to start automatically, click Start > Run. Type D:\autorun.exe, where D: represents the drive letter of your CD-ROM drive.
- Seite 9 Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE The Setup Wizard will appear and display the MAC address and IP address of your camera(s). If you have a DHCP server on your network, a valid IP Address will be displayed.
- Seite 10 Viewing Camera via Web Browser Click on the D-Link Setup Wizard SE icon that was created in your Windows Start menu. Start > D-Link > Setup Wizard SE Select the camera and click the button labeled "Link" to access the web configuration.
-
Seite 11: Installationsschritte
DCS-7110 Netzwerkkamera in Ihrem Netzwerk. Zusätzliche Informationen zur Verwendung der Kamera finden Sie im Benutzerhandbuch, das Ihnen auf der CD, die diesem Paket beiliegt, oder über die D-Link Support-Website zur Verfügung steht. Installationsschritte 1. Prüfen Sie den Packungsinhalt, ob er mit den auf der Liste unten aufgeführten Artikeln übereinstimmt. -
Seite 12: Hardware-Überblick
Für den Anschluss an 24V Wechselstrom Steckverbinder für digitalen Ein- und Ausgang Diese Steckverbinder bieten eine physische Schnittstelle zum Senden digitaler Signale an eine Reihe externer Geräte bzw. zum Empfangen digitaler Signale von solchen Geräten D-Link DCS-7110 Quick Install Guide... - Seite 13 Sobald Sie den wetterfesten Schutz abgenommen haben, verwenden Sie eine auseinandergezogene Büroklammer oder einen ähnlich spitzen Gegenstand und drücken und halten Sie den vertieften Knopf 10 Sekunden lang gedrückt, um die Kamera auf die werkseitigen Standardeinstellungen zurückzusetzen. D-Link DCS-7110 Quick Install Guide...
-
Seite 14: Montage Der Kamera
Stecken Sie Dübel in die Löcher und bringen Sie die Halterung mithilfe der mitgelieferten Schrauben an. Schritt 3: Die Kamerakabel können durch ein den Kabeln entsprechend großes in die Wand gebohrtes Loch geführt werden. Sie können ggf. auch einen externen Kabelkanal nutzen. D-Link DCS-7110 Quick Install Guide... -
Seite 15: Kabelverbindungen
PoE (Power over Ethernet) liefert sowohl Strom als auch Daten über ein einziges Kabel. Hinweis: Sobald die Stromzufuhr hergestellt ist, leuchtet die LED rot auf. Wenn das Gerät eine IP-Adresse erhalten hat und der Zugriff auf das Gerät möglich ist, leuchtet die LED grün. D-Link DCS-7110 Quick Install Guide... - Seite 16 2. Der nicht ummantelte Teil der Kabelverbindungen (Lüsterklemmen) sollte in einem Abwärtswinkel positioniert werden, wenn sie aus der Rückseite der Kamera ragen, nicht in einem Aufwärtswinkel. Der nicht ummantelte Teil der Kabelverdichtungen muss entweder abgedichtet oder in einem Klemmenkasten geschützt eingeschlossen werden. D-Link DCS-7110 Quick Install Guide...
- Seite 17 4. Konfiguration mithilfe des Assistenten Legen Sie die DCS-7110 CD in das CD-ROM-Laufwerk Ihres Computers, um die Installation zu beginnen. Sollte die CD auf Ihrem Computer nicht automatisch ausgeführt werden oder der D-Link Launcher startet nicht automatisch, klicken Sie auf Start > Ausführen. Geben Sie D:\autorun.exe ein, wobei D: für den Laufwerkbuchstaben Ihres CD-ROM-Laufwerks steht.
- Seite 18 Klicken Sie auf das Symbol für den D-Link SE Setup- Assistenten, der in Ihrem Windows-Startmenü erstellt wurde. Start > D-Link > Setup Wizard SE Der Setup-Assistent wird aufgerufen und zeigt die MAC- und IP-Adresse Ihrer Kamera(s) an. Wenn in Ihrem Netzwerk ein DHCP-Server vorhanden ist, wird eine gültige IP-Adresse angezeigt.
-
Seite 19: Anzeige Der Kamera Über Einen Webbrowser
Anzeige der Kamera über einen Webbrowser Klicken Sie auf das Symbol für den D-Link SE Setup- Assistenten, der in Ihrem Windows-Startmenü erstellt wurde. Start > D-Link > Setup Wizard SE Wählen Sie die Kamera aus und klicken Sie auf die Schaltfläche Link, um auf die Web-Konfiguration... -
Seite 20: Procédure D'installation
DCS-7110 sur votre réseau. Pour obtenir des informations complémentaires sur l'utilisation de la caméra, consultez le Manuel d'utilisation, disponible sur le CD joint à ce coffret, ou sur le site Web d'assistance D-Link. Procédure d'installation 1. Vérifiez le contenu de la boîte par rapport à la liste ci-dessous. - Seite 21 Connecteur d'alimentation 24V Raccordement à une alimentation CA de 24V Connecteurs DI/DO : Les connecteurs DI/DO offrent une interface physique permettant d’envoyer et de recevoir des signaux numérique vers et depuis plusieurs périphériques externes. D-Link DCS-7110 Quick Install Guide...
- Seite 22 Bouton de réinitialisation Après avoir enlevé le couvercle étanche, utilisez un trombone ou un outil similaire pour appuyer sur le bouton de réinitialisation pendant 10 secondes afin de réinitialiser la caméra aux paramètres d’usine par défaut D-Link DCS-7110 Quick Install Guide...
-
Seite 23: Installation Du Matériel
Étape2 : Utilisez un foret pour percer des trous. Insérez les ancrages muraux et fixez le support de montage à l'aide des vis fournies. Étape3 : Les câbles de la caméra peuvent être acheminés dans une autre grande saignée ou via une goulotte externe. D-Link DCS-7110 Quick Install Guide... -
Seite 24: Connexion Des Câbles
La fonction PoE servira à transmettre l'alimentation et les données par un seul câble. Remarque : Une fois l'alimentation établie, le voyant devient rouge. Lorsque le périphérique a obtenu une adresse IP et qu'il est accessible, ce voyant devient vert. D-Link DCS-7110 Quick Install Guide... - Seite 25 2. La partie non gainée des connecteurs doit être orientée vers le bas quand les connecteurs sortent de l'arrière de la caméra, pas vers le haut. La partie non gainée des connecteurs doit être soit rendue étanche soit enfermée dans un boîtier de raccordement. D-Link DCS-7110 Quick Install Guide...
- Seite 26 4. Configuration à l'aide de l'assistant Insérez le CD de la DCS-7110 dans le lecteur de CD-ROM de l'ordinateur pour lancer l'installation. Si la fonction d'exécution automatique de votre ordinateur est désactivée ou si le dispositif de lancement D-Link ne parvient pas à démarrer automatiquement, cliquez sur Démarrer >...
- Seite 27 Cliquez sur l'icône D-Link Setup Wizard SE (Assistant de configuration D-Link SE) créée dans le menu Démarrer. Démarrer > D-Link > Setup Wizard SE (Assistant de configuration SE) L'Assistant de configuration s'ouvre et affiche les adresses MAC et IP de votre ou vos caméras. Si un serveur DHCP se trouve sur votre réseau, une...
- Seite 28 Web D-Link. ASSISTANCE TECHNIQUE Assistance technique D-Link sur internet: http://dlink.com Assistance technique D-Link par téléphone : 01 76 54 84 17 Du lundi au vendredi de 9h à 19h (hors jours fériés) D-Link DCS-7110 Quick Install Guide...
-
Seite 29: Pasos Para La Instalación
Esta guía de instalación proporciona instrucciones básicas para la instalación de la cámara de red DCS-7110 en su red. Para obtener información adicional acerca de cómo utilizar la cámara, consulte el Manual del usuario disponible en el CD incluido en el paquete o en el sitio web de asistencia de D-Link. -
Seite 30: Panel Frontal
Conector de alimentación de 24V Se conecta a la alimentación de 24V CA Conectores de DI/DO Los conectores de DI/DO proporcionan una interfaz física para enviar y recibir señales digitales hacia y desde diversos dispositivos externos D-Link DCS-7110 Quick Install Guide... - Seite 31 Después de retirar la cubierta impermeable, utilice un clip o una herramienta similar para pulsar y mantener pulsado durante 10 segundos el botón retraído y volver a restablecer la cámara en los parámetros predeterminados de fábrica D-Link DCS-7110 Quick Install Guide...
-
Seite 32: Instalación Del Hardware
Paso 3: los cables de la cámara se pueden instalar a través de un agujero grande independiente taladrado en la pared o utilizando un conducto para cables externo. D-Link DCS-7110 Quick Install Guide... -
Seite 33: Conexiones De Los Cables
La PoE transmitirá la alimentación y los datos a través de un solo cable. Nota: una vez establecida la alimentación, el LED cambiará a rojo. Cuando el dispositivo obtenga una dirección IP y esté accesible, el LED cambiará a verde. D-Link DCS-7110 Quick Install Guide... - Seite 34 éstos sobresalen de la parte posterior de la cámara, no hacia arriba. La parte sin cubierta de los conectores de cable se debe sellar o encerrar en una caja de conexiones. D-Link DCS-7110 Quick Install Guide...
- Seite 35 4. Configuración con el asistente Inserte el CD de la DCS-7110 en la unidad de CD-ROM del ordenador para comenzar la instalación. Si la función de ejecución automática del ordenador está desactivada o si el iniciador de D-Link no se inicia automáticamente, haga clic en Inicio > Ejecutar. Escriba D:\ autorun.exe, donde D: representa la letra de unidad de su unidad de CD-ROM.
- Seite 36 Haga clic en el icono Asistente de configuración SE D-Link que se creó en el menú de inicio de Windows. Inicio > D-Link > Asistente de configuración SE Aparecerá el asistente de configuración y mostrará la dirección MAC y la dirección IP de la cámara. Si tiene un servidor DHCP en la red, se mostrará...
- Seite 37 CD-ROM o el sitio web de D-Link. ASISTENCIA TÉCNICA http://dlink.com Asistencia Técnica Telefónica de D-Link: +34 902 30 45 45 0,067 €/min De Lunes a Viernes de 9:00 a 19:00 D-Link DCS-7110 Quick Install Guide...
-
Seite 38: Guida Di Installazione Rapida
DCS-7110 In questa guida di installazione sono riportate le istruzioni di base per installare la videocamera DCS-7110 Network Camera in rete. Per ulteriori informazioni sull'utilizzo della videocamera, consultare il manuale utente disponibile sul CD incluso nella confezione o scaricabile dal sito Web di supporto di D-Link. -
Seite 39: Pannello Frontale
Connettore di alimentazione 24V Per il collegamento all'alimentazione CA 24V Connettori DI/DO Connettori che forniscono un'interfaccia fisica per l'invio e la ricezione di segnali digitali da e verso numerosi dispositivi esterni D-Link DCS-7110 Quick Install Guide... - Seite 40 2. Hardware Overview Pulsante di Reset Dopo aver rimosso la copertura impermeabile, tenere premuto per 10 secondi il pulsante nascosto con una graffetta o un attrezzo simile per ripristinare le impostazioni di fabbrica della videocamera. D-Link DCS-7110 Quick Install Guide...
-
Seite 41: Installazione Dell'hardware
Inserire i tasselli e fissare la staffa di montaggio utilizzando le viti in dotazione. Passo 3: i cavi della videocamera possono essere installati attraverso un apposito grande foro praticato con il trapano sulla parete oppure utilizzando una canalina per cavi esterna. D-Link DCS-7110 Quick Install Guide... -
Seite 42: Collegamenti Dei Cavi
PoE utilizzerà un solo cavo sia per l'alimentazione che per la trasmissione dei dati. Nota: se la telecamera è alimentata, il LED diventerà di colore rosso. Dopo che la telecamera ha ottenuto un indirizzo IP e risulta accessibile, il LED diventerà di colore verde. D-Link DCS-7110 Quick Install Guide... - Seite 43 2. La parte non schermata dei connettori deve essere posizionata con un'angolazione rivolta verso il basso e non verso l'alto quando i connettori fuoriescono dal retro della videocamera. Sigillare o racchiudere la parte non schermata dei connettori in una cassetta di derivazione. D-Link DCS-7110 Quick Install Guide...
- Seite 44 4. Procedura guidata di configurazione Inserire il CD di DCS-7110 nell'unità CD-ROM del computer per avviare l'installazione. Se la funzione di esecuzione automatica è disabilitata nel computer in uso o se l'utilità di avvio di D-Link non viene avviata automaticamente, fare clic su Start > Run (Start > Esegui). Digitare D:\autorun.exe, dove D: rappresenta la lettera dell'unità...
- Seite 45 Fare clic sull'icona D-Link Setup Wizard SE creata nel menu di Start di Windows. Start > D-Link > Setup Wizard SE Nella pagina dell'Installazione guidata verranno visualizzati l'indirizzo MAC e l'indirizzo IP della telecamera. Se la rete dispone di un server DHCP, viene visualizzato un indirizzo IP valido.
- Seite 46 Visualizzazione della telecamera tramite il browser Web Fare clic sull'icona D-Link Setup Wizard SE creata nel menu di Start di Windows. Start > D-Link > Setup Wizard SE Selezionare la telecamera e fare clic sul pulsante "Link" (Collegamento) per accedere alla configurazione Web.
- Seite 48 Ver. 3.00(EU) 2013/12/06 625023010G...
