Votre nouvelle enceinte basse 115 Pro est en contreplaqué de
Baltic Birch sept épaisseurs de 1,9 cm (3/4") et supporte une
puissance continue de 350 W. Équipée de quatre haut-par-
leurs de 38,1 cm (15") avec des aimants de 2,98 kg (105
onces), l'enceinte 115 Pro est conçue pour être utilisée avec
un préamplificateur Bassman
tout autre amplificateur pour basse de qualité professionnelle.
Avant d'effectuer les branchements, veuillez lire ces instruc-
tions ainsi que les instructions qui accompagnent votre
amplificateur. Respectez toutes les étiquettes d'avertissement
et de sécurité de l'équipement.
BRANCHEMENT DES HAUT-PARLEURS
Utilisez un câble de haut-parleur de calibre 16 (ou supérieur)
avec un des trois types de connexions d'entrée pour votre
115 Pro :
A) Prises jack de casque avec une prise standard de
0,635 (1/4")
B) Bornes de raccordement avec une double fiche
« banane » ou des fils dénudés
C) Connecteur Speakon

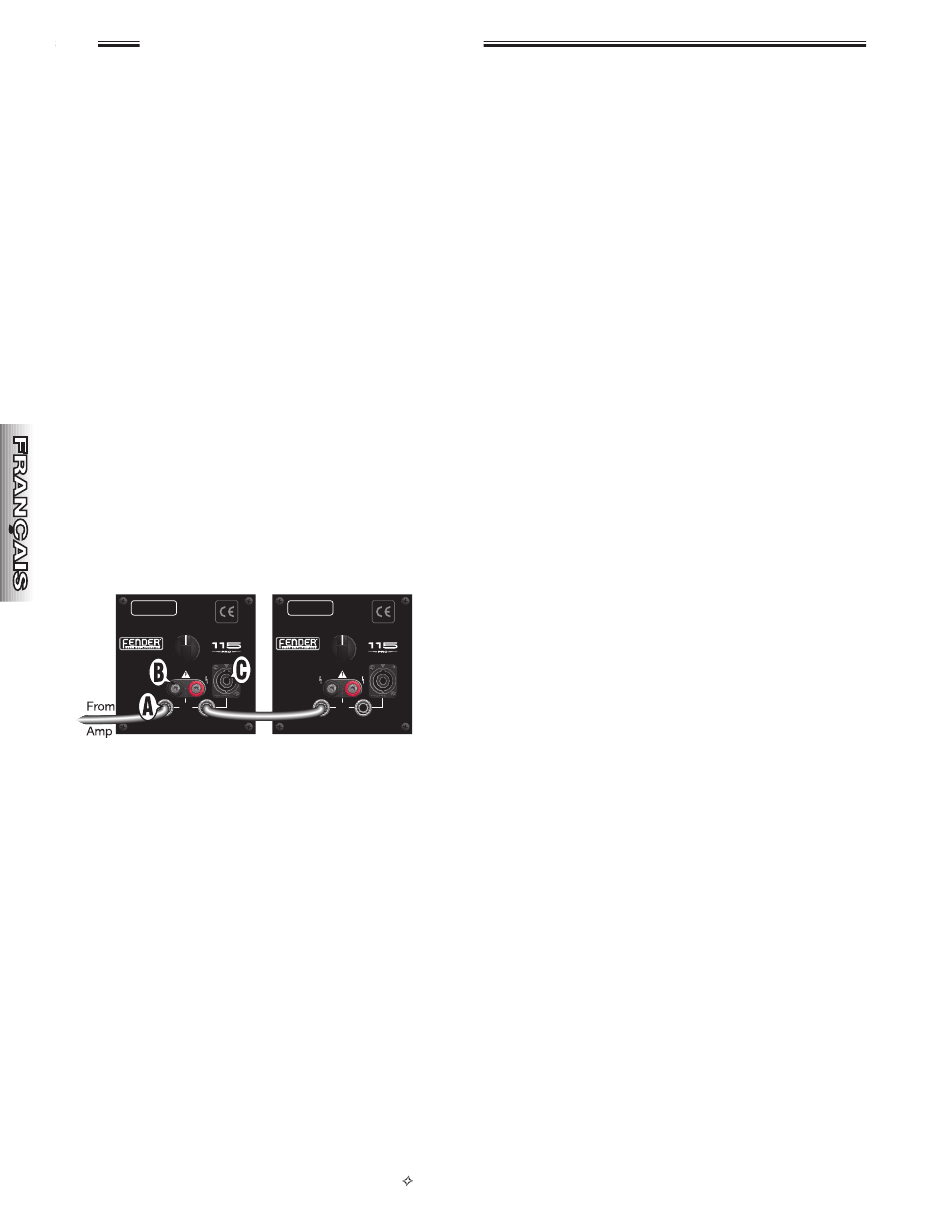

Plusieurs 115 Pro peuvent être reliés comme sur la figure, si
une sortie supplémentaire est nécessaire. Remarque : Pour
éviter d'endommager votre équipement, suivez les consignes
relatives à la charge d'impédance du haut-parleur fournies par
le fabricant de votre amplificateur.
SERIAL NUMBER
POWER RATING
HORN
350W CONTINUOUS
LEVEL
700W PROGRAM
MODEL
WARNING:
FENDER LOUDSPEAKER SYSTEMS
ARE CAPABLE OF PRODUCING
VERY HIGH SOUND PRESSURE
MIN.
MAX.
LEVELS WHICH MAY CAUSE
TEMPORARY OR PERMANENT
HEARING DAMAGE. USE CARE
WHEN SETTING AND ADJUSTING
VOLUME LEVELS DURING USE.
A PRODUCT OF:
FENDER MUSICAL
INSTRUMENTS CORP.,
CORONA, CA U.S.A.
MADE IN MEXICO
PARALLEL
INPUTS
IMPEDANCE
8Ω
HAUT-PARLEUR D'AIGUS
Le haut-parleur d'aigus est protégé contre les surcharges de
courant par une lampe à incandescence. Si le haut-parleur
d'aigus ne répond plus, remplacez la lampe comme vous le
feriez pour un fusible qui aurait sauté. La lampe et une
rechange (n° d'article P/N 051857) se trouvent sur la carte
de circuit à l'intérieur du panneau des prises jack d'entrée.
Remplacement de la lampe :
1) Retirez les 4 vis situées sur les coins du panneau des
prises jack d'entrée.
2) Extrayez le panneau, puis soulevez-le.
3) Utilisez un petit tournevis à tête plate pour retirer la lampe
défectueuse qui est visible à travers la découpe réalisée
dans la carte de circuit.
4) Retirez la lampe de rechange située sur le côté de la carte
de circuit et installez-la à la place de la lampe d'origine.
5) Replacez la plaque de la prise jack d'entrée en procédant
en sens inverse du démontage.
