Notice d'installation
INFORMATIONS GÉNÉRALES
L'émetteur pour porte et fenêtre 5816EU possède son propre numéro
d'identification enregistré en usine. La centrale d'alarme devra enregistrer ce
numéro d'identification aux endroits nécessaires à cet usage. Se reporter à la
notice d'installation de la centrale pour plus d'information.
Note:
Durant la programmation de la centrale, le 5816EU doit être
programmé en type "RF" (radio supervisée).
Le 5816EU possède deux zones: La première est destiné à une boucle filaire
normalement fermée et la seconde est occupée par un contact Reed intégré
(fonctionnant en association avec un aimant comme décrit plus bas). Ces
deux zones peuvent être utilisées conjointement ou indépendamment.
Un système d'autoprotection intégré sera activé sur ouverture du capot ou si
le boîtier est arraché du mur.
FIXATION
Pour un montage correctement orienté par rapport à la plaque de fixation, à
l'entrée des câbles et par rapport à l'aimant, nous vous conseillons de lire
intégralement ce paragraphe avant de débuter l'installation.
La description qui va suivre propose une installation comme positionnée sur
la figure 2 avec l'aimant (s'il est utilisé) sur le coté droit de l'émetteur. Bien
sûr le 5816EU peut être installé dans n'importe quel position à condition de
respecter les emplacement des différents éléments par rapport aux autres.
Bien que deux trous soient pratiqués dans le boîtier pour autoriser un
montage direct sur le mur (trous "A" sur la figure 2), il est recommandé
d'utiliser la plaque de fixation pour faciliter un éventuel démontage pour
entretien si cela est utile.
Avant de fixer l'émetteur de manière définitive, il est bon de pratiquer un test
de fonctionnement (voir les instructions de contrôle) pour vérifier la fiabilité du
signal et éventuellement de déplacer ou de réorienter l'émetteur si cela était
nécessaire.
1. Oter le couvercle de l'émetteur en insérant un tournevis plat dans le
logement prévu au bout du boîtier le plus prache que possible des
nervures décoratives et imprimer une rotation.
2. Désolidariser la platine de fixation du boîtier de l'émetteur en pressant
avec un petit tournevis au travers de la fenêtre du pion de verrouillage
(voir la figure 2). Appuyer sur le pion tout en faisant glisser la platine de
fixation vers le bas (voir la figure 1).
3. Si la boucle filaire est utilisée, avec les câbles encastrés, faire passer les
câbles au travers de l'entrée pour câble encastré dans le coin inférieur
gauche de la plaque de montage.
Pour un câblage en saillie, une petite ouverture prédécoupée est
disponible dans le flanc du boîtîer. Dans ce cas, le câblage sera réalisé
une fois le boîtier fixé sur la platine comme indiqué à l'étape 5.
4. Fixer la platine de montage avec les ergots pointés vers le haut (dans
notre exemple), à l'emplacement sélectionné en accord avec le
paragraphe "fixation." Utiliser les vis fraisées à tête plate fournies.
NOTE: Pour les installations ANPI, ne pas utiliser la platine de montage.
Fixer directement le boitier du 5816EU au mur à l'aide des vis fournies.
5. Fixer le boîtier sur la platine de montage en positionnant les ergots de la
plaque de montage aux travers des trous de fixation puis faire glisser le
boîtier vers le bas jusqu'au verrouillage matérialisé par un "clic" audible.
6. Si le contact Reed est utilisé, un aimant sera installé le long du guide de la
plaque de montage comme indiqué à la figure 1.
CÂBLAGE
Avec la pile démontée, connecter la boucle filaire (si elle est utilisée) au
bornier "boucle" comme indiqué à la figure 2. La boucle peut être NF. Le
temps de réponse de la boucle est de 100 mS.
Pour la compatibilité CE: Le câblage d'un capteur sur le 5816EU ne doit pas
excéder 3 mètres.
Note:
Aucun câblage n'est nécessaire si la boucle n'est pas utilisée.
INSTALLATION ET REMPLACEMENT DE LA PILE
1. Oter le couvercle de l'émetteur (s'il n'est pas déjà ôté) comme décrit plus
haut au paragraphe 1.
2. Vérifier la polarité et placer la pile dans le logement comme indiqué à la
figure 2. Attention de ne pas plier l'antenne.
Note:
Remplacer la pile uniquement par: Panasonic CR123A, Duracell
DL123A, Varta CR123A, Sanyo CR123A, ou ADEMCO 466.
3. Pour replacer le capot, insérer les crochets d'un des coté et presser
jusqu'au verrouillage.
Utiliser la vis de fixation du capot quand cela est demandé par
l'organisme de certification.
CARACTÉRISTIQUES
Dimensions: 40mm x 78mm x 30mm
Fréquence:
433.92MHz
Pile:
3V Lithium (voir paragraphe 2 de installation et remplacement
de la pile.)
Ministére des Postes et Télécommunications
$WWHQWLRQ
'DQJHU G
H[SORVLRQ VL OD SLOH Q
HVW SDV UHPSODFpH FRUUHFWHPHQW
1H
OD
UHPSODFHU
TXH
SDU
XQH
SLOH
GH
W\SH
UHFRPPDQGpH
SDU
OH
IDEULFDQW
-HWHU
OHV
SLOHV
LQVWUXFWLRQV GX DEULFDQW
3DU
OD
SUHVHQWH
+RQH\ZHOO
,QWHUQDWLRQDO
,QF GHFODUH TXH FH (8
HVW
HQ
FRQIRUPLWH
DYHF
OHV
H[LJHQFLHV
HVVHQWLOOHV
SDUWLFXOLHU FHOOHV GH OD GLUHFWLYHV &(

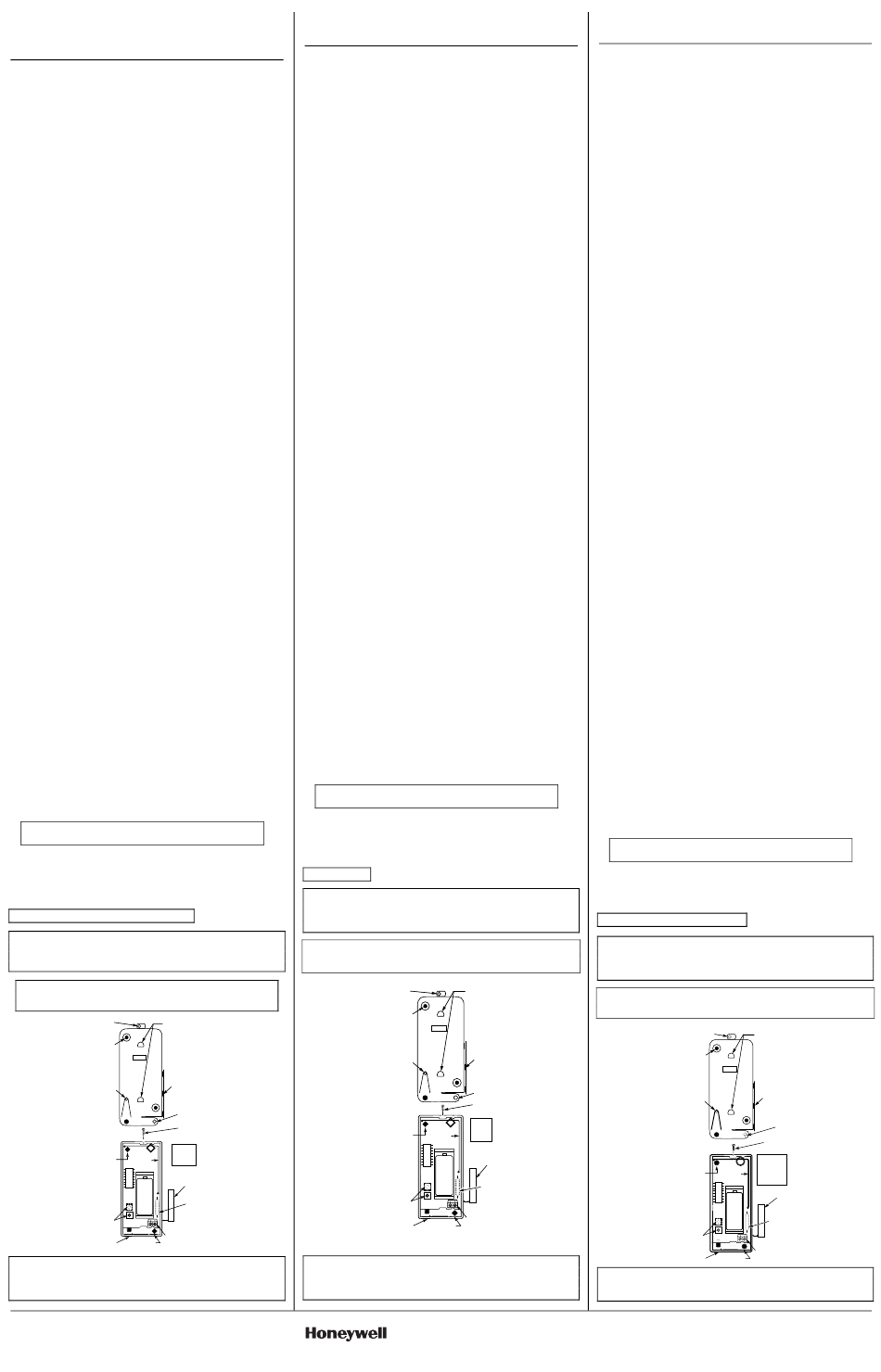

Doigt d'AP si la
Pions de fixation x2
platine de montage
n'est pas utilisee
Trou de fixation
de la platine x2
Rail d'alignment
Doigt
de l'aimant
d'autoprotection
Note:
A
Le 5816EU
possède
Trou A voir texte
Antenne
deux zones
+
Pile
–
• •
Micro-interrupteurs
• •
d'autoprotection
12.5 mm max.
A
Bornier de la
boucle filaire
Trou de passage
Fenêtre de
(entrée 1)
de câble encastrés
verrouillage
SE REPORTER A LA NOTICE D'INSTALLATION DU RECEPTEUR ET DE
LA CENTRALE D'ALARME, SE LEQUEL SERA RACCORDE CE PRODUIT,
POUR CONNAITRE LES LIMITES DE LA GARANTIE ET POUR
CONNAITRE LES LIMITES D'UNE TELLE INSTALLATION D'ALARME.
