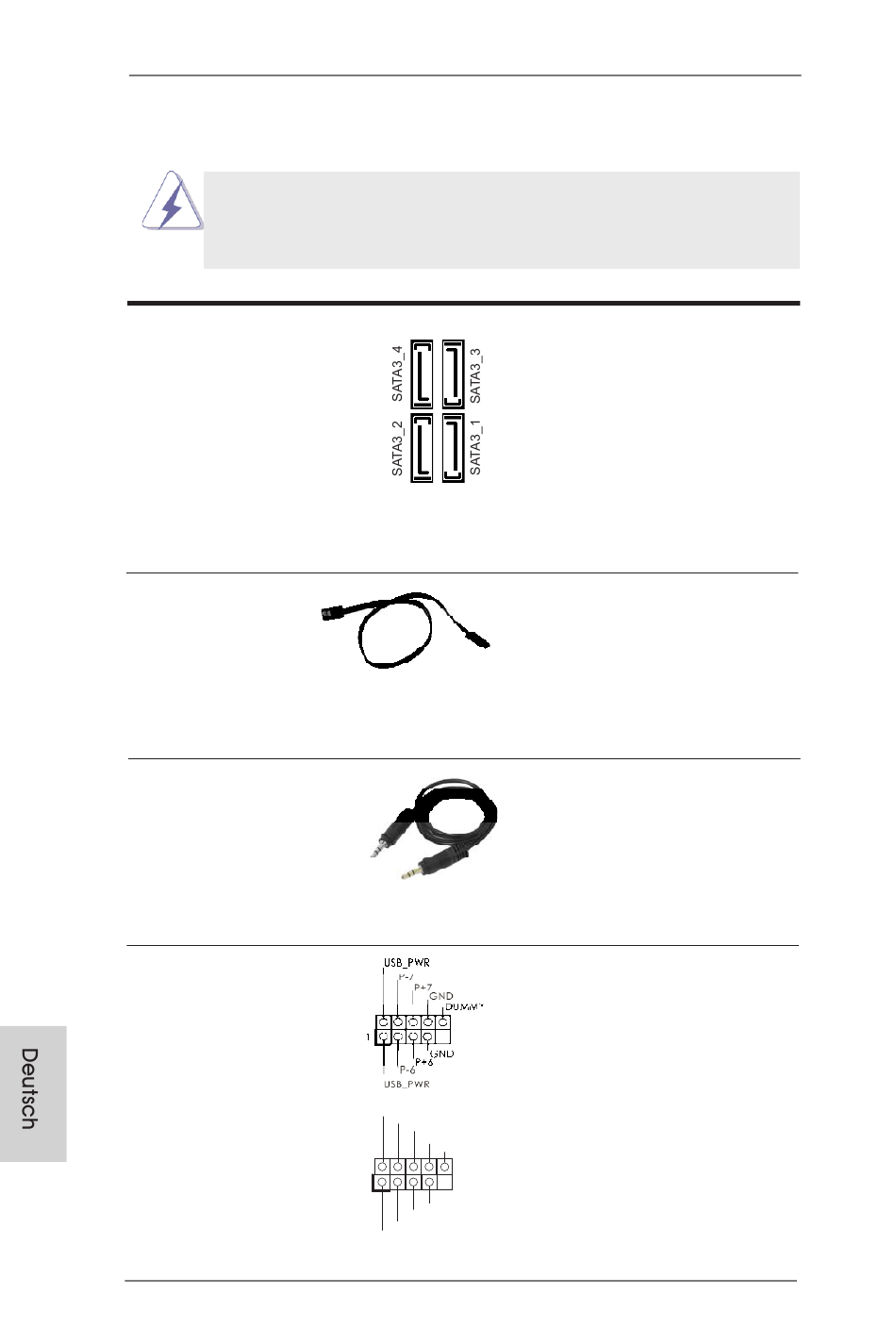

1.4 Anschlüsse
Anschlussleisten sind KEINE Jumper. Setzen Sie KEINE Jumperkappen
auf die Pins der Anschlussleisten. Wenn Sie die Jumperkappen auf die
Anschlüsse setzen, wird das Motherboard permanent beschädigt!
Anschluss
Seriell-ATA3-Anschlüsse
(SATA3_1: siehe S.2 - No. 12)
(SATA3_2: siehe S.2 - No. 13)
(SATA3_3: siehe S.2 - No. 11)
(SATA3_4: siehe S.2 - No. 10)
Serial ATA- (SATA-)
Datenkabel
(Option)
Audiokabel (3,5 mm, Klinke)
(Option)
USB 2.0-Header
(9-pol. USB_67)
(siehe S.2 - No. 18)
(9-pol. USB_89)
(siehe S.2 - No. 17)
38
Beschreibung
USB_PWR
P-9
P+9
GND
DUMMY
1
GND
P+8
P-8
USB_PWR
ASRock A75M-ITX Motherboard
Diese vier Serial ATA3-
(SATA3-)Verbínder
unterstützten SATA-Datenkabel
für interne
Massenspeichergeräte. Die
aktuelle SATA3- Schnittstelle
ermöglicht eine
Datenübertragungsrate bis
6,0 Gb/s.
SJedes Ende des SATA
Datenkabels kann an die
SATA3 Festplatte oder das
SATA3 Verbindungsstück auf
dieser Hauptplatine
angeschlossen werden.
Beide Enden des 3,5-mm-Klin
kenaudiokabels können an
portable Audiogeräte, wie z. B.
MP3-Player und Mobiltelefone,
oder den Line-in-Port Ihres PCs
angeschlossen werden.
Zusätzlich zu den zwei
üblichen USB 2.0-Ports an den
I/O-Anschlüssen befinden sich
zwei USB 2.0-
Anschlussleisten am
Motherboard. Pro USB 2.0-
Anschlussleiste werden zwei
USB 2.0-Ports unterstützt.
