RESET ( リセットスイッヱ ):
シャーシの前面パネルに付いているリセットスイッチに接続します。コン
ピュータがフリーズし、正常な再起動をしない場合は、リセットスイッチを
押してコンピュータを再起動します。
PLED ( システム電源 LED):
シャーシの前面パネルに付いている電源ステータスインジケータに接続しま
す。LED は、システムが動作しているときに点灯します。LED はシステム
が S1 スリープ状態のときに点滅します。システムが S3 または S4 スリープ状
態になるか、電源オフ (S5) になると、LED は消灯します。
HDLED ( ハードドライブアクティビティ LED):
シャーシの前面パネルに付いているハードドライブアクティビティ LED に接続
します。LED は、ハードドライブがデータの読み込みまたは書き込み動作を
しているときに点灯します。
前面パネルのデザインはシャーシによって異なります。前面パネルモジュール
は、主に電源スイッチ、リセットスイッチ、電源 LED、ハードドライブア
クティビティ LED、スピーカーなどから構成されています。シャーシの前面
パネルモジュールをこのヘッダに接続する際は、ワイヤとピンの割り当てが正
しく対応していることを確認してください。

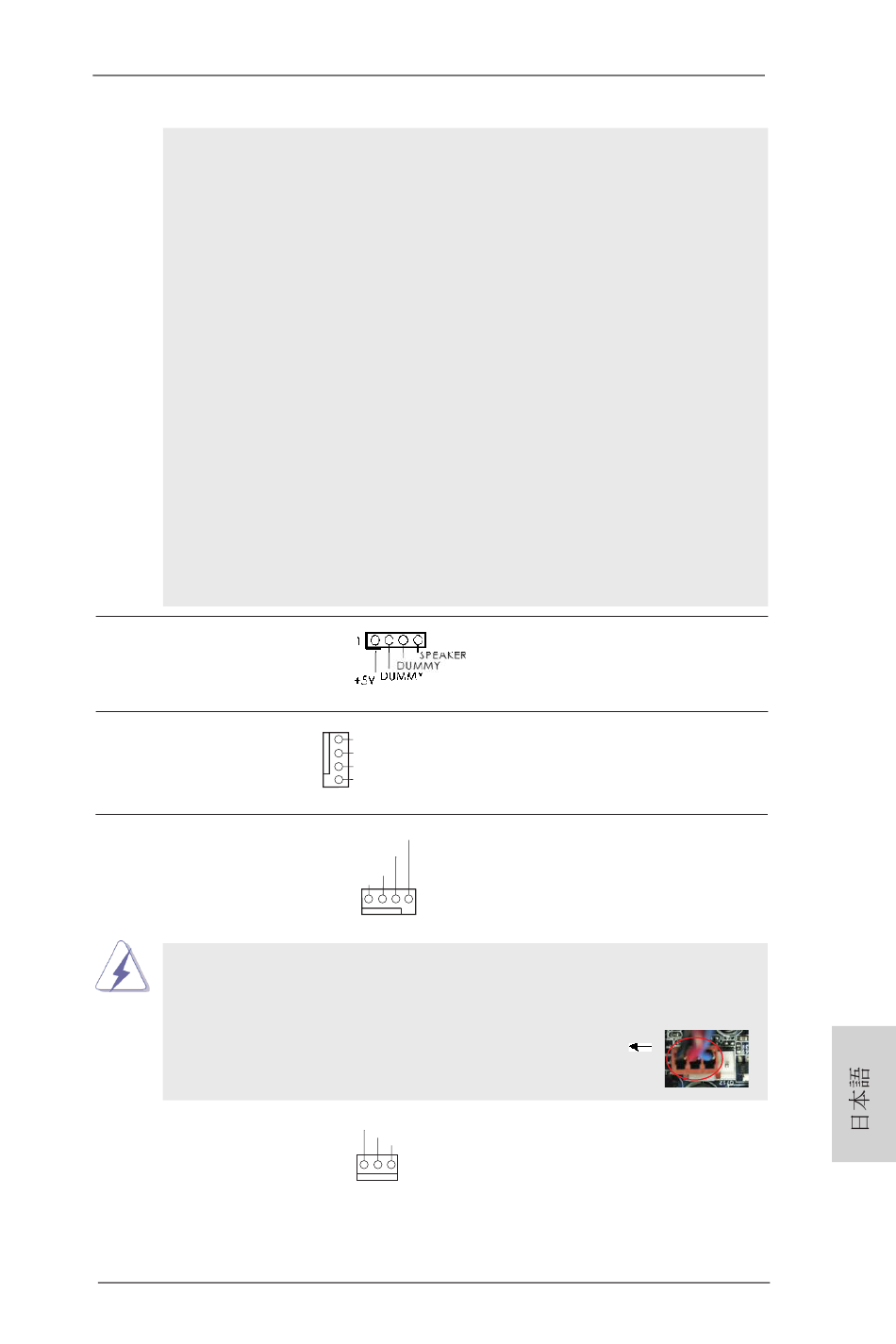

シャーシスピーカーヘッダ
(4 ピン SPEAKER1)
ページ２, アイテム 4 を参照
シャーシファンコネクタ
(4 ピン CHA_FAN1)
ページ２, アイテム 6 を参照
CPU ファンコネクタ
(4 ピン CPU_FAN1)
ページ２, アイテム 1 を参照
このマザーボードでは 4 ピン CPU ファン ( クワイエットファン ) がサポートされていますが、
ファン速度コントロール機能がない場合でも、3 ピン CPU ファンは正常に作動します。3
ピン CPU ファンをこのマザーボードの CPU ファンコネクタに接続しようとしている場合、
ピン 1-3 に接続してください。
(3 ピン CPU_FAN2)
ページ２, アイテム 2 を参照
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
FAN_SPEED_CONTROL
CPU_FAN_SPEED
+12V
GND
1 2 3 4
GND
+12V
CPU_FAN_SPEED
ASRock A75M-ITX Motherboard
シャーシのスピーカーとこのヘッ
ダを接続してください。
ファンケーブルをファンコネクタ
に接続し、黒いワイヤをアースピ
ンに合わせてください。
このコネクタには CPU ファンケー
ブルを接続します。黒いコードは
アースピンに接続してください。
接続されたピン 1-3
3 ピンファンのインストール
131
