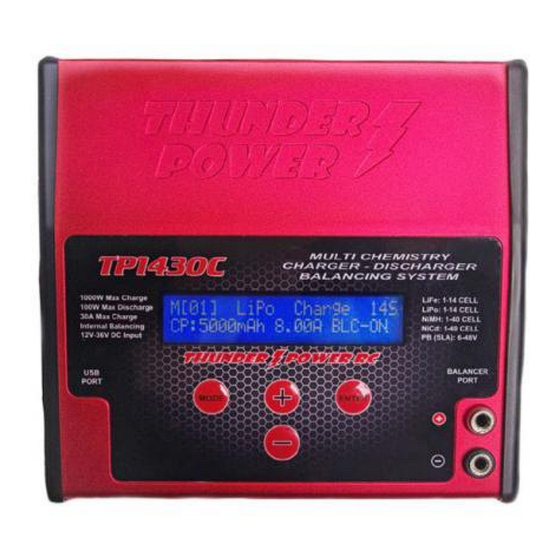

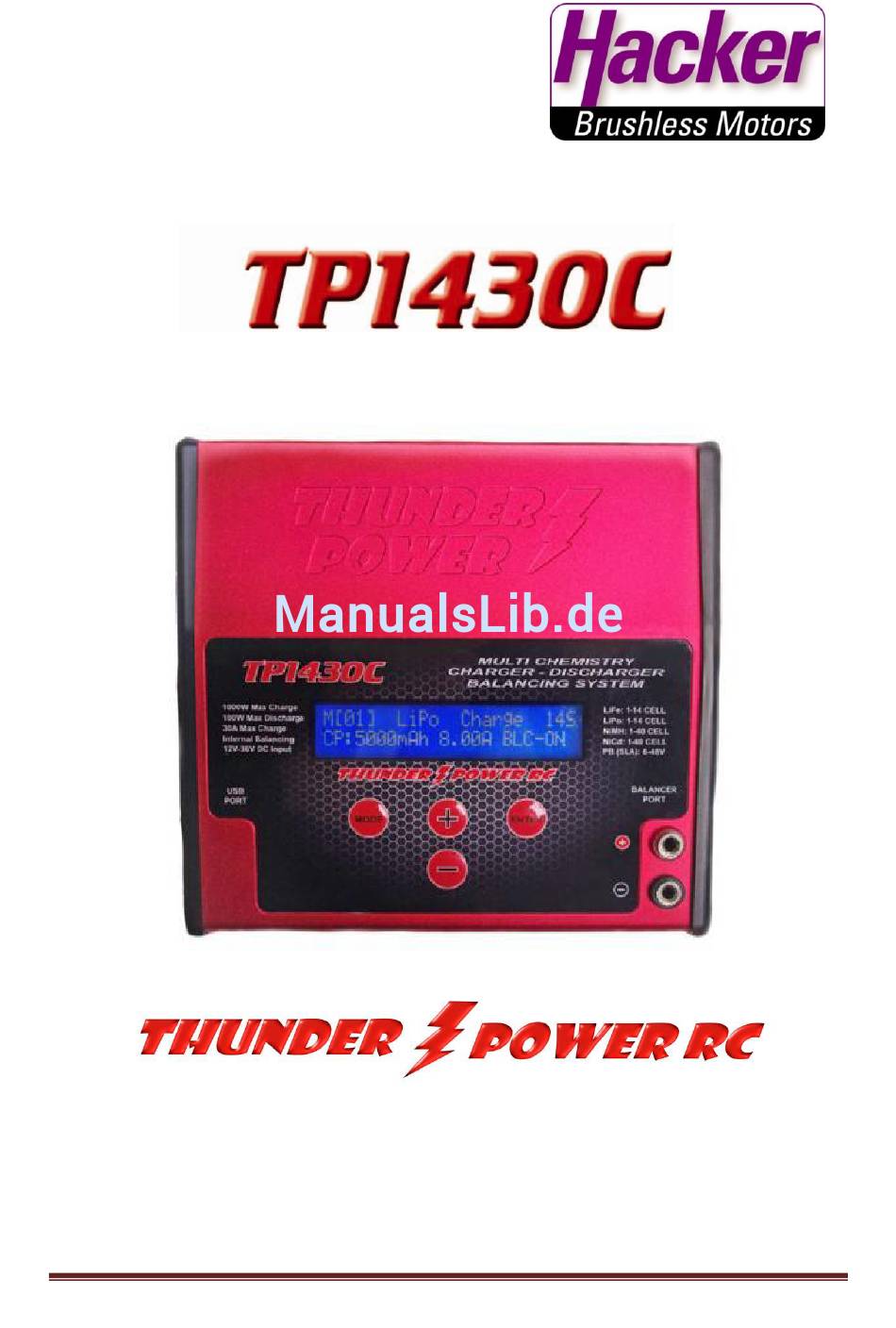

Ladegerät ThunderPower TP1430C
Bedienungs- und Betriebsanleitung
Hochleistungs-Ladegerät mit integriertem Balancer für LiPo-, LiFe-, NiMH-, NiCd- und PB-Akkus.
Bitte lesen Sie vor Inbetriebnahme die Anleitung sorgfältig durch.
Lassen Sie den Lader während des Betriebs niemals unbeaufsichtigt!
Falsche Bedienung des Ladegeräts kann ernsthaften Verletzungen, Schäden am
Ladegerät und den Akkus hervorrufen!
Anleitung Ladegerät ThunderPower TP1430C
Seite 1
© 2013 Hacker Motor GmbH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hacker ThunderPower TP1430C
Inhaltszusammenfassung für Hacker ThunderPower TP1430C
-
Seite 1: Einführung
Bitte lesen Sie vor Inbetriebnahme die Anleitung sorgfältig durch. Lassen Sie den Lader während des Betriebs niemals unbeaufsichtigt! Falsche Bedienung des Ladegeräts kann ernsthaften Verletzungen, Schäden am Ladegerät und den Akkus hervorrufen! Anleitung Ladegerät ThunderPower TP1430C Seite 1 © 2013 Hacker Motor GmbH... -
Seite 2: Inhaltsverzeichnis
Laden von LiPo Akkus in Serie Entlade Modus: Seite 15 - 17 Entladeschlussspannung Entladen des Akkus Daten während dem Entladen anzeigen Ende des Entladevorgangs Anleitung Ladegerät ThunderPower TP1430C Seite 2 © 2013 Hacker Motor GmbH... - Seite 3 Echtzeit Eingangs- und Ausgangspannungsanzeige Innen – Temperatur Fehlermeldungen und Problembehandlung: Seite 25 / 26 Firmware Updates: Seite 26 Konformitätserklärung: Seite 27 Gewährleistung / Haftungsausschluss: Seite 28 Kontaktinformationen: Seite 28 Anleitung Ladegerät ThunderPower TP1430C Seite 3 © 2013 Hacker Motor GmbH...
-
Seite 4: Sicherheitshinweise
Nutzer, die damit nicht einverstanden sind werden gebeten, den Artikel in neuem/unbenutzen Zustand zurückzugeben. 2. Packungsinhalt: 1x Ladegerät TP1430C 2x Batterieklemmen (rot/schwarz) 1x Ladekabel mit losen Enden 1x Verbindungsadapter Anleitung Ladegerät ThunderPower TP1430C Seite 4 © 2013 Hacker Motor GmbH... -
Seite 5: Eigenschaften
Delte-Peak Empfindlichkeit and Ladeschlussspannung für NiCd/NiMH und Ladeschlussspannung für Blei (-Gel) Akkus. Entladeleistung: 100 W max. Entladespannung: Einstellbare Ladeschlussspanung für LiPo/LiIon/LiFe, NiCd/NiMH und Blei (-Gel). Zyklen: 1 bis 15 Speicher: 12 Firmware: Updatefähig via USB Anleitung Ladegerät ThunderPower TP1430C Seite 5 © 2013 Hacker Motor GmbH... -
Seite 6: Stromversorgung
Auch bei einer schlechten Verbindung kann es vorkommen, dass kein Begrüßungstext angezeigt wird. Trennen Sie die Verbindung zwischen Lader und Stromversorgung, warten Sie einen Moment und verbinden Sie diese erneut. Anleitung Ladegerät ThunderPower TP1430C Seite 6 © 2013 Hacker Motor GmbH... -
Seite 7: Ein- Und Ausgangsleistung
Polarity“ (oder „Battery Polarity Inversion“ bei älteren Firmware-Versionen) auf dem Display. Um Schäden an Ladegerät und Akkus zu verhindern sollten Sie dennoch immer genau auf die Polarität der Akkus achten. Anleitung Ladegerät ThunderPower TP1430C Seite 7 © 2013 Hacker Motor GmbH... -
Seite 8: Balancer Anschlüsse
Am Verbindung-Adapter können Akkus mit 2S (7,4V) bis 14S (51,8V), die mit einem JST-XH oder ThunderPower – Balancer-Stecker ausgerüstet sind, angeschlossen werden. Adapter für andere Balancer-Stecker, wie z.B. JST-EH können Sie im Zubehör-Handel erwerben. Anleitung Ladegerät ThunderPower TP1430C Seite 8 © 2013 Hacker Motor GmbH... -
Seite 9: Tasten
Anhand dieser Grafik wird die Position der einzelnen Elemente auf dem Display ersichtlich: 1] Speicher-Nummer 2] Akku-Typ 3] Modus 4] Zellenzahl (in Serie) 5] Akkukapazität 6] Ladestrom 7] Balancer An/Aus bzw. Delta-Peak - Wert Anleitung Ladegerät ThunderPower TP1430C Seite 9 © 2013 Hacker Motor GmbH... -
Seite 10: Akku-Profil - Speicher
Akkukapazität festzulegen. Der Lader legt automatisch den Ladestrom (1C) fest, somit müssen nicht zwingend Änderungen am Ladestrom vorgenommen werden. Normalerweise können die meisten unterstützen Akkus mit einem Ladestrom von 1C problemlos und sicher geladen werden. Anleitung Ladegerät ThunderPower TP1430C Seite 10 © 2013 Hacker Motor GmbH... -
Seite 11: Ladestrom
Betätigen der „ + / - “ – Tasten geändert werden. Der Ladestrom kann natürlich auch verringert werden. Um den ausgewählten Wert zu Übernehmen bestätigen Sie durch Drücken der „ENTER“- Taste. Anleitung Ladegerät ThunderPower TP1430C Seite 11 © 2013 Hacker Motor GmbH... -
Seite 12: Balancer Ein-/Aus-Schalten
Sie Ihre Auswahl durch einmaliges Drücken der „ENTER“-Taste. Nachdem Sie diese Einstellung vorgenommen haben, oder nach einer Wartezeit von 5 Sekunden (der Wert blinkt nicht mehr), können Sie den Ladevorgang starten oder zu anderen Einstellungen weiterscrollen. Anleitung Ladegerät ThunderPower TP1430C Seite 12 © 2013 Hacker Motor GmbH... -
Seite 13: Laden Eines Akkus
Werte 3,804 V und 3,816 V. Durch erneutes Betätigen der „+“ – Taste erscheint wieder die Ladezeit, sowie die interne Temperatur des Laders und die höchste Spannung, die der Akku während des Ladevorgangs erreicht Anleitung Ladegerät ThunderPower TP1430C Seite 13 © 2013 Hacker Motor GmbH... -
Seite 14: Ende Des Ladevorgangs
Sie benötigen nun noch ein Ladekabel zum seriellen Laden von Akkus. Verbinden Sie immer den ersten Akku mit dem Minus-Pol des Ladegeräts. Beachten Sie auch die festgelegte Zellenzahl im Ladeprogramm (in diesem Fall 12S). Anleitung Ladegerät ThunderPower TP1430C Seite 14 © 2013 Hacker Motor GmbH... -
Seite 15: Entlade Modus
Temperatur im Ladegerät (Angabe in Fahreneit!) Der Lader pausiert nun automatisch, bis eine Temperatur von etwa 38°C im Gehäuseinneren wieder unterschritten wurde. Um dies zukünftig zu vermeiden, sollten Sie den Entladestrom etwas verringern. Anleitung Ladegerät ThunderPower TP1430C Seite 15 © 2013 Hacker Motor GmbH... -
Seite 16: Entladeschlussspannung
Wenn Sie die „+“ – Taste ein drittes mal betätigen, erscheint wieder die Ladezeit zusammen mit der Eingangsspannung am Ladegerät. Dies kann nützlich sein, um den Zustand von (Blei-)Akkus zu Anleitung Ladegerät ThunderPower TP1430C Seite 16 © 2013 Hacker Motor GmbH... -
Seite 17: Ende Des Entladevorgangs
Das Ladegerät ermöglicht es, 1 – 15 Zyklen automatisch durchzuführen. Die Anzahl lässt sich durch zweimaliges Betätigen der „ENTER“ – Taste und anschließendes Drücken der „ + / - “ – Tasten einstellen. Anleitung Ladegerät ThunderPower TP1430C Seite 17 © 2013 Hacker Motor GmbH... -
Seite 18: Zyklisches Laden Eines Akkus
Mit den „ + / - “ – Tasten können Sie zwischen den einzelnen Seiten hin- und her blättern. Mit einem weiteren Druck auf die „ENTER“ – Taste verlassen Sie diese Ansicht. Sie können alle Daten nachträglich auch über den „Daten-Anzeige – Modus“ (Data View Mode) abrufen. Anleitung Ladegerät ThunderPower TP1430C Seite 18 © 2013 Hacker Motor GmbH... -
Seite 19: Storage- Modus (Lagerungs - Modus)
Tasten durch die einzelnen Seiten blättern. Ende des „Storage“ - Ladens Der Lade/Entladevorgang wird automatisch beendet, wenn die Zellen den festgelegten Wert erreicht haben. Auf dem Display erscheint Folgendes: Anleitung Ladegerät ThunderPower TP1430C Seite 19 © 2013 Hacker Motor GmbH... -
Seite 20: Einstell-Modus (Setting Data Mode)
Bei LiIon – Akkus mit einer Nennspannung von 3,6 V / Zelle oder wenn Sie um die Zykluszahl Ihrer LiPo – Akkus erhöhen und nur etwa 90% der Kapazität hineinladen wollen, sollte die Ladeschlussspannung auf 4,1 V / Zelle eingestellt werden. Anleitung Ladegerät ThunderPower TP1430C Seite 20 © 2013 Hacker Motor GmbH... -
Seite 21: Unterspannungsabschaltung An Der Spannungsversorgung
Zum Ändern dieses Werts drücken Sie die „ENTER“ – Taste, anschließend benutzen Sie die „ + / - “ – Tasten um den Wert zu ändern. Zum Übernehmen des Werts drücken Sie erneut die „ENTER“ – Taste. Anleitung Ladegerät ThunderPower TP1430C Seite 21 © 2013 Hacker Motor GmbH... -
Seite 22: Übertemperatur - Abschaltung (Temperatur Cutoff)
Balancer verbunden sind, zu messen. Bitte beachten Sie, dass diese Anzeige nur einen Einblick in den Zustand des Akkus geben soll und keine absoluten Messergebnisse liefern kann. Selbst bei der Anleitung Ladegerät ThunderPower TP1430C Seite 22 © 2013 Hacker Motor GmbH... -
Seite 23: Akku/Zellen - Temperatur
Laders zu vergleichen. Es wird immer Unterschiede in der Kalibrierung, den äußeren Bedingung wie Temperatur, Luftfeuchte usw. geben. Wir empfehlen daher, Vergleichsmessungen immer mit dem gleichen Equipment durchzuführen um Ungenauigkeiten so gut wie möglich zu vermeiden. Anleitung Ladegerät ThunderPower TP1430C Seite 23 © 2013 Hacker Motor GmbH... -
Seite 24: Innenwiderstandsmessung
Zelle eines über den Balancer angeschlossenen LiPo/LiIon/LiFe – Akkus anzeigen lassen. Die Spannung werden in folgender Reihenfolgen angezeigt: Die Zellen 1 – 4 in der ersten Reihe von Anleitung Ladegerät ThunderPower TP1430C Seite 24 © 2013 Hacker Motor GmbH... -
Seite 25: Echtzeit Eingangs- Und Ausgangspannungsanzeige
Ladeschlussspannung unterhalb der aktuellen Akkuspannung liegt. Die eingestellte Anzahl an Zellen stimmt nicht mit der tatsächlich angeschlossenen überein. Kein Akku angeschlossen oder ein Problem mit der Verbindung. Anleitung Ladegerät ThunderPower TP1430C Seite 25 © 2013 Hacker Motor GmbH... -
Seite 26: Firmware Updates
Besuchen Sie dazu folgende Internet-Seite: www.ThunderPowerRC.com Weitere Informationen und eine detaillierte Anleitung zur Installation eines Updates finden Sie ebenfalls auf dieser Internetseite. Sie benötigen lediglich ein handelsübliches Mini-USB – Kabel. Anleitung Ladegerät ThunderPower TP1430C Seite 26 © 2013 Hacker Motor GmbH... -
Seite 27: Konformitätserklärung
Angewendete Normen: EN 55014-1:2006 EN 55014-2:1997+A1:2001 Standards applied: Hersteller / Verantwortliche Person Manufacturer / Responsible Person Hacker Motor GmbH Schinderstraßl 32 84030 Ergolding Deutschland Rainer Hacker Geschäftsführer / President Ergolding, Februar, 2012 Anleitung Ladegerät ThunderPower TP1430C Seite 27 © 2013 Hacker Motor GmbH... -
Seite 28: Gewährleistung / Haftungsausschluss
Da uns sowohl eine Kontrolle der Handhabung, die Einhaltung der Montage- und Betriebshinweise, sowie der Einsatz des Produktes und dessen Wartung nicht möglich ist, kann von der Fa. Hacker Motor GmbH keinerlei Haftung für Verluste, Schäden oder Kosten gewährt werden. Jeglicher Anspruch auf Schadensersatz, der sich durch den Betrieb, den Ausfall bzw.
