- Seite 1 Bedienungsanleitung TP-1010C Lade-/ Entladegerät für LiIo / LiPo-Akkus...
-
Seite 2: Inhaltsverzeichnis
Parameter durch die logische Benutzerführung gelegt wurde. Trotz dem besonders logischen und damit sehr einfachen Bedienungsablauf verlangt die Handha- bung des TP-1010C-Ladegerätes einige Kenntnisse und Fertigkeiten von Ihnen. Damit Sie schnell und sicher mit dem Ladegerät vertraut werden, lesen Sie aufmerksam diese Bedienungsanleitung, bevor Sie das Gerät in Betrieb nehmen. -
Seite 3: Sicherheits- Und Betriebshinweise
Sorgen Sie daher stets für eine gute Kühlung des Gerätes. Der Betrieb ist nur in Umgebungen erlaubt, in denen es zu keiner elektrostatischen Aufladung kommen kann. Das TP-1010C-Ladegerät ist nicht vor Verpolung geschützt. Vertauschen Sie daher niemals die Akku- anschlüsse, der Lader wird dadurch zerstört. -
Seite 4: Übersicht Der Funktionen
Bedienungsanleitung TP-1010C Ladegerät einem Akkuwechsel minimiert. Wir empfehlen den Einsatz der Stecker und Buchsen aus unserem Zubehör-Sortiment. 2. Übersicht der Funktionen • sehr effizientes, digitales Powermanagement • spezieller Ladealgoritmus für Lithium-Polymer Akkus • zehn programmierbare Speicherplätze für das Abspeichern folgender Ladeparameter: Schnellladung, Vollerkennung bei 95 oder 100%, 50% Ladung für das Lagern der Akku-... -
Seite 5: Haftungsausschluss
Da uns sowohl eine Kontrolle der Handhabung, die Einhaltung der Montage- und Be-triebshinweise, sowie der Einsatz des Stellers und dessen Wartung nicht möglich ist, kann von der Fa. Hacker Motor GmbH keinerlei Haftung für Verluste, Schäden oder Kos-ten gewährt werden. Jeglicher Anspruch auf Schadensersatz, der sich durch den Be-trieb, den Ausfall bzw. - Seite 6 Kopplung des Ladegerätes mit einem Thunder Power TP-205, TP-205V oder TP-210V Balancer/Equa- lizer darf nur über das beigelegte Kabel (Datalinkkabel) erfolgen! Dieses Kabel koppelt die Geräte potentialfrei über einen Optokoppler. Andere Kabel könnten den TP-1010C oder den angeschlo- senen TP-Balancer/Equalizer beschädigen.
-
Seite 7: Bedienelemente Und Anzeigen Des Tp-1010C Ladegerätes

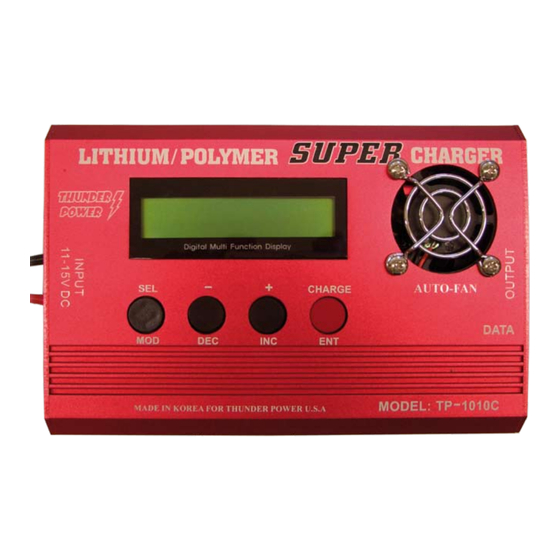

Bedienungsanleitung TP-1010C Ladegerät Bedienelemente und Anzeigen des TP-1010C Ladegerätes: Temperatur ge- LCD-Display steuerter Lüfter Ladeausgang Stromversor- gungskabel Dataport / des TP-1010C Datenanschluss zur Verwendung des TP-1010C mit einen TP-Ba- lancer/Equalizer SEL / Modetaste DEC / Minustaste INC / Plustaste ENTER / START Taste... -
Seite 8: Auswahl Der Ladeprogramme
Bedienungsanleitung TP-1010C Ladegerät Auswahl der Ladeprogramme: Kurze (unter einer Sekunde) Betätigung der SEL-Taste: umschalten von Ladeprogramm (Charge) auf Entladeprogramm (Discharge) Wiederholtes Antippen der SEL-Taste: Auslesen der Balancerinformationen (bei angeschlossenem TP-Balancer/Equalizer und angeschlossenem Akku) >> Anzeige der Zellenzahl, der höchsten Zellen- spannung, der niedrigsten Zellenspannung und der Spannungsdifferenz zwischen diesen Werten. - Seite 9 Bedienungsanleitung TP-1010C Ladegerät Einstellen der Abschaltspannung bei Entla- Cut off: 3,0V...3,85V dung in Volt pro Zelle durch Antippen der DEC- oder INC-Taste Lüfter läuft immer Cooling FAN Mode Always ON Automatischer, temperaturgesteuerter Lüfter, AUTO Lüfter läuft nur wenn notwendig Zwischen 5 und 15Min. über die DEC-/INC-Tas- ten wählbar.
- Seite 10 Bedienungsanleitung TP-1010C Ladegerät SEL/MOD-Taste drücken und für mehr als 2 sec. halten um in den Optionsmodus zu gelangen Charge Option FullCharge 100% SEL/MOD-Taste kurz drücken um im Optionsmodus weiterzukommen Discharge Option Cut off: 3,45V Cooling FAN Mode Always ON Initial Charging TimeOut: 15 MIN.
-
Seite 11: Laden
Bedienungsanleitung TP-1010C Ladegerät Laden Nach den Anklemmen der Stromversorgung an das TP-1010C gelangen Sie direkt in die Ladebereit- schaft. Sie können zwischen dem letzten eingestelltem Ladeprogramm oder einem abgespeicher- tem Ladeprogramm wählen („Sel“ blinkt im Display). Tippen Sie auf die DEC- oder INC-Taste und die Auswahl der gespeicherten Ladeprogramme wird angezeigt. -
Seite 12: Sicherheitsfunktionen In Verbindung Mit Den Tp-Balancern
Während der Konstantstromladung: Ab 0,12Volt Spannungsdifferenz reduziert der TP-1010C den Ladestrom automatisch auf 300mA. Ist die Differenz der Zellenspannung von 0,03V nicht innerhalb der eingestellten Zeit (Balancer Charging TimeOut) ausgeglichen, schaltet der TP-1010C die Ladung aus Sicherheitsgründen ab. Während der Konstantspannungsladung: Über 0,06Volt Spannungsdifferenz wird der Ladestrom auch auf 300mA reduziert und steigt wieder auf den eingestellten Wert wenn sich die Differenz auf 0,03Volt verringert hat. -
Seite 13: Anzeige Der Korrekten Datenverbindung Zum Tp-Balancer
Bedienungsanleitung TP-1010C Ladegerät Anzeige der korrekten Datenverbindung zum TP-Balancer Ist der TP-Balancer korrekt angeschlossen wird folgendes Symbol im Display angezeigt: ^ (außer während der Initialladung). Es wird alle zehn Sekunden kurz aufblinken um den Datenaustausch anzuzeigen. Fehlermeldungen: Code Fehlermeldung Fehlerbeschreibung... -
Seite 14: Konformitätserklärung
Bedienungsanleitung TP-1010C Ladegerät [7] Failure InputPower Speisespannung des Stromquelle mit 11- TP-1010C zu hoch/tief 15Volt Spannung und einer Belastbarkeit von min. 25A auswählen [8] Wrong Cell – Count eingestellte Zellenan- eingestellte Zellenan- zahl passt nicht zum zahl kontrollieren angeschlossenen Akku... -
Seite 15: Gewährleistung
Bedienungsanleitung TP-1010C Ladegerät Gewährleistung Jeder Gerät durchläuft während der Herstellung mehrere Prüfungen. Wir legen besonderen Wert auf einen hohen Qualitätsstandard. Für diese Ladegeräte übernehmen wir daher eine Gewährleistung von 24 Monaten. Die Gewährleistung besteht darin, dass während der Garantiezeit nachgewiesene Materialfehler kostenlos durch uns behoben werden. - Seite 16 Copyright ©, Hacker Motor GmbH 2010 Irrtum und Änderungen vorbehalten WEEE-Reg.-Nr. DE 55352581 Eine Gewähr für den Inhalt dieser Drucksache, insbesondere für die Richtigkeit der Maße, technischen Daten und Preise wird nicht übernommen. www.hacker-motor.com Copyright 2010 Hacker Motor GmbH. All rights reserved.
