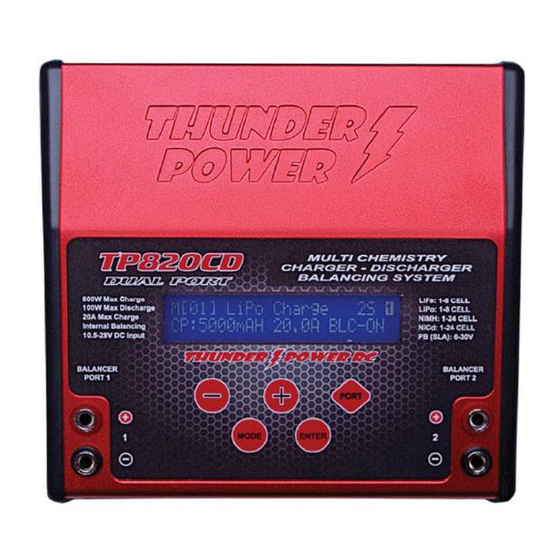

Ladegerät ThunderPower TP820CD

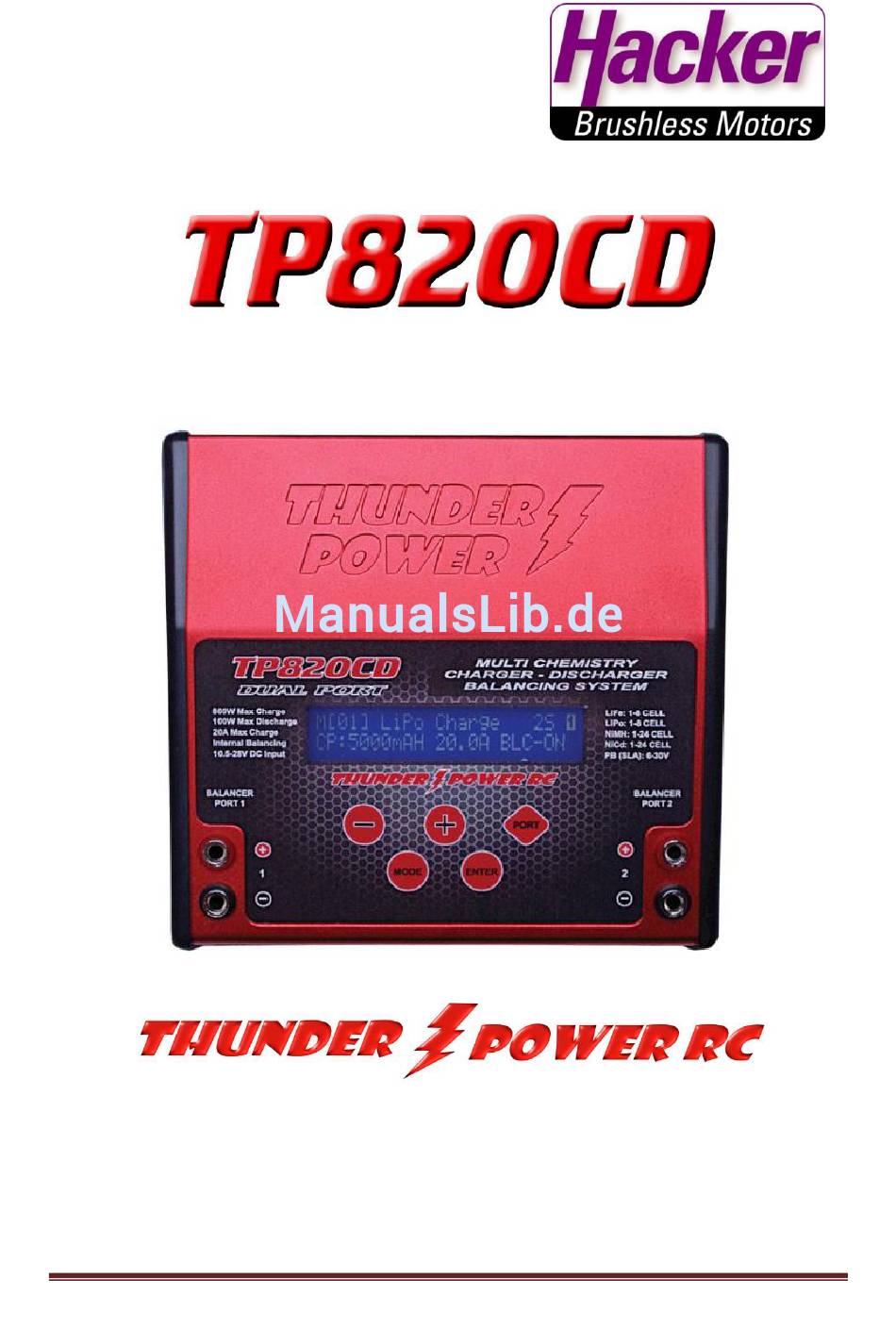

Bedienungs- und Betriebsanleitung
Hochleistungs - Ladegerät mit 2 Ladeausgängen für LiPo-, LiFe-, NiMH-, NiCd-
und PB-Akkus mit integriertem Balancer
Bitte lesen Sie vor Inbetriebnahme die Anleitung sorgfältig durch.
Lassen Sie den Lader während des Betriebs niemals unbeaufsichtigt!
Falsche Bedienung des Ladegeräts kann ernsthaften Verletzungen, Schäden am
Ladegerät und den Akkus hervorrufen!
Anleitung Ladegerät ThunderPower TP820CD
Seite 1
© 2013 Hacker Motor GmbH
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hacker ThunderPower TP820CD
Inhaltszusammenfassung für Hacker ThunderPower TP820CD
-
Seite 1: Einführung
Bitte lesen Sie vor Inbetriebnahme die Anleitung sorgfältig durch. Lassen Sie den Lader während des Betriebs niemals unbeaufsichtigt! Falsche Bedienung des Ladegeräts kann ernsthaften Verletzungen, Schäden am Ladegerät und den Akkus hervorrufen! Anleitung Ladegerät ThunderPower TP820CD Seite 1 © 2013 Hacker Motor GmbH... -
Seite 2: Inhaltsverzeichnis
Laden von LiPo Akkus in Serie Entlade Modus: Seite 15 - 17 Entladeschlussspannung Entladen des Akkus Daten während dem Entladen anzeigen Ende des Entladevorgangs Anleitung Ladegerät ThunderPower TP820CD Seite 2 © 2013 Hacker Motor GmbH... -
Seite 3: Konformitätserklärung
Echtzeit Eingangs- und Ausgangspannungsanzeige Innen – Temperatur Fehlermeldungen und Problembehandlung: Seite 25 / 26 Firmware Updates: Seite 26 Konformitätserklärung: Seite 27 Gewährleistung: Seite 28 Haftungsausschluss: Seite 28 Kontaktinformationen: Seite 28 Anleitung Ladegerät ThunderPower TP820CD Seite 3 © 2013 Hacker Motor GmbH... -
Seite 4: Sicherheitshinweise
Nutzer, die damit nicht einverstanden sind, werden gebeten, den Artikel in neuem / unbenutzten Zustand zurückzugeben. 2. Packungsinhalt: 1x Ladegerät TP820CD 2x Batterieklemmen (rot/schwarz) 2x Ladekabel mit losen Enden 2x Verbindungsadapter Anleitung Ladegerät ThunderPower TP820CD Seite 4 © 2013 Hacker Motor GmbH... -
Seite 5: Eigenschaften
Blei (-Gel) Akkus. Entladeleistung: 100 W max. (50 W pro Ausgang) Entladespannung: Einstellbare Ladeschlussspanung für LiPo/LiIon/LiFe, NiCd/NiMH und Blei (-Gel). Zyklen: 1 bis 15 Speicher: 24 Firmware: Updatefähig via USB Anleitung Ladegerät ThunderPower TP820CD Seite 5 © 2013 Hacker Motor GmbH... -
Seite 6: Stromversorgung
Auch bei einer schlechten Verbindung kann es vorkommen, dass kein Begrüßungstext angezeigt wird. Trennen Sie die Verbindung zwischen Lader und Stromversorgung, warten Sie einen Moment und verbinden Sie diese erneut. Anleitung Ladegerät ThunderPower TP820CD Seite 6 © 2013 Hacker Motor GmbH... -
Seite 7: Ein- Und Ausgangsleistung
Bitte schließen Sie niemals Akkus an den Ladeausgang des Ladegeräts an, wenn dieses nicht mit einer Stromquelle verbunden ist. Das Ladegerät muss immer eingeschaltet sein, bevor sie einen Akku anschließen. Anleitung Ladegerät ThunderPower TP820CD Seite 7 © 2013 Hacker Motor GmbH... -
Seite 8: Balancer Anschlüsse
Am Verbindung-Adapter können Akkus mit 2S (7,4V) bis 8S (29,6V), die mit einem JST-XH oder ThunderPower – Balancer-Stecker ausgerüstet sind, angeschlossen werden. Adapter für andere Balancer-Stecker, wie z.B. JST-EH können Sie im Zubehör-Handel erwerben. Anleitung Ladegerät ThunderPower TP820CD Seite 8 © 2013 Hacker Motor GmbH... -
Seite 9: Tasten
Anhand dieser Grafik wird die Position der einzelnen Elemente auf dem Display ersichtlich: 1] Speicher-Nummer 2] Akku-Typ 3] Modus 4] Zellenzahl (in Serie) 5] Akkukapazität 6] Ladestrom 7] Balancer An/Aus bzw. Delta-Peak – Wert Anleitung Ladegerät ThunderPower TP820CD Seite 9 © 2013 Hacker Motor GmbH... -
Seite 10: Akku-Profil - Speicher
Akkukapazität festzulegen. Der Lader legt automatisch den Ladestrom (1C) fest, somit müssen nicht zwingend Änderungen am Ladestrom vorgenommen werden. Normalerweise können die meisten unterstützen Akkus mit einem Ladestrom von 1C problemlos und sicher geladen werden. Anleitung Ladegerät ThunderPower TP820CD Seite 10 © 2013 Hacker Motor GmbH... -
Seite 11: Ladestrom
Betätigen der „ + / - “ – Tasten geändert werden. Der Ladestrom kann natürlich auch verringert werden. Um den ausgewählten Wert zu Übernehmen bestätigen Sie durch Drücken der „ENTER“- Taste. Anleitung Ladegerät ThunderPower TP820CD Seite 11 © 2013 Hacker Motor GmbH... -
Seite 12: Balancer Ein-/Aus-Schalten
Sie Ihre Auswahl durch einmaliges Drücken der „ENTER“-Taste. Nachdem Sie diese Einstellung vorgenommen haben, oder nach einer Wartezeit von 5 Sekunden (der Wert blinkt nicht mehr), können Sie den Ladevorgang starten oder zu anderen Einstellungen weiterscrollen. Anleitung Ladegerät ThunderPower TP820CD Seite 12 © 2013 Hacker Motor GmbH... -
Seite 13: Laden Eines Akkus
Die Verarbeitung/Berechnung wird aber auf Tausendstel genau durchgeführt. Auf der Anzeige erscheinen beispielsweise Werte von 3,80 V und 3,82 V, verarbeitet werden aber die Werte 3,804 V und 3,816 V. Anleitung Ladegerät ThunderPower TP820CD Seite 13 © 2013 Hacker Motor GmbH... -
Seite 14: Ende Des Ladevorgangs
Ladekabel des ersten Akkusatzes mit dem ersten Ladeausgang verbunden sind. Äquivalent dazu verfahren Sie mit dem zweiten Akkusatz. Nun können Sie mit dem Laden beginnen, indem Sie erst den Ladevorgang des ersten Ausgangs, anschließend den des zweiten Ausgangs starten. Anleitung Ladegerät ThunderPower TP820CD Seite 14 © 2013 Hacker Motor GmbH... -
Seite 15: Entlade Modus
Körperverletzungen führen. Wenn Sie sich unsicher sind, was den empfohlenen Entladestrom für Ihren Akku angeht, entladen Sie diesen nicht mit höherem Strom als 1 bis 4 C oder wenden Sie sich an den Hersteller. Anleitung Ladegerät ThunderPower TP820CD Seite 15 © 2013 Hacker Motor GmbH... -
Seite 16: Entladeschlussspannung
Entladevorgang gestartet werden. Um das Entladeprogramm zu starten drücken und halten Sie die „ENTER“ – Taste. Durch nochmaliges Drücken und Halten der „ENTER“ – Taste kann der Entladevorgang abgebrochen werden. Anleitung Ladegerät ThunderPower TP820CD Seite 16 © 2013 Hacker Motor GmbH... -
Seite 17: Daten Während Dem Entladen Anzeigen
Während und nach dem Laden laufen beide Lüfter mit niedriger oder hoher Drehzahl um für eine bessere Kühlung im Inneren des Gehäuses zu sorgen. Wenn die Lüfter trotz erreichen der Raumtemperatur weiterlaufen sollten, hilft ein kurzes Aus- und wieder Einschalten des Laders. Anleitung Ladegerät ThunderPower TP820CD Seite 17 © 2013 Hacker Motor GmbH... - Seite 18 Zyklen. In der Mitte der oberen Zeile im Display wird „C00D“ angezeigt. Wenn „C“ blinkt, wird geladen, linkt „D“ wird entladen. Die Zahl zwischen „C“ und „D“ steht dabei für aktuelle Zykluszahl. Anleitung Ladegerät ThunderPower TP820CD Seite 18 © 2013 Hacker Motor GmbH...
- Seite 19 Nachdem alle Werte korrekt eingestellt sind kann das „Storage“ – Programm durch Drücken und halten der „ENTER“ – Taste gestartet werden. Zum Abbrechen drücken und Halten Sie die „ENTER“ – Taste erneut. Das Ladegerät überprüft nun zunächst den Akku: Anleitung Ladegerät ThunderPower TP820CD Seite 19 © 2013 Hacker Motor GmbH...
- Seite 20 Kapazität und Ladestrom für jedes Akkuprofil festlegen. Dies ist besonders dann hilfreich, wenn verschiedene Akkus zwar gleiche Zellenzahl und Kapazität, aber unterschiedliche Innenwiderstände haben. Um einen Wert zu ändern, betätigen Sie einmal die „ENTER“ – Taste, der Wert beginnt nun zu Anleitung Ladegerät ThunderPower TP820CD Seite 20 © 2013 Hacker Motor GmbH...
- Seite 21 Möglichkeit, die in den hineingeladene Kapazität zu begrenzen um die mögliche Zyklenzahl eines Akkus zu erhöhen. Wird der Akku nicht ganz voll geladen, kann dadurch eine höhere Anzahl der Anleitung Ladegerät ThunderPower TP820CD Seite 21 © 2013 Hacker Motor GmbH...
- Seite 22 Zum Ändern der Einheit drücken Sie die „ENTER“ – Taste, anschließend benutzen Sie die „ + / - “ – Tasten um die Einheit zu ändern. Zum Übernehmen drücken Sie erneut die „ENTER“ – Taste Anleitung Ladegerät ThunderPower TP820CD Seite 22...
- Seite 23 Akkus der gleichen Marke, mit der gleichen Anzahl an Ladezyklen usw. Das ist so, weil der Akku mit 4500mAh die Doppelte Kapazität hat und entsprechend nur die Hälfte des Widerstandes. Dies ist wiederrum nur ein Beispiel, da immer mehrere Faktoren mit dazukommen, allerdings kann man als Anleitung Ladegerät ThunderPower TP820CD Seite 23 © 2013 Hacker Motor GmbH...
- Seite 24 Daten aus dem Lade-/Entlade – Modus (Charge/Discharge Mode Data) Hier können immer die Daten des letzten Ladevorgangs angezeigt werden. Bevor der nächste Prozess gestartet wird, lässt sich hier die maximale Spannung, die Ladezeit, sowie die Kapazität anzeigen. Anleitung Ladegerät ThunderPower TP820CD Seite 24 © 2013 Hacker Motor GmbH...
- Seite 25 Abschaltung des Ladevorgangs. 16. Fehlermeldungen und Problembehandlung Hier finden Sie eine Liste der möglichen Fehlermeldungen und deren Ursachen Eingangsspannung zu niedrig (unter 10 V) Eingangsspannung zu hoch (über 36 V) Anleitung Ladegerät ThunderPower TP820CD Seite 25 © 2013 Hacker Motor GmbH...
- Seite 26 Besuchen Sie dazu folgende Internet-Seite: www.ThunderPowerRC.com Weitere Informationen und eine detaillierte Anleitung zur Installation eines Updates finden Sie ebenfalls auf dieser Internetseite. Sie benötigen lediglich ein handelsübliches Mini-USB – Kabel. Anleitung Ladegerät ThunderPower TP820CD Seite 26 © 2013 Hacker Motor GmbH...
- Seite 27 Angewendete Normen: EN 55014-1:2006 EN 55014-2:1997+A1:2001 Standards applied: Hersteller / Verantwortliche Person Manufacturer / Responsible Person Hacker Motor GmbH Schinderstraßl 32 84030 Ergolding Deutschland Rainer Hacker Geschäftsführer / President Ergolding, Februar, 2012 Anleitung Ladegerät ThunderPower TP820CD Seite 27 © 2013 Hacker Motor GmbH...
-
Seite 28: Gewährleistung
Da uns sowohl eine Kontrolle der Handhabung, die Einhaltung der Montage- und Betriebshinweise, sowie der Einsatz des Produktes und dessen Wartung nicht möglich ist, kann von der Fa. Hacker Motor GmbH keinerlei Haftung für Verluste, Schäden oder Kosten gewährt werden. Jeglicher Anspruch auf Schadensersatz, der sich durch den Betrieb, den Ausfall bzw.
