FLIR Systems FLIR 620 Serie Erste Schritte Seite 91

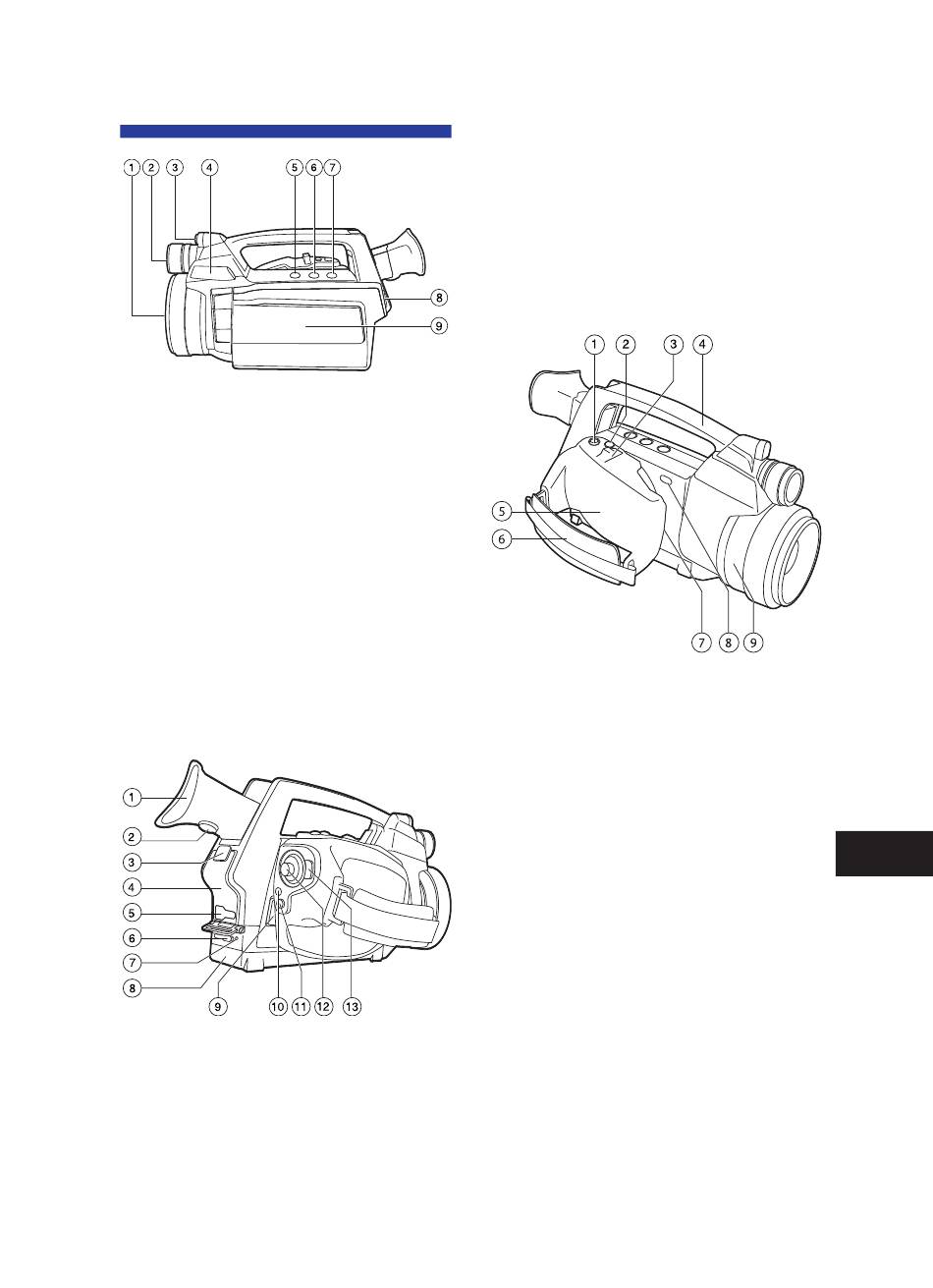

Części kamery
RYSUNEK A:
1 Obiektyw termowizyjny
2 Kamera cyfrowa
3 Laserowy wskaźnik
4 Lampa cyfrowej kamery
5 Przycisk sterowania laserowym
wskaźnikiem (UWAGA: Laserowy
wskaźnik może nie być aktywny w
niektórych krajach.)
6 Przycisk ustawień użytkownika #1
7 Przycisk ustawień użytkownika #2
8 Przycisk wywołania obrazu na
wyświetlaczu
9 Wyświetlacz LCD
RYSUNEK B:
1 Celownik
2 Pokrętło regulacji z korektą
dioptryczną
3 Przycisk zwalniający pokrywę złącza
4 Osłona komory złączy
5 Osłona złącza wideo
6 Osłona złącza zasilania
7 Kontrolka stanu akumulatora
8 Akumulator
9 Przycisk zwalniający akumulator
10 Kontrolka zasilania
11 Włącznik zasilania
12 Joystick
13 Przycisk wyboru trybu
RYSUNEK C:
1 Przycisk podglądu/zachowywania
2 Przycisk trybu automatycznego/
ręcznego
3 Przycisk regulacji ostrości
4 Uchwyt
5 Uchwyt kamery
6 Pasek
7 Złącze słuchawek (niewidoczne na
ilustracji)
8 Połączenie IrDA
9 Pierścień regulacji ostrości
pl-PL
