Элементы камеры

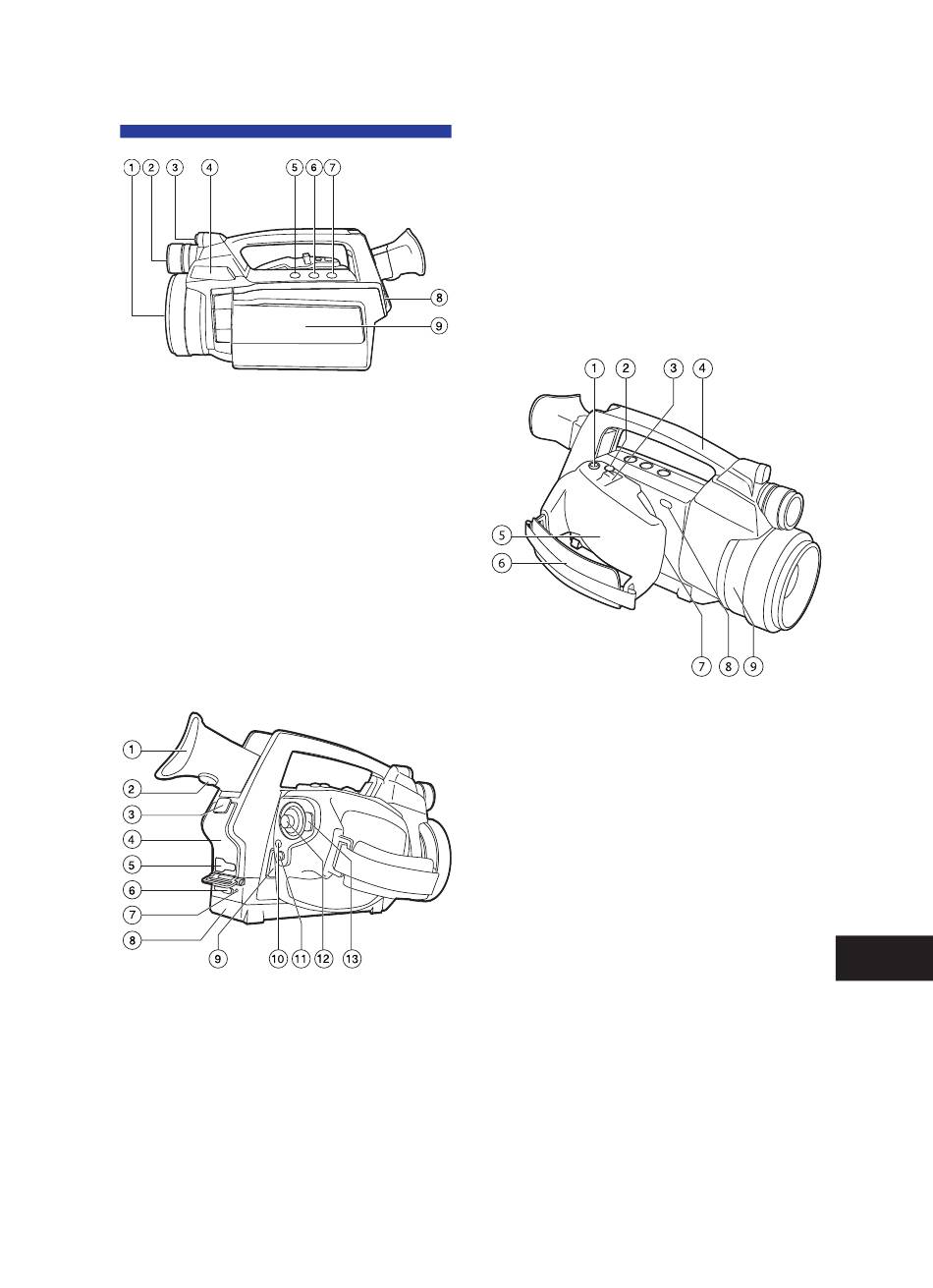

РИС. A:
1 ИК-объектив
2 Цифровая камера
3 Лазерный целеуказатель
4 Лампа цифровой камеры
5 Кнопка "Лазер" (ПРИМЕЧАНИЕ:
Лазерный целеуказатель может быть
выключен.)
6 Пользовательская кнопка #1
7 Пользовательская кнопка #2
8 Кнопка выключения дисплея
9 Жидкокристаллический дисплей
РИС. B:
1 Видоискатель
2 Кнопка регулировки для
диоптрической корректировки
3 Кнопка открывания крышки
отделения с разъемами
4 Крышка отделения с разъемами
5 Заглушка видеоразъема
6 Заглушка разъема питания
7 Светодиодный индикатор состояния
аккумулятора
8 Аккумулятор
9 Кнопка отсоединения аккумулятора
10 Светодиодный индикатор питания
11 Кнопка включения/выключения (ON/
OFF)
12 Джойстик
13 Кнопка Mode (Режим)
РИС. C:
1 Кнопка Preview/Save
(Предпросмотр/сохранение)
2 Кнопка Auto/Manual
(Автоматический/ручной режим)
3 Кнопка Focus (Фокус)
4 Ручка
5 Рукоятка камеры
6 Ремешок
7 Разъем для наушников (не показан)
8 Интерфейс IrDA
9 Фокусировочное кольцо
