FLIR Systems FLIR 620 Serie Erste Schritte Seite 7

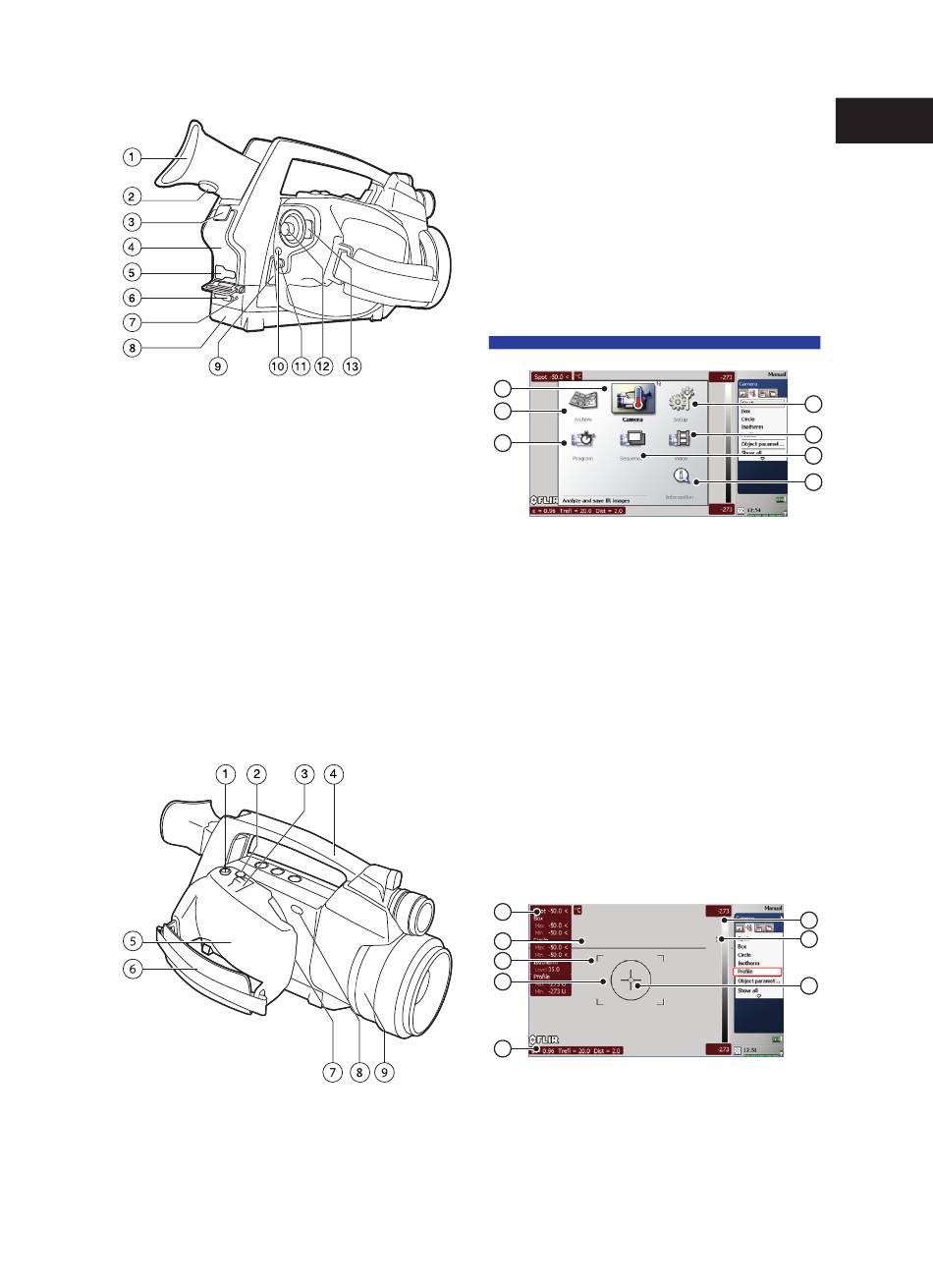

OBRÁZEK B:
1 Hledáček
2 Knoflík pro seřízení dioptrické korekce
3 Tlačítko uvolnění krytu konektoru
4 Kryt oddílu s konektory
5 Kryt video konektoru
6 Kryt napájecího konektoru
7 Indikátor LED stavu baterie
8 Baterie
9 Tlačítko uvolnění baterie
10 Indikátor LED napájení
11 Tlačítko zapnutí/vypnutí
12 Pákový ovladač
13 Tlačítko Režim
OBRÁZEK C:
1 Tlačítko Náhled/Uložit
2 Tlačítko Automaticky/Ručně
3 Tlačítko Zaostření
4 Držátko
5 Část kamery pro uchopení
6 Řemínek přes ruku
7 Konektor pro hlavní soupravu (není
zobrazen)
8 Komunikační rozhraní IrDA
9 Zaostřovací kroužek
Prvky obrazovky
3 1
3 2
3 3
OBRÁZEK D (Výběr režimů):
1 Režim Kamera: Analýza a uložení
infračervených obrazů
2 Režim Archiv: Zobrazení uložených
obrazů a videoklipů
3 Režim Program: Automatické ukládání
obrazů
4 Režim Nastavení: Nastavení kamery
5 Režim Video: Záznam
neradiometrických videoklipů
6 Režim Sekvence: Záznam
radiometrických infračervených
sekvencí
7 Režim Informace: Informace o kameře
3 1
3 2
3 3
3 4
3 5
OBRÁZEK E (Tabulka výsledků a měřicí
nástroje):
1 Tabulka výsledků
2 Čára (měřicí nástroj)
cs-CZ
7 4
7 5
7 6
7 7
7 6
7 7
7 8
