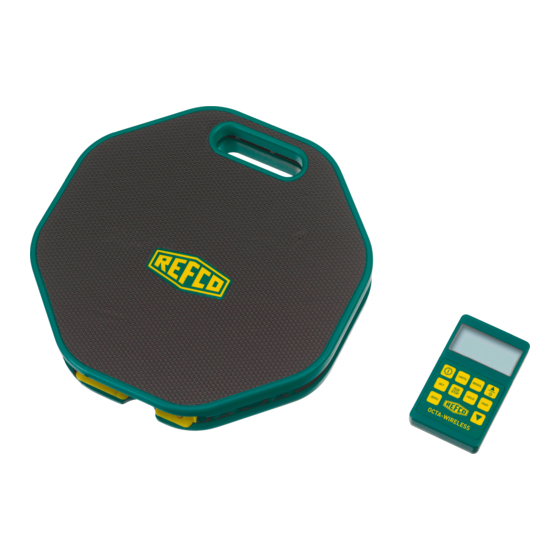

Refco OCTA-WIRELESS 4686663 Bedienungsanleitung

Elektronische füllwaage
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 18

Quicklinks

Diese Anleitung herunterladen
OCTA-WIRELESS
4686663

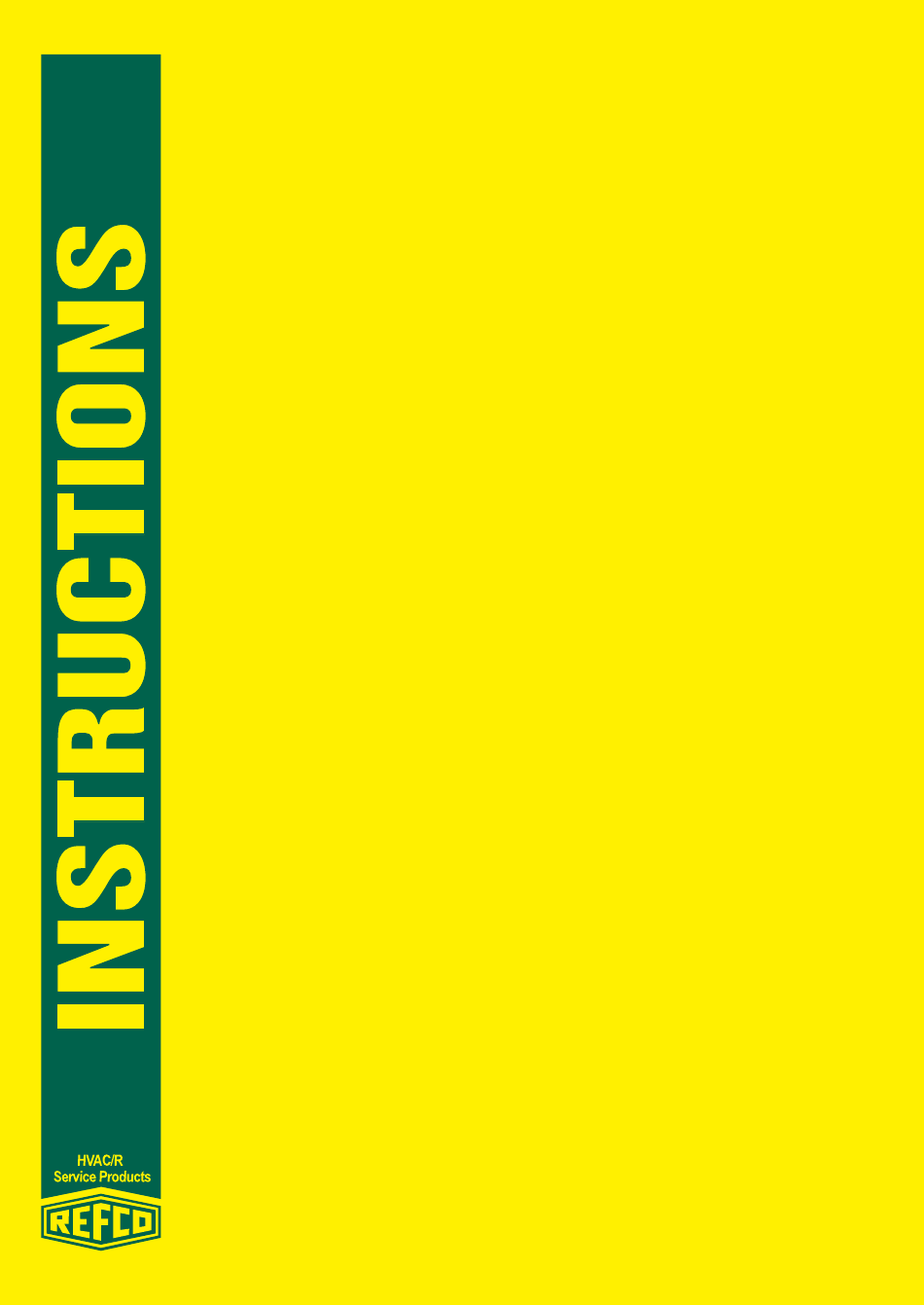

Instruction Manual
Electronic Charging scale
Bedienungsanleitung
Elektronische Füllwaage
Mode d'emploi
Appareil de charge électronique
Istruzioni per l'uso
Bilancia elettrica
Manual de instrucciones
Báscula eléctrica

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Refco OCTA-WIRELESS 4686663

Inhaltszusammenfassung für Refco OCTA-WIRELESS 4686663

  • Seite 1 OCTA-WIRELESS 4686663 Instruction Manual Electronic Charging scale Bedienungsanleitung Elektronische Füllwaage Mode d’emploi Appareil de charge électronique Istruzioni per l’uso Bilancia elettrica Manual de instrucciones Báscula eléctrica...
  • Seite 3 OCTA-WIRELESS User’s Guide Introduction Thank you for your purchase of the Refco OCTA-WIRELESS Digital Charging Scale. The OCTA-WIRELESS is the most accurate and precise refrigerant meter available today with features that cannot be found anywhere else. It is ideal for HVAC and Refrigeration service, including Critical Charging of small refrigeration systems.

  • Seite 4: Specifications

    OCTA-WIRELESS User’s Guide English The manufacturer is not responsible for any interference with radio or television receivers which results from illegal use of the device. Such alterations can lead to a loss in operating license. Specifications Capacity 100 kilograms (220 Pounds) Accuracy 0.5% of Reading +/- 1 Least Significant Digit Resolution...

  • Seite 5: Parts Diagram

    English OCTA-WIRELESS User’s Guide Parts Diagram Refrigerant Can (optional) 10612-REF (optional) Thread to mount LCD Display 10612-REF Keypad Transmitter battery compartment Weighing Platform Transmitter LED Indicator On/Off Mounting clip Optical Port for - PLUS Speaker Grill Battery Cover Control Box Rear View...

  • Seite 6: Lcd Display

    OCTA-WIRELESS User’s Guide English LCD Display Item Function Main Numeric Display Alternate Numeric Display Tank Capacity Percent Indication Units Indicators Sound Mute Indicator “Floating” Negative Indicator (Indicates weight removed from platform) Battery Level Indicator Fast Adjustment Indicator Set Mode Indicator Tank Capacity Mode Indicator Run Mode Indicator Hold Mode Indicator...
  • Seite 7 English OCTA-WIRELESS User’s Guide Keypad Press for power-on, press/hold for power off. Press to cycle through displayed units. Press to select low, medium, or high display resolution. Press to “zero-out” current reading on display. Use to adjust various settings and programming values/Backlight. For faster adjustments.

  • Seite 8: Quick Start

    OCTA-WIRELESS User’s Guide English Quick Start To operate the OCTA-WIRELESS as a basic weigh scale, perform the following steps: Setup 1. Unpack the scale as described in the “Unpacking the OCTA-WIRELESS” section below. 2. Install the batteries into the control box as described in the “Battery Installation” section below.

  • Seite 9: Battery Installation & Replacement

    English OCTA-WIRELESS User’s Guide Stand-by Mode After shutting off the device, it will remain in stand-by mode for 25 minutes. By pushing button during this time the scale can be reactivated without separately turning on the transmitter. If no activity happens for 25 minutes, the transmitter shuts off automatically. Unpacking the OCTA-WIRELESS 1.
  • Seite 10 OCTA-WIRELESS User’s Guide English Resolution The resolution (minimum incremental weight or volume) that can be displayed by the OCTA-WIRELESS can be adjusted to make the display easier to read. Unstable loads or high winds can cause the display to fluctuate erratically. By reducing the display resolution, external influences can be minimized.
  • Seite 11 English OCTA-WIRELESS User’s Guide Over Range Indication If the weight applied to the weighing platform exceeds the maximum capacity of the OCTA- WIRELESS (100 kg), a single “1” will be shown on the left side of the display. To prevent damage to the OCTA-WIRELESS, immediately remove the weight from the platform.
  • Seite 12 OCTA-WIRELESS User’s Guide English 5. Press . The display will automatically change to zero and the RUN indicator will show to indicate that the program is running. 6. When the applied (or removed) weight exceeds the programmed amount, the alarm will sound and the DONE indicator will flash on the display.
  • Seite 13 English OCTA-WIRELESS User’s Guide Tank Capacity Mode Training 1. While holding down, press . The SET TANK indicator will turn on, and OFF will show on the display. This indicates that the Tank Capacity Mode is currently off. 2. Turn the Tank Capacity Mode on by pressing .

  • Seite 14: Battery Level Indicator

    OCTA-WIRELESS User’s Guide English Turning Tank Capacity Mode Off 1. While holding down, press . The SET TANK indicator will turn on, and ON will show on the display. This indicates that the Tank Capacity Mode is currently on. 2. Turn the Tank Capacity Mode off by pressing .
  • Seite 15 English OCTA-WIRELESS User’s Guide sending the product to the manufacturer for service. A known calibration weight (in kilograms) is required to recalibrate the scale, and can be any value between 5 kg and 100 kg. 25 kg is recommend. Best accuracy is obtained by using the largest weight available (i.e. a 50 kg calibration weight will provide better calibration accuracy than a 5 kg calibration weight).
  • Seite 16 OCTA-WIRELESS User’s Guide English Restoring Factory Calibration If you make a mistake recalibrating the OCTA-WIRELESS, you can always restore the factory calibration (and factory defaults) of the scale. To restore the factory settings perform the following steps: 1. Turn the power to the OCTA-WIRELESS off. 2.
  • Seite 17 3. Carefully set the refrigerant cylinder on the weighing platform. 4. Attach the cylinder to the charging manifold via a utility hose. Open the cylinder valve and purge air from the hose. (ie. REFCO CL hoses) 5. Program the desired refrigerant charge weight as described in the Programming section.
  • Seite 18 OCTA-WIRELESS Bedienungsanleitung Deutsch Einleitung Wir gratulieren Ihnen zum Kauf der digitalen Füllwaage REFCO OCTA-WIRELESS. Die OCTA-WIRELESS ist eine der genauesten Füllwaagen welche am Markt erhältlich sind. Die OCTA-WIRELESS verfügt über zusätzliche Funktionen welche heute von keinem anderen Hersteller angeboten werden. Die OCTA-WIRELESS ist speziell geeignet für die Kälte- und Klimaindustrie auch für sehr kleine Füllmengen von Kältemittel.

  • Seite 19: Technische Daten

    Deutsch OCTA-WIRELESS Bedienungsanleitung Der Hersteller ist nicht für Interferenzen an Radio- oder Fernsehgeräten, die auf unzulässigen Betrieb dieses Geräts zurückzuführen sind, verantwortlich. Solche Veränderungen können dazu führen, dass die Betriebserlaubnis verfällt. Technische Daten Maximalgewicht 100 Kg Genauigkeit 0.5% der Anzeige Auflösung Stromversorgung Steuergerät: 4 x 1.5V ‘AAA’...
  • Seite 20 OCTA-WIRELESS Bedienungsanleitung Deutsch Teilediagram Kältemitteldose (optional) 10612-REF (optional) Gewinde zum LCD Display Befestigen des 10612-REF Tastatur Transmitter Batteriefach Wiegeplattform Transmitter Indikator Ein/Aus Taste Aufhäng e-bügel Optischer Empfänger für -PLUS Laut- sprecher Batterie- fach Steuergerät Rückseite...

  • Seite 21: Lcd-Anzeige

    Deutsch OCTA-WIRELESS Bedienungsanleitung LCD Anzeige Item Funktion Numerische Anzeige Zusatzanzeige Kältmittelzylinder Füllzustandsanzeige in % Masseinheiten Stummschaltung Negativanzeige Batteriezustandsanzeige Anzeige für Schnelleinstellung Speichermodusanzeige Anzeige Füllstandmodus Alarmmodus Ein Haltmodusanzeige Anzeige für Programbeendigung Kalibriermodusanzeige Ventil offen/geschlossen Anzeige bei -PLUS Auflösungsanzeige...
  • Seite 22 OCTA-WIRELESS Bedienungsanleitung Deutsch Tastatur Ein / Ausschalter Auswahl für Masseinheit Anzeigeauflösungswahl klein, mittel, gross Nullstellung Vorwärts/Backlight / Rückwärts bei Programmierung Schnelleinstellung mit Speicherung der momentanen Anzeige Programmiermodus Aktivieren/deaktivieren von Programmierungen...
  • Seite 23 Deutsch OCTA-WIRELESS Bedienungsanleitung Schnellstart Um die OCTA-WIRELESS als einfache Füllwaage zu benützen: Vorbereitung 1. Die OCTA-WIRELESS gemäss der Beschreibung unten auspacken. 2. Installieren der Batterien gemäss Beschreibung unten. 3. Die Waage auf flachen und stabilen Untergrund stellen. 4. Drücken Sie die Ein/Aus Taste des Transmitters, der LED Indikator beginnt zu blinken. 5.

  • Seite 24: Installation Und Wechsel Der Batterie Am Steuergerät Und An Der Füllwaage

    OCTA-WIRELESS Bedienungsanleitung Deutsch 6. Die OCTA-WIRELESS durch drücken der Taste ausschalten. Betriebsbereitschafts Modus (Stand by) Nach dem Ausschalten befindet sich die Waage während 25 Minuten im Betriebbereitschaftsmodus und kann durch drücken der Taste wieder aktiviert werden ohne dass der Transmitter separat eingeschaltet werden muss. Falls keine Aktivität innerhalb 25 Minuten erfolgt schaltet sich der Transmitter automatisch ab.
  • Seite 25 Deutsch OCTA-WIRELESS Bedienungsanleitung ACHTUNG: BEACHTEN SIE UNBEDINGT DIE RICHTIGE POLARITÄT BEIM EINLEGEN DER BATTERIEN. LASSEN SIE AUFGEBRAUCHTE BATTERIEN NICHT IM BATTERIEFACH. FALLS SIE DEN OCTA-WIRELESS FÜR LÄNGERE ZEIT NICHT GEBRAUCHEN ENTFERNEN SIE DIE BATTERIEN VOM BATTERIEFACH.
  • Seite 26 OCTA-WIRELESS Bedienungsanleitung Deutsch Anzeigeauflösung Um die Ablesung von Werten zu erleichtern, kann die Anzeigeauflösung geändert werden. Instabile Gewichte, Einfluss von Wind oder Vibrationen können zu einer starken Fluktuation der Anzeige führen. Durch Reduzieren der Anzeigeauflösung können diese Fluktuationen minimiert werden. Standardeinstellung des OCTA-WIRELESS ist die mittlere Auflösung. Die Auflösung kann durch betätigen der Taste auf klein, mittel oder gross eingestellt werden.

  • Seite 27: Anzeigespeicherung

    Deutsch OCTA-WIRELESS Bedienungsanleitung Überlastanzeige Falls das Maximalgewicht der OCTA-WIRELESS (100 kg) überschritten wird, erscheint auf dem Display eine “1”. In diesem Fall muss die Waage sofort entlastet werden um eine Beschädigung der OCTA-WIRELESS zu vermeiden. Anzeigespeicherung Um bei der Befüllung ein Wechsel der Kältemittelflasche auf der Waage zu ermöglichen kann die aktuelle Anzeige am Display gespeichert werden.

  • Seite 28: Programmierung Des Füllstandes Der Kältemittelflasche

    OCTA-WIRELESS Bedienungsanleitung Deutsch 5. Wenn Sie das gewünschte Gewicht eingestellt haben, drücken Sie die Taste . Die Anzeige geht automatisch auf 0 und auf dem Display erscheint der Vermerk RUN. Die Waage ist nun bereit im Alarmmodus. 6. Wenn das eingestellte Füllgewicht erreicht wird ertönt ein Alarmsignal. 7.

  • Seite 29: Batteriezustandsanzeige

    Deutsch OCTA-WIRELESS Bedienungsanleitung 4. Stellen Sie eine leere Kältemittelflasche auf die Waage. Warten Sie 5 Sekunden damit sich die Anzeige stabilisiert, drücken Sie dann die Taste . Die Anzeige 100% erscheint nun blinkend auf dem Display. 5. Stellen Sie eine volle Kältemittelflasche auf die Waage. Warten Sie 5 Sekunden damit sich die Anzeige stabilisiert, drücken Sie dann die Taste .
  • Seite 30 OCTA-WIRELESS Bedienungsanleitung Deutsch Transmitter: Wenn die Transmitter Batterien gewechselt werden müssen, beginnt das Batteriezustands Symbol auf dem Display zu blinken. Kalibrierung Die OCTA-WIRELESS wird Werkseitig bereits kalibriert angeliefert. Ein Neukalibrieren wird nur selten nötig sein und kann falls trotzdem nötig einfach und ohne das Gerät dem Hersteller zurückzusenden vom Benützer selbst ausgeführt werden.
  • Seite 31 Deutsch OCTA-WIRELESS Bedienungsanleitung Wiedereinstellen der Werkseinstellungen Falls Ihnen beim Kalibrieren ein Fehler unterlaufen sollte, können Sie die OCTA- WIRELESS jederzeit wieder auf die original Werkseinstellungen zurückstellen. Um die Werkseinstellungen wiedereinzustellen verfahren Sie wie folgt: 1. Schalten Sie die OCTA-WIRELESS aus. 2.

  • Seite 32: Klima- Und Kälteservice

    3. Stellen Sie den Kältemittelzylinder vorsichtig auf die Waage. 4. Verbinden Sie den Kältemittelzylinder mit einer Monteurhilfe mittels eines geeigneten Kältmittelschlauches (z.B. REFCO CL Schläuche). 5. Programmieren Sie die gewünschte Füllmenge wie in dieser Anleitung beschrieben. Aktivieren Sie das Füllprogramm durch Betätigen der Taste 6.
  • Seite 33 OCTA-WIRELESS Mode d’emploi Introduction Merci pour votre achat de la balance de charge digitale Refco OCTA-WIRELESS. La balance OCTA-WIRELESS est l’appareil de contrôle le plus précis existant sur le marché avec des caractéristiques incomparables. C’est un appareil idéal pour l’entretien des installations de réfrigération et d’air conditionné...

  • Seite 34: Spécifications

    rançais OCTA-WIRELESS Mode d’emploi (2) Cet appareil doit supporter des rayonnements haute fréquence, y compris des rayonnements pouvant provoquer des réactions indésirables. Le fabricant n’est pas responsable pour les interférences avec des radios ou des téléviseurs qui seraient dues à une utilisation illicite de cet appareil. De tels changements peuvent entraîner un retrait de l’autorisation d‘utilisation.

  • Seite 35: Définition Des Composants

    rançais OCTA-WIRELESS Mode d’emploi Définition des Cartouche de fluide composants frigorigène (optionelle) 10612-REF (optionelle) Filetage pour fixation de la vanne 10612-REF Afficheur LCD Clavier Transmetteur Compartiment Plateau des piles Afficheur LCD Transmetteur Marche/Arrêt Trous de fixation Port optique pour REF- METER- Haut OCTA-PLUS...

  • Seite 36: Afficheur Lcd

    rançais OCTA-WIRELESS Mode d’emploi Afficheur LCD Afficheur principal Afficheur alternatif numérique Indication en pourcentage de la capacité de la bouteille Unité de mesure Indicateur du son Signe négatif (Indique le poids retire de la plateforme) Indicateur du niveau de charge des piles Indicateur de règlage rapide Indicateur de la fonction règlage Indication de la fonction Tank Capacity...
  • Seite 37 rançais OCTA-WIRELESS Mode d’emploi Clavier Appuyer pour mise en route, appuyer sur hold pour arrêter Appuyer pour le choix de l’unité de mesure Appuyer pour sélectionner la résolution basse, moyenne ou haute de l’indication Appuyer pour la mise à zéro de l’afficheur Avance/Rétro-éclairage/Retour lors de la programmation Pour réglage rapide.

  • Seite 38: Démarrage Rapide

    rançais OCTA-WIRELESS Mode d’emploi Démarrage rapide Pour utiliser la OCTA-WIRELESS comme simple balance, suivre les étapes suivantes: Préparation 1. Mettre en train la balance comme décrit dans le paragraphe ci-dessous “Mise en train de la OCTA-WIRELESS” . 2. Mettre en place les piles comme décrit dans le paragraphe ci-dessous ”Installation des piles”...
  • Seite 39 rançais OCTA-WIRELESS Mode d’emploi 4. Lire la valeur indiquée. 5. Le signe moins indique une perte de poids donc un écoulement du réfrigérant hors de la bouteille de réfrigérant lors du remplissage. Lorsque l’affichage indique que le volume souhaité est atteint, arrêter le remplissage. 6.
  • Seite 40 rançais OCTA-WIRELESS Mode d’emploi 2. Si nécessaire, remplacer les anciennes piles. 3. Insérer 4 ‘AAA’. Remettre en place le couvercle. IMPORTANT: POUR EVITER TOUT ENDOMMAGEMENT DE LA OCTA-WIRELESS, OBSERVER SCRUPULEUSEMENT LES POLARITES DES PILES COMME INDIQUE DANS LE COMPARTIMENT. NE PAS LAISSER EN PLACE DE PILES DECHARGEES. ENLEVER LES PILES SI LA OCTA-WIRELESS N’EST PAS UTILISEE PENDANT UNE LONGUE PERIODE.
  • Seite 41 rançais OCTA-WIRELESS Mode d’emploi Résolution La résolution (augmentation minimale du poids ou du volume) peut être ajustée pour faciliter la lecture de la mesure. Une charge instable ou un souffle important peut affecter la précision de la mesure. En réduisant la résolution, les influences externes sont diminuées. La OCTA-WIRELESS est livrée avec le réglage MEDIUM convenant à...

  • Seite 42: Fonction Hold

    rançais OCTA-WIRELESS Mode d’emploi Affichage de surcharge Si le poids appliqué sur le plateau excède la capacité maximale de la OCTA-WIRELESS (100 kg), un simple “1” sera indiqué sur le coté gauche de l’afficheur. Pour éviter tout endommagement de la OCTA-WIRELESS, retirer immédiatement la charge du plateau. Fonction Hold Un avantage particulier de la OCTA-WIRELESS permet la vidange ou le remplacement du contenant utilisé...
  • Seite 43 rançais OCTA-WIRELESS Mode d’emploi 6. Si le poids excède la valeur programmée, l’alarme sonore se déclenchera et l’indication DONE clignotera sur l’afficheur. 7. Appuyer sur n’importe quelle clé pour arrêter l’alarme. 8. Pour annuler la fonction RUN à tout moment, appuyer sur NOTE: La fonction RUN peut seulement être initialisée à...
  • Seite 44 rançais OCTA-WIRELESS Mode d’emploi 4. Poser le récipient vide (ou un poids équivalent) sur le plateau. Attendre 5 secondes pour que la charge se stabilise et appuyer alors sur . 100% clignotera indiquant que le poids du récipient chargé doit être enregistré. 5.
  • Seite 45 rançais OCTA-WIRELESS Mode d’emploi Mise en route de la fonction Tank Capacity sans nouveaux réglages 1. Tout en appuyant sur , appuyer sur . L’afficheur se mettra en route et indiquera OFF. 2. Mettre en route la fonction Tank Capacity en appuyant sur .
  • Seite 46 rançais OCTA-WIRELESS Mode d’emploi 4. Tout en appuyant sur , appuyer une fois sur . Après quelques secondes, l’afficheur indiquera SET CAL et 25.000 kg. 5. En utilisant régler la valeur indiquée sur le poids utilisé pour l’étalonnage (résolution 1 g). Utiliser le bouton pour régler le poids avec une résolution de 1 kg.
  • Seite 47 rançais OCTA-WIRELESS Mode d’emploi 2. Tout en appuyant sur , appuyer sur . Le symbole musical à gauche de l’afficheur sera supprimé indiquant que la tonalité est désactivée. Répéter les étapes 1 et 2 pour activer la tonalité. NOTE: La désactivation de la tonalité n’affecte pas l’alarme.
  • Seite 48 rançais OCTA-WIRELESS Mode d’emploi HVAC Service Grâce à sa grande stabilité et sa grande précision, la OCTA-WIRELESS est idéale pour la charge et la récupération du réfrigérant dans les unités de climatisation automobile, climatisation résidentielle et commerciale. Sa haute résolution permet la charge de faible quantité...
  • Seite 49 OCTA-WIRELESS Manuale d’uso Introduzione La ringraziamo per aver acquistato una bilancia digitale REFCO OCTA-WIRELESS. La OCTA-WIRELESS è una delle più precise bilance che si trovano sul mercato. La OCTA- WIRELESS ha delle funzioni in più, che oggi non si trovano ancora sul mercato. La bilancia e ideale sia per la refrigerazione e sia per il condizionamento, incluso le cariche per i piccoli impianti.

  • Seite 50: Caratteristiche Tecniche

    OCTA-WIRELESS Manuale d’uso Italiano Il produttore declina ogni responsabilità per interferenze con apparecchi radiofonici o televisivi, riconducibili a un utilizzo non conforme dell’apparecchio. Tali modifiche possono determinare l’annullamento dell’omologazione. Caratteristiche tecniche Portata 100 kg Precisione +/- 0,5% Risoluzione 2g, 0,005 lbs., 0,1 oz. Alimentazione Unità...
  • Seite 51 Italiano OCTA-WIRELESS Manuale d’uso Le parti della bilancia Bombola refrigerante (optional) 10612-REF (optional) Raccordo per Display LCD 10612-REF Pannello Vano porta- batterie del trasmettitore Piattaforma Indicatore a LED Interruttore del trasmettitore Apertura per sostegno Ricevitore ottico per REF-METER- Indicatore OCTA-PLUS acustico Vano porta batterie...

  • Seite 52: Display Lcd

    OCTA-WIRELESS Manuale d’uso Italiano Display LCD Funzione Display principale Indicatore supplementare Indicatore capacità Bombola in % Unita di misura Indicatore acustico muto Indicatore negativo Livello batteria Indicatore per modus rapido Indicatore modus memoria Indicatore modus carica Modus allarme inserito Indicatore modus Halt Indicatore fine programma Modus calibrazione Valvola aperta / chiusa con uso REF-METER-OCTA-PLUS...
  • Seite 53 Italiano OCTA-WIRELESS Manuale d’uso Pannello Interruttore ON/OFF Scelta unità Scelta risoluzione bassa media alta Azzeramento Avanti/Retroilluminazione / Indietro nella programmazione Regolazione rapida con Memorizzazione del valore attuale Modus programma Attivare / disattivare del programma...

  • Seite 54: Inizio Rapido

    OCTA-WIRELESS Manuale d’uso Italiano Inizio rapido Come usare la OCTA-WIRELESS come semplice bilancia: Preparazione 1. Sballare la OCTA-WIRELESS descritta sotto. 2. Installare le batterie come descritto sotto. 3. Mettere la bilancia su una superficie stabile e piana. 4. Premere l’interruttore del trasmettitore, l’indicatore a LED inizia a lampeggiare. 5.
  • Seite 55 Italiano OCTA-WIRELESS Manuale d’uso 6. Spegnere la OCTA-WIRELESS premendo il tasto Modalità standby Dopo lo spegnimento, la bilancia resta in modalità standby per 25 minuti e può essere riattivata premendo il tasto senza dover riaccendere il trasmettitore separatamente. Nel caso in cui non ci sia nessuna attività per 25 minuti, il trasmettitore si spegne automaticamente.
  • Seite 56 OCTA-WIRELESS Manuale d’uso Italiano 3. Sostituire 4 batterie ‘AAA’ in fila come descritto e chiudere il coperchio. Controllare bene che il coperchio sia ben chiuso. ATTENZIONE: PRESTARE ATTENZIONE ALLA POLARITA DELLE BATTERIE. NON LASCIARE BATTERIE SCARICHE NEL VANO. SE NON USATE LA BILANCIA PER UN LUNGO PERIODO, TOGLIERE LE BATTERIE DAL VANO.
  • Seite 57 Italiano OCTA-WIRELESS Manuale d’uso Risoluzione Per semplificare la lettura, la risoluzione si può cambiare. Pesi instabili, venti o vibrazioni possono influenzare la lettura e le fluitazioni. Con la riduzione della risoluzione si possono minimare le fluitazioni. La posizione standard del OCTA-WIRELESS e la risoluzione media. La risoluzione si regola da basso, medio e alto premendo il tasto .

  • Seite 58: Memorizzazione Dei Valori

    OCTA-WIRELESS Manuale d’uso Italiano Sovraccarico In caso che si sovraccarica la bilancia OCTA-WIRELESS (100 kg), sull’ display appare “1”. In questo caso alleggerire subito la bilancia per evitare danni. Memorizzazione dei valori Se durante la carica si deve cambiare la bombola del refrigerante, è possibile memorizzare il valore attuale letto sul display.
  • Seite 59 Italiano OCTA-WIRELESS Manuale d’uso 8. Per uscire dal modus allarme premere di nuovo il tasto Osservazioni: Il modus allarme RUN può essere solo attivato dal modus programmatile SET. Per ritornare nel modus RUN dopo aver premuto il tasto , si deve premere prima il Tasto (l’ultimo valore imposto rimane memorizzato) dopodiché...

  • Seite 60: Indicatore Livello Batteria

    OCTA-WIRELESS Manuale d’uso Italiano Per disattivare il modus indicatore capacità Bombola. Procedere come segue: Disattivare il modus indicatore capacità Bombola 1. Premere e mantenere il tasto , e premere contemporaneamente il tasto L’indicatore di capacità appare sul display insieme alla nota ON. Questa informazione significa che il modus capacità...
  • Seite 61 Italiano OCTA-WIRELESS Manuale d’uso 2. Spegnere la bilancia OCTA-WIRELESS 3. Verificare che la piattaforma della bilancia e libera. 4. Premere il tasto , e brevemente il tasto . La bilancia OCTA-WIRELESS si accende. Dopo pochi secondi sul display appare SET CAL e 25.000 Kg. 5.

  • Seite 62: Segnale Acustico

    OCTA-WIRELESS Manuale d’uso Italiano Impostazioni della Fabbrica In caso d’errori durante la calibrazione, la bilancia OCTA-WIRELESS Vi offre la possibilità di reimpostare i valori della casa costruttrice Per reimpostare i valori della casa procedere come segue: 1. Spegnere la bilancia OCTA-WIRELESS. 2.
  • Seite 63 3. Posare prudentemente il cilindro con il gas refrigerante sulla bilancia. 4. Raccordare la bombola del refrigerante a un gruppo manomterico con un tubo per refrigerante idoneo (per esempio tubi REFCO CL) 5. Programmate la quantità desiderata come descritto in questa descrizione. Attivate il programma di carica premendo il tasto 6.
  • Seite 64 Español Introducción Gracias por la compra de la balanza de carga digital Refco OCTA-WIRELESS - La OCTA- WIRELESS es la balanza de carga de refrigerantes mas precisa disponible, con características que no se encuentran en ningún otro lugar. Es ideal para servicios de aire acondicionado y refrigeración incluyendo la carga critica en sistemas de refrigeración...

  • Seite 65: Especificaciones

    Español OCTA-WIRELESS Manual del Usuario El fabricante no se responsabiliza de las interferencias que pudieran darse en los aparatos de radio y televisión por el uso incorrecto de este aparato. De hecho, dichas modificaciones pueden implicar la pérdida de validez del permiso de funcionamiento. Especificaciones Capacidad 100 kilogramos (220 Libras)
  • Seite 66 OCTA-WIRELESS Manual del Usuario Español Diagrama de Partes Envase de refrigerante (opcional) 10612-REF (opcional) Rosca para fijador Pantalla LCD el 10612-REF Teclado Comparti-mento de las pilas del Plataforma de transmisor Pesado Botón de Piloto led encendido/apagado del transmisor Ganchos de montaje Puerto Óptico para REF-...

  • Seite 67: Pantalla Lcd

    Español OCTA-WIRELESS Manual del Usuario Pantalla LCD ó i Pantalla Numérica Principal Pantalla Numérica Alterna Indicación de Porciento de Capacidad del Tanque Indicadores de Unidades Indicador de Sonido Apagado “Flotante” Indicador Negativo (Indica peso removido de la plataforma) Indicador de Duración de la Batería Indicador de Ajuste Rápido Indicador de Modo de Ajuste Indicador del Modo de Capacidad del Tanque...
  • Seite 68 OCTA-WIRELESS Manual del Usuario Español Teclado Oprima para encender, oprima y sostenga para apagar. Oprima para pasar por las diferentes unidades en la pantalla. Oprima para seleccionar baja, mediana o alta resolución. Oprima para llevar a cero la lectura corriente en pantalla. Avanzar / retroceder durante la programación /luz trasera...
  • Seite 69 Español OCTA-WIRELESS Manual del Usuario Comienzo Rápido Para operar la OCTA-WIRELESS como una balanza básica siga los pasos siguientes: Preparación 1. Desempaque la balanza como se describe en la sección “Desempacando la OCTA WIRELESS” mas abajo. 2. Instale las baterías en la caja de controles según se describe en a sección “Instalación de la Baterías”...
  • Seite 70 OCTA-WIRELESS Manual del Usuario Español 5. El símbolo de menos significa reducción de peso, es decir, que se ha derramado refrigerante de la botella durante el proceso de llenado. En cuanto se alcance en la pantalla la cantidad deseada, finalice el proceso de llenado. 6.
  • Seite 71 Español OCTA-WIRELESS Manual del Usuario Instalación y cambio de las pilas de la unidad de control y la balanza de carga 1. Para quitar la cubierta de las baterías de la parte trasera de la caja de controles oprima la lengüeta que esta en la base de la cubierta. 2.
  • Seite 72 OCTA-WIRELESS Manual del Usuario Español Unidad de medida libras & Resolución Kilogramo libra onzas onzas ALTA 0.005 0.1 oz. 0.1 oz. (HIGH) MEDIANA 0.010 0.2 oz. 0.2 oz. (MED) BAJA 0.020 10 g 0.5 oz. 0.5 oz. (LOW) TABLA 1. Ajustes de Resolución...
  • Seite 73 Español OCTA-WIRELESS Manual del Usuario Indicación de Peso Excesivo Si el peso colocado en la plataforma de pesado excede la capacidad máxima de la OCTA- WIRELESS (100 Kg.) aparecerá un “1” a la izquierda de la pantalla. Para evitar daños a la OCTA-WIRELESS retire el peso inmediatamente de la plataforma.
  • Seite 74 OCTA-WIRELESS Manual del Usuario Español con lo cual se avanzara 10 veces mas rápido que el normal. Oprima una vez más para retornar a la velocidad normal de ajuste. 5. Oprima . La pantalla mostrara un cero automáticamente y el indicador RUN se encenderá...
  • Seite 75 Español OCTA-WIRELESS Manual del Usuario Modo de Entrenamiento de la Capacidad del Tanque 1. Mientras mantiene presionada la tecla , oprima . El Indicador del Modo Capacidad del Tanque (SET TANK) se encenderá, y la pantalla mostrara OFF. Esto indica que el Modo Capacidad del Tanque esta apagado. 2.
  • Seite 76 OCTA-WIRELESS Manual del Usuario Español Apagar el Modo Capacidad del Tanque 1. Mientras mantiene presionada la tecla , oprima . El Indicador del Modo Capacidad del Tanque (SET TANK) se encenderá, la pantalla mostrara ON. Esto indica que el Modo Capacidad del Tanque esta encendido. 2.
  • Seite 77 Español OCTA-WIRELESS Manual del Usuario Calibración La OCTA-WIRELESS se calibra en la fábrica para proveer alta precisión. Una segunda calibración debe ser raramente, sino jamás, necesaria; sin embargo puede ser realizada fácilmente si necesidad de enviar el producto al fabricante. Un peso de calibración conocido (en kilogramos) es requerido para calibrar la balanza y puede ser cualquier valor entre 5 kg.
  • Seite 78 OCTA-WIRELESS Manual del Usuario Español Restaurando la Calibración del Fabricante Si cometiese un error durante la calibración de la OCTA-WIRELESS siempre se puede retornar al la calibración (y preajustes) de fabrica. Para retornar a los ajustes de fábrica siga los pasos siguientes: 1.
  • Seite 79 Español OCTA-WIRELESS Manual del Usuario Servicio de Calefacción Ventilación y Aire Acondicionado Gracias a su gran estabilidad y precisión la OCTA-WIRELESS es ideal para la carga y recuperación de gases refrigerantes tanto en la industria automotriz como lugares comerciales y el hogar. Su alta resolución permite la recarga de sistemas pequeños que requieran carga critica tales como congeladores comerciales Para utilizar la OCTA-WIRELESS en la carga de refrigerantes siga los pasos siguientes: 1.
  • Seite 80 REFCO Manufacturing Ltd. Industriestrasse 11 6285 Hitzkirch - Switzerland Telefon +41 41 919 72 82 Telefax +41 41 919 72 83 info@refco.ch www.refco.ch...
