7.
Um einen Feinabgleich der Position des Schwingers
vorzunehmen, lösen Sie die Schrauben etwas und verschieben
Sie die Halterung nach oben bzw. unten.
8.
Schließen Sie die Schwinger-Kabel an die Anschlüsse am Modul
an.
Wenn der Schwinger angeschlossen wurde und sich das Boot im
Wasser befindet, schalten Sie am Display die Funktion „Flip Left/
Right" ein, und überprüfen Sie, ob die Anzeige für „Links" und
„Rechts" auf dem Display den Gegebenheiten links und rechts
neben dem Boot entspricht. Weitere Informationen finden Sie im
Benutzerhandbuch zum Display.

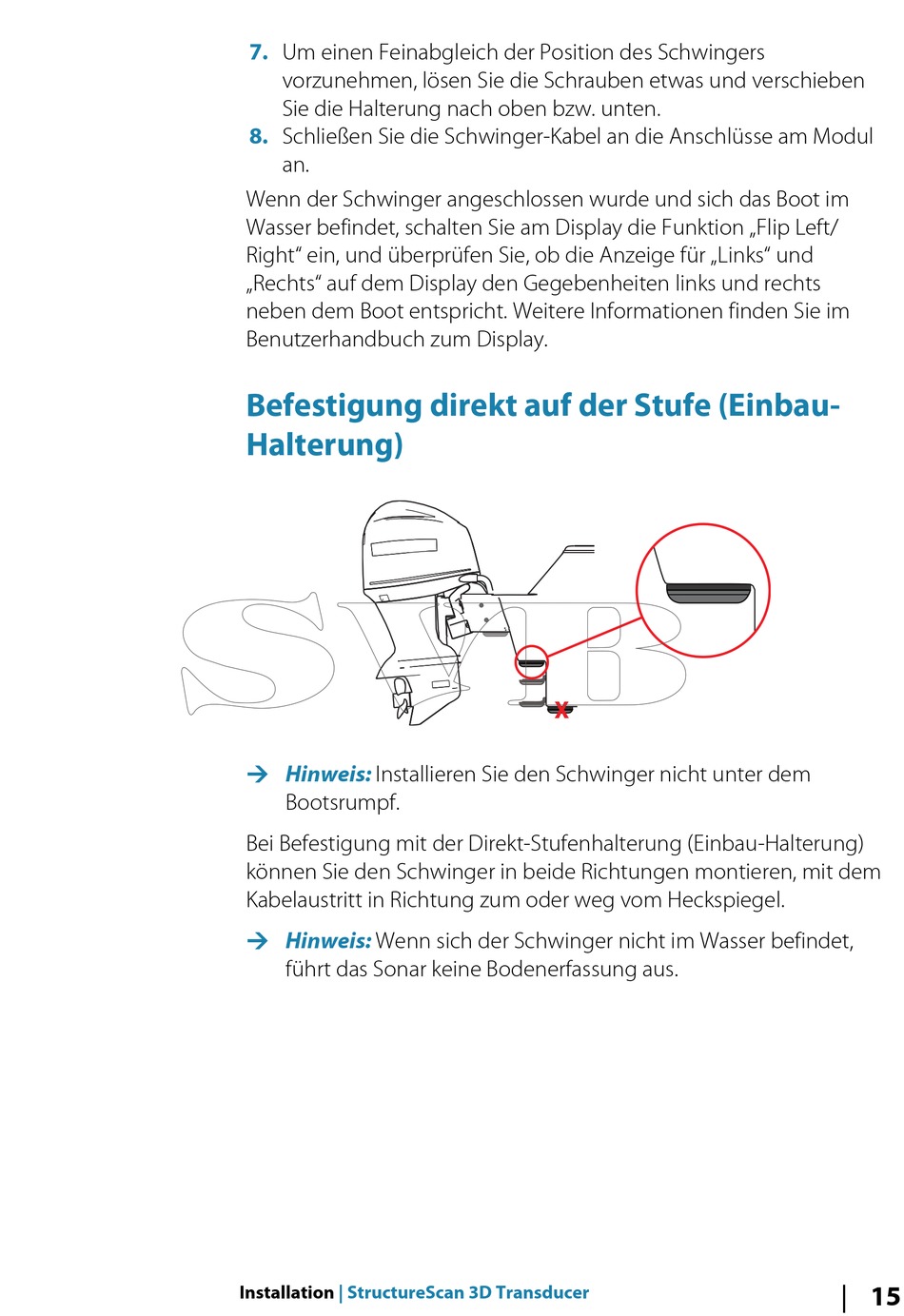

Befestigung direkt auf der Stufe (Einbau-
Halterung)
Ú Hinweis:
Installieren Sie den Schwinger nicht unter dem
Bootsrumpf.
Bei Befestigung mit der Direkt-Stufenhalterung (Einbau-Halterung)
können Sie den Schwinger in beide Richtungen montieren, mit dem
Kabelaustritt in Richtung zum oder weg vom Heckspiegel.
Ú Hinweis:
Wenn sich der Schwinger nicht im Wasser befindet,
führt das Sonar keine Bodenerfassung aus.
