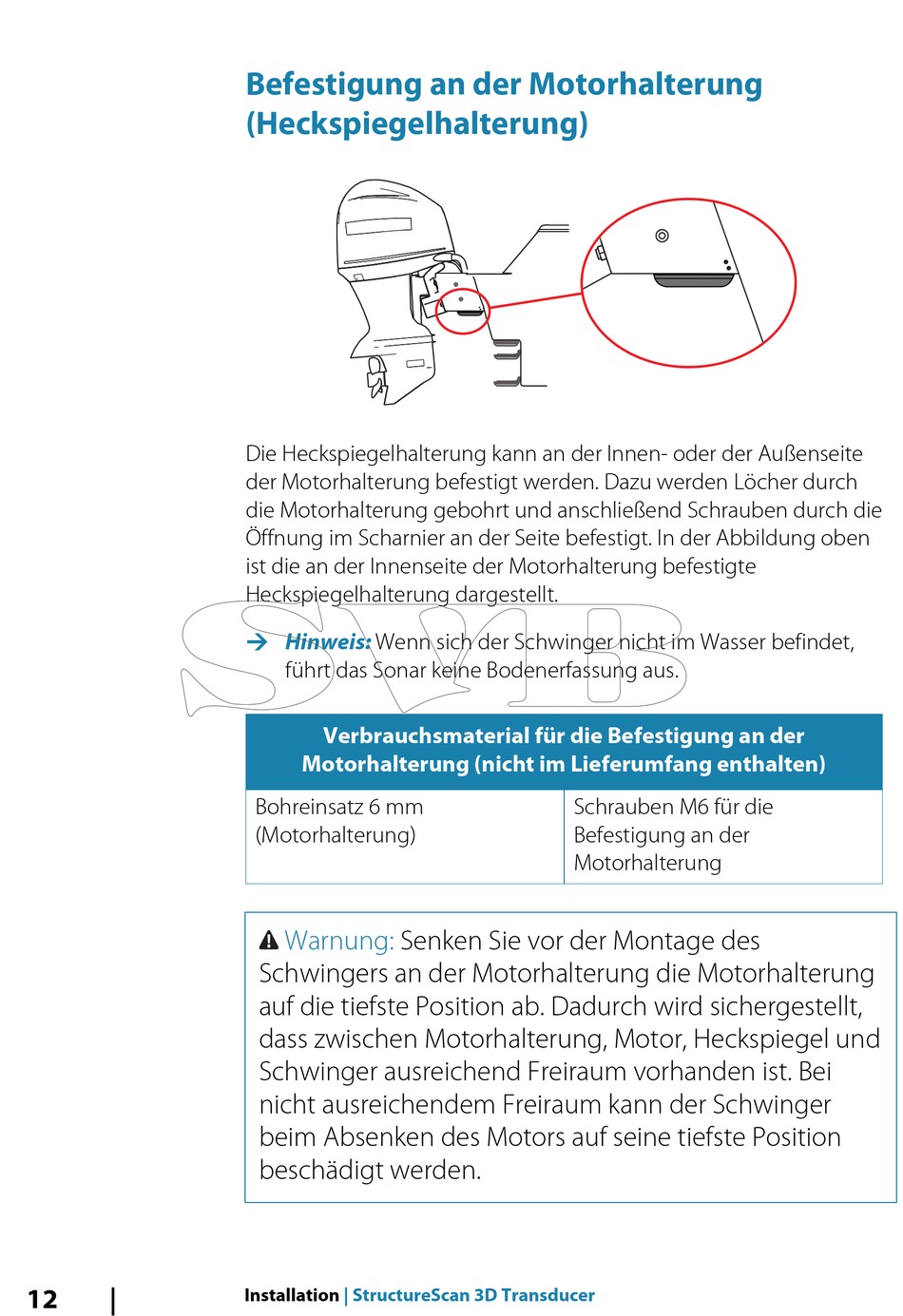

Lowrance StructureScan 3D Installationshandbuch Seite 12

12
Befestigung an der Motorhalterung
(Heckspiegelhalterung)
Die Heckspiegelhalterung kann an der Innen- oder der Außenseite
der Motorhalterung befestigt werden. Dazu werden Löcher durch
die Motorhalterung gebohrt und anschließend Schrauben durch die
Öffnung im Scharnier an der Seite befestigt. In der Abbildung oben
ist die an der Innenseite der Motorhalterung befestigte
Heckspiegelhalterung dargestellt.
Ú Hinweis:
Wenn sich der Schwinger nicht im Wasser befindet,
führt das Sonar keine Bodenerfassung aus.
Verbrauchsmaterial für die Befestigung an der
Motorhalterung (nicht im Lieferumfang enthalten)
Bohreinsatz 6 mm
(Motorhalterung)
Warnung: Senken Sie vor der Montage des
Schwingers an der Motorhalterung die Motorhalterung
auf die tiefste Position ab. Dadurch wird sichergestellt,
dass zwischen Motorhalterung, Motor, Heckspiegel und
Schwinger ausreichend Freiraum vorhanden ist. Bei
nicht ausreichendem Freiraum kann der Schwinger
beim Absenken des Motors auf seine tiefste Position
beschädigt werden.
Installation | StructureScan 3D Transducer
Schrauben M6 für die
Befestigung an der
Motorhalterung
