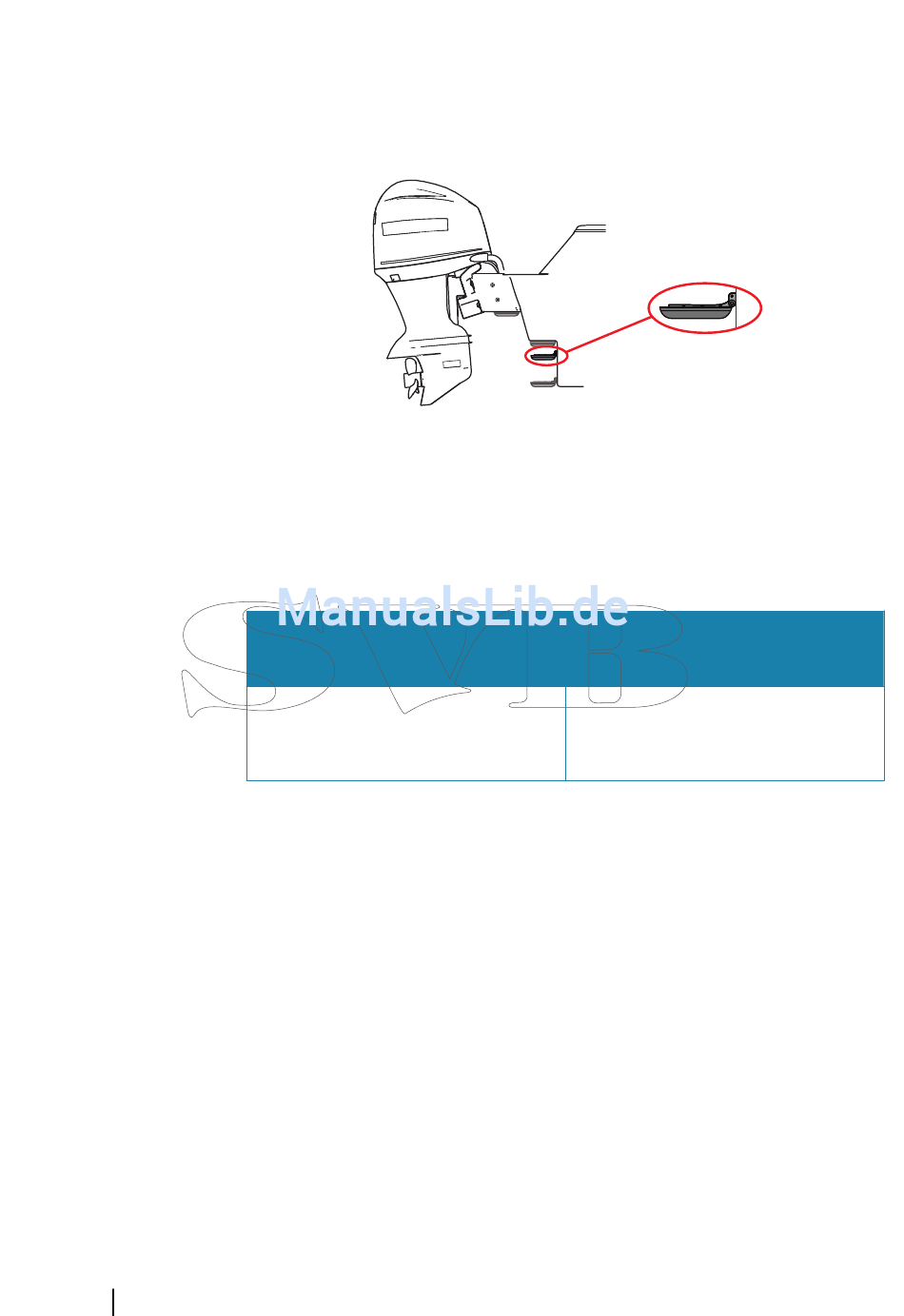

Befestigung an der Stufe
(Heckspiegelhalterung)
Der Schwinger kann an einer Heckspiegelhalterung befestigt
werden. Bei dieser Befestigungsart kann sich der Schwinger beim
Gleiten im Wasser befinden. Der Schwinger kann auch so befestigt
werden, dass er sich nur im Wasser befindet, wenn sich das Boot mit
Trolling-Geschwindigkeit bewegt.
Verbrauchsmaterial für Stufenmontage (nicht im
Bohreinsatz 3 mm
(Vorbohrlöcher
Heckspiegelhalterung)
So erfolgt die Stufenmontage mittels Heckspiegelhalterung:
1.
Wählen Sie eine Position für den Schwinger aus.
2.
Verlegen Sie die Schwinger-Kabel durch die Halterung zum
Installationsort für das Modul.
3.
Bringen Sie die Schwingerhalterung in die gewünschte Position
und markieren Sie mithilfe eines Stifts die Vorbohrlöcher durch
die Schlitze in der Halterung.
4.
Bohren Sie die Vorbohrlöcher.
5.
Bringen Sie eine Dichtungs-/Klebstoffmasse in Marinequalität
für über bzw. unter der Wasserlinie auf die Vorbohrlöcher auf.
6.
Richten Sie die Schlitze der Halterung an den Vorbohrlöchern
aus und schrauben Sie die Halterung mithilfe der mitgelieferten
Schrauben an den Heckspiegel an.
Installation | StructureScan 3D Transducer
Lieferumfang enthalten)
Dichtungs-/Klebstoffmasse in
Marinequalität, einsetzbar ober-
bzw. unterhalb der Wasserlinie
